उत्पाद विवरण

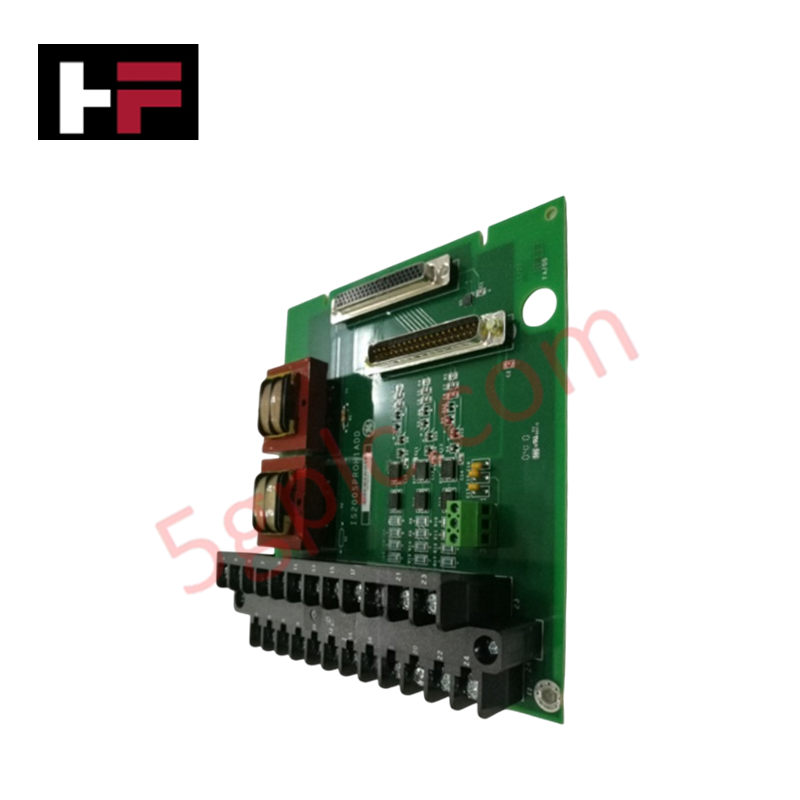

Mark VIe उत्तेजना प्रणालियों में उच्च गति सुरक्षा रिले के लिए कॉन्फ़िगर किया गया, GE IS200SPROH1ADD (IS200SPROH1ADD बैकअप सुरक्षा टर्मिनल बोर्ड) वोल्टेज मॉनिटरिंग और बैकअप ट्रिप लॉजिक समन्वय का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | IS200SPROH1ADD |
| ब्रांड | जनरल इलेक्ट्रिक |
| उत्पत्ति | यूएसए |
| ऑपरेटिंग तापमान | -30 डिग्री सेल्सियस से 65 डिग्री सेल्सियस |
| I/O एकीकरण | PPRO I/O पैक इंटरफ़ेस |
| PT इनपुट | बस और जनरेटर वोल्टेज इनपुट |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क
IS200SPROH1ADD मार्क VIe सुरक्षा वास्तुकला के भीतर निर्धारक प्रदर्शन बनाए रखता है, PPRO (प्रोग्रामेबल प्रोटेक्टिव रिले आउटपुट) I/O पैक की मेजबानी करके। यह एकीकरण गति सिग्नल इनपुट के रियल-टाइम कंडीशनिंग को सक्षम बनाता है और प्राथमिक नियंत्रण प्रोसेसर के साथ उच्च गति डेटा विनिमय की सुविधा प्रदान करता है। मॉड्यूल बैकप्लेन बस संचार का उपयोग करता है ताकि सुरक्षा लॉजिक, जो ऑनबोर्ड पोटेंशियल ट्रांसफॉर्मर के माध्यम से बस और जनरेटर वोल्टेज इनपुट से प्राप्त होता है, न्यूनतम विलंबता के साथ संसाधित हो। टर्मिनल बोर्ड की सुरक्षा सेटिंग्स को मास्टर उत्तेजना नियंत्रण लॉजिक के साथ संरेखित करने के लिए रैक पावर-अप पर फर्मवेयर फ्लैश संगतता सत्यापित की जाती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या SPRO टर्मिनल बोर्ड को जनरेटर सेवा में रहते हुए बदला जा सकता है?
उत्तर: लोड के तहत प्रतिस्थापन प्रतिबंधित है। चूंकि बोर्ड प्राथमिक बैकअप सुरक्षा इंटरफ़ेस के रूप में कार्य करता है, इसे हटाने से सुरक्षा निगरानी कार्यों का नुकसान होगा। साइट-विशिष्ट LOTO प्रक्रियाओं का पालन करना आवश्यक है, और सेवा से पहले सुरक्षा रिले लॉजिक को बाईपास या ऑफ़लाइन सत्यापित किया जाना चाहिए।
प्रश्न: इंटर-सिस्टम संचार के लिए DC-37 पिन कनेक्टर का उपयोग कैसे किया जाता है?
उत्तर: DC-37 कनेक्टर मार्क VIe बैकअप ट्रिप रिले टर्मिनल बोर्ड के लिए केबलिंग का भौतिक इंटरफ़ेस प्रदान करता है। यह लिंक बैकअप सुरक्षा प्रणाली और मुख्य टरबाइन नियंत्रण असेंबली के बीच ट्रिप सिग्नल के समन्वय की अनुमति देता है।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: बोर्ड को निर्दिष्ट मार्क VIe रैक स्लॉट में सुरक्षित करें। सुनिश्चित करें कि सभी कैप्टिव फास्टनर जुड़े हुए हैं ताकि कैबिनेट चेसिस के साथ एक सुसंगत विद्युत बंधन प्रदान किया जा सके, जो ऑनबोर्ड पोटेंशियल ट्रांसफॉर्मर मापों की स्थिरता के लिए आवश्यक है।
- सिग्नल वायरिंग: ऑनबोर्ड PT से जुड़े सभी वोल्टेज इनपुट लाइनों को शील्डेड केबलिंग के माध्यम से मार्गित किया जाना चाहिए। उच्च-आवृत्ति शोर के प्रेरण को रोकने के लिए शील्ड को कैबिनेट-स्तर ग्राउंडिंग लग पर 360-डिग्री क्लैम्प का उपयोग करके समाप्त करें, जो सुरक्षा फ़ंक्शन ट्रिप त्रुटियों का कारण बन सकता है।
- PT कैलिब्रेशन: सुनिश्चित करें कि पोटेंशियल ट्रांसफॉर्मर अनुपात सिस्टम कॉन्फ़िगरेशन से मेल खाते हैं। गलत स्केलिंग से वोल्टेज मॉनिटरिंग में त्रुटि होगी और संभवतः बैकअप सुरक्षा की अखंडता प्रभावित होगी।
- रखरखाव: DC-37 कनेक्टर पिन संपर्कों की अखंडता की समय-समय पर जांच करें। इस टर्मिनल बोर्ड की प्रणाली सुरक्षा में महत्वपूर्ण भूमिका के कारण, कनेक्टर पिनों पर जंग या यांत्रिक क्षति के किसी भी संकेत को तुरंत संबोधित किया जाना चाहिए ताकि समन्वय सिग्नल के नुकसान को रोका जा सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
