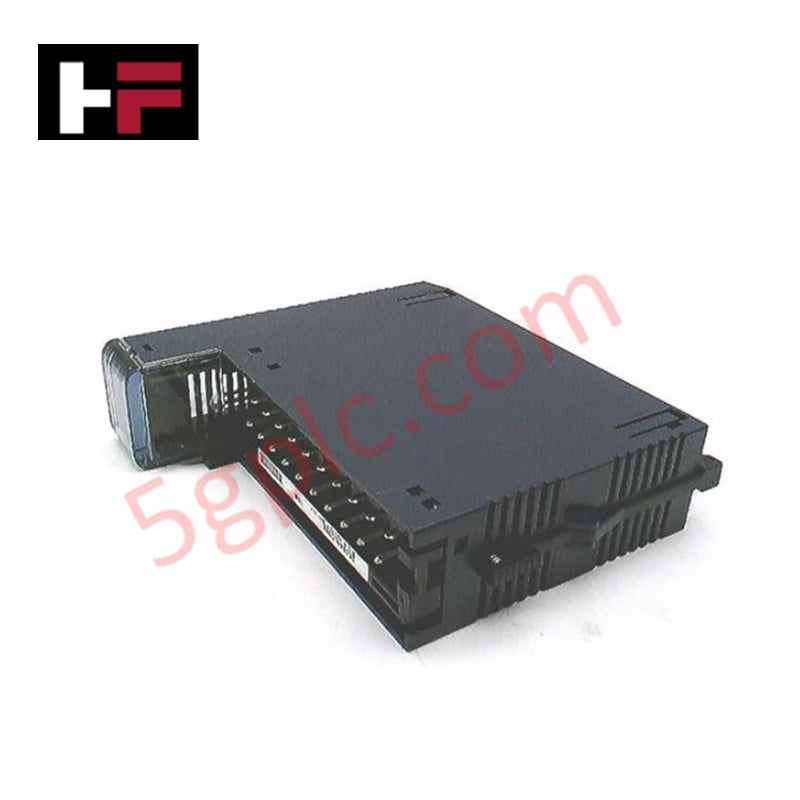

IC694ALG392 | GE Fanuc | PACSystems RX3i 8-चैनल एनालॉग आउटपुट मॉड्यूल

मानक इलेक्ट्रोमैकेनिकल रिले, लो-वोल्टेज नियंत्रण सर्किट और हाई-पावर आउटपुट लोड के बीच बुनियादी विद्युत अलगाव प्रदान करते हैं। पारंपरिक स्विचिंग रिले में एक चुंबकीय कॉइल होती है, जो यांत्रिक कॉमन (COM), नॉर्मली-ओपन (NO) और नॉर्मली-क्लोज़्ड (NC) कॉन्टैक्ट को संचालित करती है। हालाँकि, महत्वपूर्ण सुरक्षा इंटरलॉक सर्किट में इस्तेमाल किए जाने पर मानक रिले गंभीर कार्यात्मक जोखिम पैदा करते हैं। तेज़ करंट इनरश या यांत्रिक घिसाव से कॉन्टैक्ट आपस में स्थायी रूप से वेल्ड हो सकते हैं। अगर आपातकालीन स्टॉप सर्किट में कॉन्टैक्ट वेल्ड हो जाएँ, तो बटन दबाने पर खतरनाक मशीनरी की गति नहीं रुकती। इसलिए, वैश्विक कार्यात्मक सुरक्षा मानक मशीनों की महत्वपूर्ण सुरक्षा व्यवस्था के लिए मानक रिले के उपयोग पर रोक लगाते हैं।

उचित तार लेबलिंग विश्वसनीय नियंत्रण प्रणाली की स्थापना और दीर्घकालीन रखरखाव की आधारशिला है। जटिल औद्योगिक स्वचालन परिवेशों में, तकनीशियन नियंत्रण पैनलों, मार्शलिंग रैकों और फील्ड जंक्शन बॉक्सों के भीतर तारों के हज़ारों सिरों को टर्मिनेट करते हैं। फेरूल अलग-अलग नलिकाकार स्लीव मार्कर होते हैं, जिन्हें अंतिम टर्मिनेशन से पहले तारों पर चढ़ाया जाता है। पहले तकनीशियन पहले से छपे अलग-अलग अक्षर वाले छल्लों पर निर्भर रहते थे, जबकि आज के नियंत्रण पैनल निर्माता स्वचालित फेरूल प्रिंटिंग मशीनों का उपयोग करते हैं। ये थर्मल-ट्रांसफ़र प्रिंटर स्वीकृत वायरिंग योजनाचित्रों से सीधे मेल खाने वाले टिकाऊ, एकल-स्लीव हीट-श्रिंक टैग बनाते हैं, जिससे कैबिनेट असेंबली का काम काफ़ी तेज़ हो जाता है।

मार्शलिंग कैबिनेट फील्ड उपकरणों और केंद्रीकृत प्रोसेसिंग यूनिटों के बीच एक महत्वपूर्ण कनेक्शन हब का काम करते हैं। बड़े DCS और PLC नियंत्रण सिस्टम आर्किटेक्चर में, सैकड़ों मल्टीपेयर फील्ड केबल स्थानीय जंक्शन बॉक्स से केंद्रीय इंस्ट्रूमेंट उपकरण कक्ष तक जाती हैं। मार्शलिंग कैबिनेट में फील्ड टर्मिनल ब्लॉक, सर्ज अरेस्टर, इंट्रिंसिक सेफ्टी आइसोलेशन बैरियर और इंटरपोज़िंग रिले होते हैं। संवेदनशील प्रोसेसर हार्डवेयर से फील्ड वायरिंग के टर्मिनेशन को अलग करके, इंजीनियर महंगे कंट्रोलर बैकप्लेन को हाई-वोल्टेज ट्रांज़िएंट से सुरक्षित रखते हैं। परिणामस्वरूप, यह मॉड्यूलर पृथक्करण रखरखाव की प्रक्रियाओं को काफी सुव्यवस्थित करता है और सिस्टम का विस्तार आसान बनाता है।
