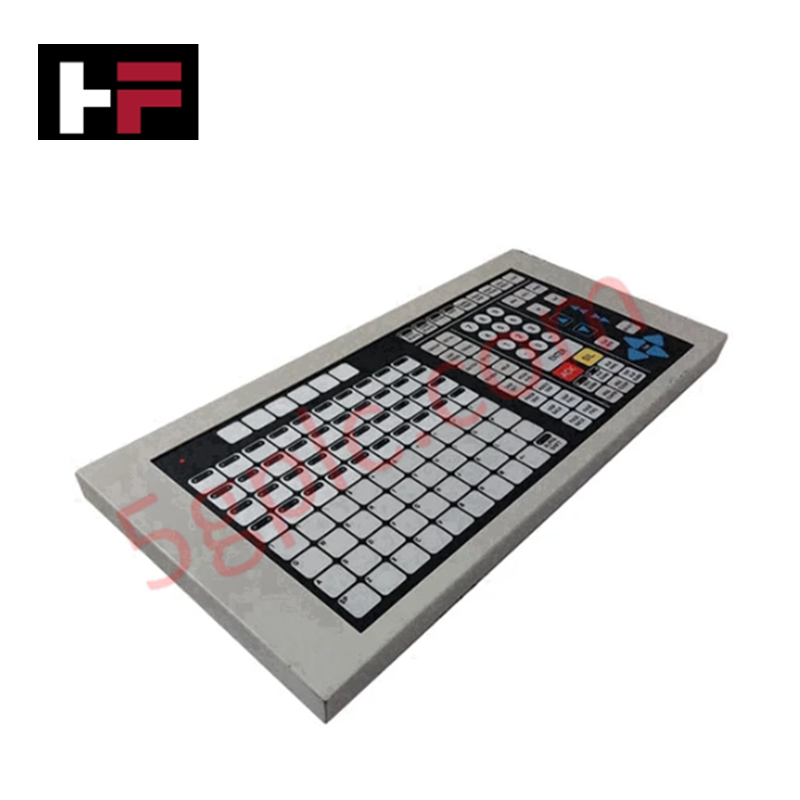

हनीवेल TP-DSOEP1-100 एक्सपेरियन PKS ऑपरेटर एंट्री पैनल

Honeywell TP-DSOEP1-100, जिसे 51402497-200 IDesk ऑपरेटर एंट्री पैनल के रूप में भी सूचीबद्ध किया गया है, Honeywell Experion PKS प्लेटफार्मों के भीतर मानव-मशीन इंटरफेस निष्पादन और उच्च-वोल्टेज डिजिटल आउटपुट सिग्नल रूटिंग के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।

हार्डवेयर विनिर्देश

चैनल-से-चैनल पृथक्करण और सिग्नल अस्वीकृति

DCS आर्किटेक्चर और ऑपरेटर कंसोल वातावरण में, ऑपरेटर इनपुट और फील्ड सर्किट के बीच विद्युत पृथक्करण नियंत्रक बैकप्लेन की अखंडता बनाए रखता है। Honeywell TP-DSOEP1-100 इंटरफेस मॉड्यूल अपने डिजिटल आउटपुट रिले सर्किट्स में उच्च-वोल्टेज पृथक्करण बाधाएं शामिल करता है। यह भौतिक पृथक्करण प्रेरक किकबैक वोल्टेज स्पाइक्स और सामान्य-मोड शोर को मुख्य Experion PKS सिस्टम आर्किटेक्चर में वापस फैलने से रोकता है, जिससे आसन्न फील्ड टर्मिनेशन असेंबली पर काम कर रहे स्थिर 4-20 mA HART एनालॉग चैनल और लॉजिक बस सुनिश्चित होते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या 51402497-200 संस्करण पर संरक्षित कोटिंग पैनल स्थापना प्रक्रियाओं को बदलती है?

उत्तर: नहीं, कॉनफॉर्मल संरक्षित कोटिंग आंतरिक सर्किट ट्रेसेस को वायुमंडलीय प्रदूषकों और आर्द्रता से बचाती है बिना यांत्रिक आयामों या कनेक्टर पिन संरेखण को प्रभावित किए।

प्रश्न: क्या इस मॉड्यूल के लिए सक्रिय DCS संचालन के दौरान हॉट-स्वैपिंग समर्थित है?

उत्तर: आउटपुट रिले संपर्कों के अस्थायी गलत ट्रिगरिंग को रोकने के लिए, डिजिटल आउटपुट इंटरफेस लूप को मॉड्यूल निकालने या डालने से पहले नियंत्रण पावर से अलग किया जाना चाहिए।

फील्ड स्थापना दिशानिर्देश

1. इकाई को समर्पित यांत्रिक ब्रैकेट्स का उपयोग करके एक सपाट डेस्कटॉप या पैनल कट-आउट पर सुरक्षित रूप से माउंट करें, पीछे के केबल रूटिंग के लिए कम से कम 50 मिमी की जगह सुनिश्चित करें।
2. सभी उच्च-वोल्टेज डिजिटल आउटपुट वायरिंग को मानक औद्योगिक पृथक्करण प्रथाओं के अनुसार समाप्त करें, सिग्नल लाइनों को एसी मेन फीडर्स से अलग रखें।
3. चेसिस टर्मिनल लग को कम-इम्पीडेंस कैबिनेट अर्थ ग्राउंड स्टड से जोड़ा गया हो ताकि स्थैतिक विद्युत संचय को डिस्चार्ज किया जा सके।
4. सिस्टम लूप पावर लागू करने से पहले संरक्षित कॉनफॉर्मल कोटिंग में भौतिक क्षति के लिए निरीक्षण करें।
