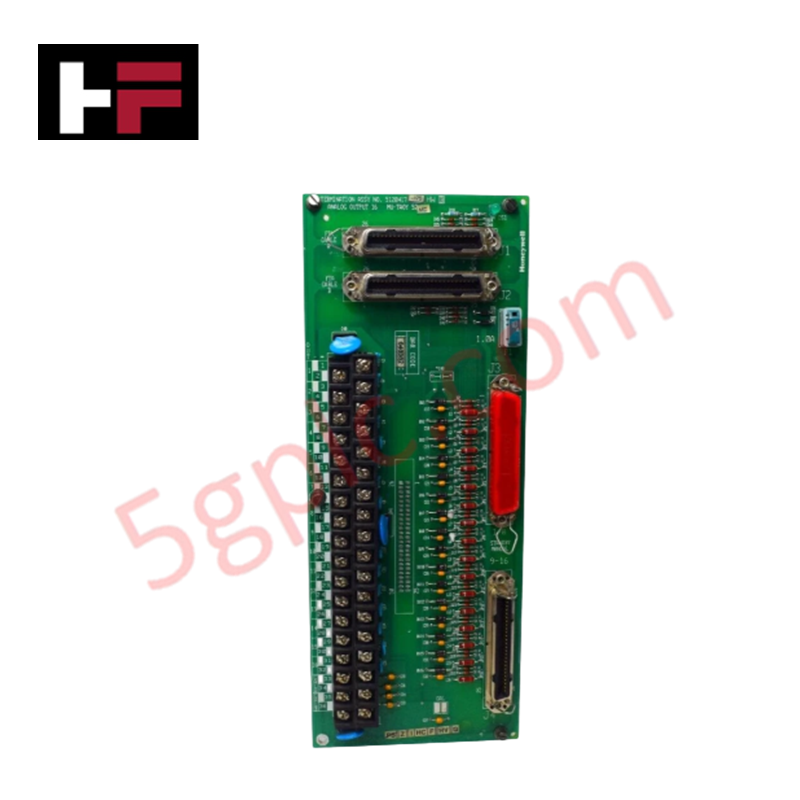

Honeywell MC-TAOY52 51204174-175 Experion PKS एनालॉग आउटपुट फील्ड टर्मिनेशन असेंबली

उत्पाद अवलोकन

 Honeywell MC-TAOY52 (51204174-175) एक उच्च-घनत्व एनालॉग आउटपुट फील्ड टर्मिनेशन असेंबली (FTA) के रूप में कार्य करता है, जो विशेष रूप से Honeywell Experion PKS और TDC 3000 नियंत्रण आर्किटेक्चर के लिए डिज़ाइन किया गया है। यह 100% नया और मूल मॉड्यूल I/O प्रोसेसर और अंतिम नियंत्रण तत्वों के बीच इंटरफ़ेस को प्रबंधित करता है। यह 16 पुनरावर्ती चैनल प्रदान करता है जो एक्ट्यूएटर्स, नियंत्रण वाल्व और वेरिएबल स्पीड ड्राइव्स को उच्च सटीकता के साथ संचालित करते हैं, जिससे मिशन-क्रिटिकल औद्योगिक वातावरण में निरंतर प्रक्रिया अपटाइम सुनिश्चित होता है।

तकनीकी विनिर्देश

• निर्माता: Honeywell

• मॉडल नंबर: MC-TAOY52

• पार्ट नंबर: 51204174-175

• मॉड्यूल प्रकार: पुनरावर्ती एनालॉग आउटपुट FTA

• चैनलों की संख्या: 16

• सिग्नल रेंज: 4–20 mA मानक

• सिस्टम संगतता: Honeywell Experion PKS / सीरीज C I/O

• माउंटिंग: मानक I/O टर्मिनेशन रैक

• पर्यावरण संरक्षण: संक्षारक क्षेत्रों के लिए कंफॉर्मल कोटिंग विकल्प समर्थित

इंजीनियरिंग लाभ

• फेल-सेफ पुनरावर्ती स्विचिंग: MC-TAOY52 पूरी तरह से पुनरावर्ती I/O कॉन्फ़िगरेशन का समर्थन करता है। यदि प्राथमिक कंट्रोलर विफल हो जाता है, तो द्वितीयक मॉड्यूल तुरंत 16-चैनल लोड संभाल लेता है। यह "बम्पलेस" ट्रांसफर प्रक्रिया में उतार-चढ़ाव को रोकता है और डाउनस्ट्रीम यांत्रिक उपकरणों की सुरक्षा करता है।

• उन्नत सिग्नल मार्शलिंग: यह FTA 16 उच्च-स्तरीय एनालॉग सिग्नल को एक कॉम्पैक्ट फॉर्म फैक्टर में समेकित करता है। यह आर्किटेक्चर मार्शलिंग कैबिनेट और कंट्रोलर के बीच भौतिक वायरिंग जटिलता को कम करता है, जिससे स्थापना श्रम लागत में महत्वपूर्ण कमी आती है।

• उत्कृष्ट हस्तक्षेप अस्वीकृति: यह बोर्ड विद्युतचुंबकीय हस्तक्षेप (EMI) को दबाने के लिए विशेष फ़िल्टरिंग ट्रेसेस का उपयोग करता है। यह सुनिश्चित करता है कि 4–20 mA नियंत्रण सिग्नल उच्च-वोल्टेज मोटर स्टार्टर या वेरिएबल फ्रीक्वेंसी ड्राइव्स (VFDs) के पास स्थापित होने पर भी स्थिर रहें।

• बेहतर तापीय अपव्यय: ओपन-फ्रेम PCB डिज़ाइन आंतरिक रेसिस्टर्स और कंडीशनिंग सर्किट्स के ऊपर निष्क्रिय वायु प्रवाह को बढ़ावा देता है। यह उच्च-घनत्व रैक कॉन्फ़िगरेशन में तापीय संचय को रोकता है, पूरे ऑपरेटिंग तापमान सीमा में ±0.05% सिग्नल सटीकता बनाए रखता है।

• रखरखाव के अनुकूल टर्मिनेशन: उच्च गुणवत्ता वाले कंप्रेशन टर्मिनल फील्ड वायरिंग को यांत्रिक कंपन से सुरक्षित करते हैं। यह कठोर औद्योगिक वातावरण जैसे ऑफशोर प्लेटफॉर्म या रासायनिक रिफाइनरी में दीर्घकालिक संपर्क अखंडता सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्न

• क्या MC-TAOY52 51204174-175 पुराने MC-TAOY22 मॉडलों की जगह ले सकता है?

  MC-TAOY52 Experion PKS सीरीज में एक उच्च-घनत्व समकक्ष के रूप में कार्य करता है। जबकि यह समान कार्य करता है, आपको अपने वर्तमान I/O बेस और केबल संगतता की पुष्टि करनी चाहिए, क्योंकि पिन घनत्व पुराने 5130-सीरीज बोर्ड से भिन्न हो सकता है।

• क्या यह मॉड्यूल HART प्रोटोकॉल संचार का समर्थन करता है?

  यह विशिष्ट पार्ट नंबर (51204174-175) मुख्य रूप से एक मानक एनालॉग आउटपुट इंटरफ़ेस के रूप में कार्य करता है। पूर्ण HART डिजिटल डायग्नोस्टिक क्षमताओं के लिए, हम संबंधित I/O प्रोसेसर के HART पास-थ्रू समर्थन की पुष्टि करने या समर्पित HART-सक्षम FTA सीरीज चुनने की सलाह देते हैं।

• वायरिंग टर्मिनलों के लिए अनुशंसित टॉर्क क्या है?

  कंप्रेशन टर्मिनलों को कसने के लिए एक सटीक फ्लैट-हेड स्क्रूड्राइवर का उपयोग करें। हम 0.5 Nm टॉर्क सेटिंग की सलाह देते हैं ताकि गैस-टाइट कनेक्शन सुनिश्चित हो और स्ट्रैंडेड फील्ड वायर या PCB हेडर को नुकसान न पहुंचे।

• मैं कैसे पुष्टि करूं कि यह यूनिट 100% नया है?

  हम प्रत्येक MC-TAOY52 को इसके मूल फैक्ट्री-सील्ड पैकेजिंग में प्रदान करते हैं। प्रत्येक यूनिट में एक अद्वितीय Honeywell सीरियल नंबर और निर्माण तिथि कोड होता है, जो पूर्ण ट्रेसबिलिटी सुनिश्चित करता है, जिससे आपको एक शून्य-घंटे, बिना ऊर्जा वाला घटक प्राप्त होता है।
