उत्पाद विवरण

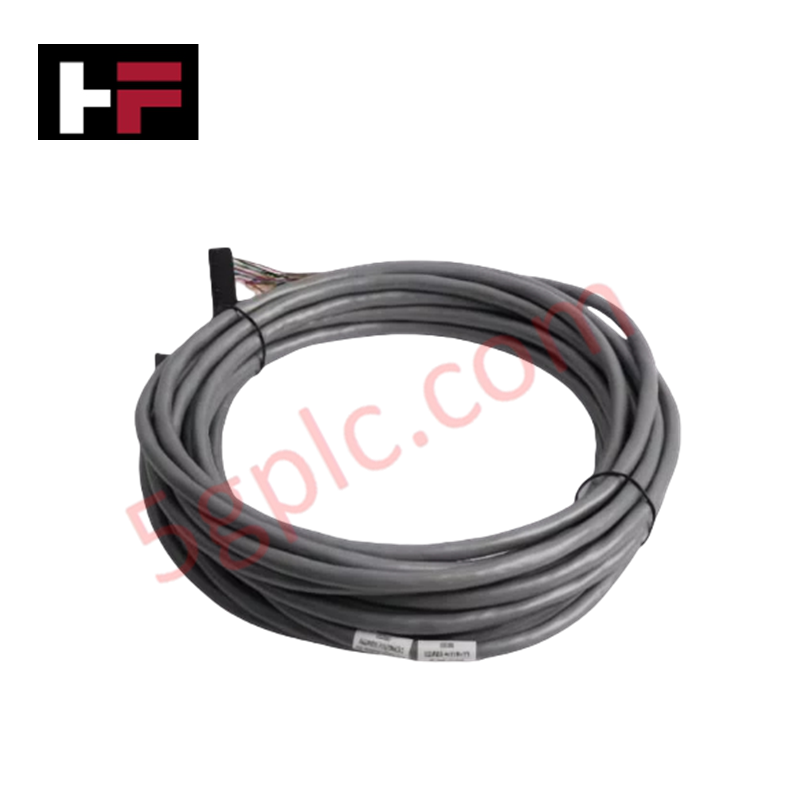

Honeywell FS-SICC-0001/L20, जिसे FS-SICC-0001 सिस्टम इंटरकनेक्शन केबल के नाम से भी सूचीबद्ध किया गया है, Honeywell Safety Manager आर्किटेक्चर के भीतर Safety Manager I/O मॉड्यूल और Field Termination Assemblies (FTAs) के बीच सीधे सिग्नल पास-थ्रू के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | FS-SICC-0001/L20 |
| ब्रांड | Honeywell |
| उत्पत्ति | USA |
| वज़न | 2.0 kg (शिपिंग वज़न) |
| आयाम | बाहरी व्यास लगभग 9.93 mm x 20 m लंबाई |
| ऑपरेटिंग तापमान | -20 से +60 deg C |
| बिजली की खपत | पैसिव इंटरकनेक्ट असेंबली (आंतरिक बिजली खपत शून्य) |
| केबल प्रकार | सिस्टम इंटरकनेक्शन केबल |
| केबल लंबाई | 20 m (/L20 प्रत्यय द्वारा इंगित) |
| कनेक्टर | 1x I/O मॉड्यूल कनेक्टर (सिरा 1), 1x 20-पिन FTA कनेक्टर (सिरा 2) |
| सिस्टम संगतता | Honeywell Safety Manager |
प्रोसेस कंट्रोल और DCS सिग्नल इंटरकनेक्शन की विशेषताएँ
FS-SICC-0001/L20 केबल असेंबली में लंबी कंड्यूट लाइनों पर सिग्नल क्रॉस-टॉक को दबाने के लिए चैनल-से-चैनल आइसोलेशन सिद्धांत शामिल हैं। 20 m की दूरी पर फील्ड-साइड I/O सिग्नल भेजते हुए, शील्डेड असेंबली डिस्क्रीट सेफ्टी लॉजिक और 4-20 mA HART लूप प्रोटोकॉल फील्ड वायरिंग कनेक्शनों के लिए कम-अटेन्यूएशन ट्रांसमिशन बनाए रखती है। भौतिक कंडक्टर मैट्रिक्स केंद्रीय चेसिस बैकप्लेन और दूरस्थ फील्ड टर्मिनेशन रैक के बीच ग्राउंड लूप को समाप्त करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या FS-SICC-0001/L20 केबल कंट्रोलर के संचालन के दौरान हॉट-स्वैपिंग या लाइव डिस्कनेक्ट का समर्थन करती है?
उत्तर: लाइव संचालन के दौरान केबल को भौतिक रूप से डिस्कनेक्ट करना केवल डुअल-रिडंडेंट I/O कॉन्फ़िगरेशन में अनुमत है; सिंगल-चैनल केबल को डिस्कनेक्ट करने से I/O मॉड्यूल और उससे संबद्ध FTA के बीच रियल-टाइम संचार टूट जाता है।
प्रश्न: 20 m की लंबाई में केबल शील्डिंग के लिए कौन-सी ग्राउंडिंग प्रक्रिया आवश्यक है?
उत्तर: कम-वोल्टेज एनालॉग सिग्नल में शोर उत्पन्न करने वाले ग्राउंड पोटेंशियल लूप को रोकने के लिए केबल शील्ड की ड्रेन वायर को एकल टर्मिनेशन बिंदु पर केंद्रीय कैबिनेट के सेफ्टी अर्थ बार से बॉन्ड करना आवश्यक है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- रूटिंग और बेंड रेडियस: 20 m की केबल को समर्पित लो-वोल्टेज इंस्ट्रूमेंट रेसवे या केबल ट्रे के भीतर सुरक्षित करें। आंतरिक कंडक्टर थकान और शील्ड क्षरण से बचने के लिए न्यूनतम स्थिर बेंड रेडियस 60 mm बनाए रखें।
- कनेक्टर संरेखण: कनेक्टर लगाने से पहले I/O मॉड्यूल कनेक्टर और 20-पिन FTA कनेक्टर को सटीक रूप से संरेखित करें। कंपन-रोधी इंटरफ़ेस स्थापित करने के लिए सभी यांत्रिक लॉकिंग स्क्रू कसें।
- शील्ड टर्मिनेशन: शील्ड ड्रेन वायर को इंसुलेटेड टर्मिनल फेरूल से क्रिम्प करें और इसे मास्टर एनक्लोज़र ग्राउंडिंग बार से सुरक्षित रूप से क्लैंप करें।
- वायरिंग पृथक्करण: सिस्टम इंटरकनेक्शन केबल को ऐसे पथ चैनलों में रूट करें जो हाई-वोल्टेज AC पावर केबल से कम से कम 30 cm दूर हों।
