उत्पाद विवरण

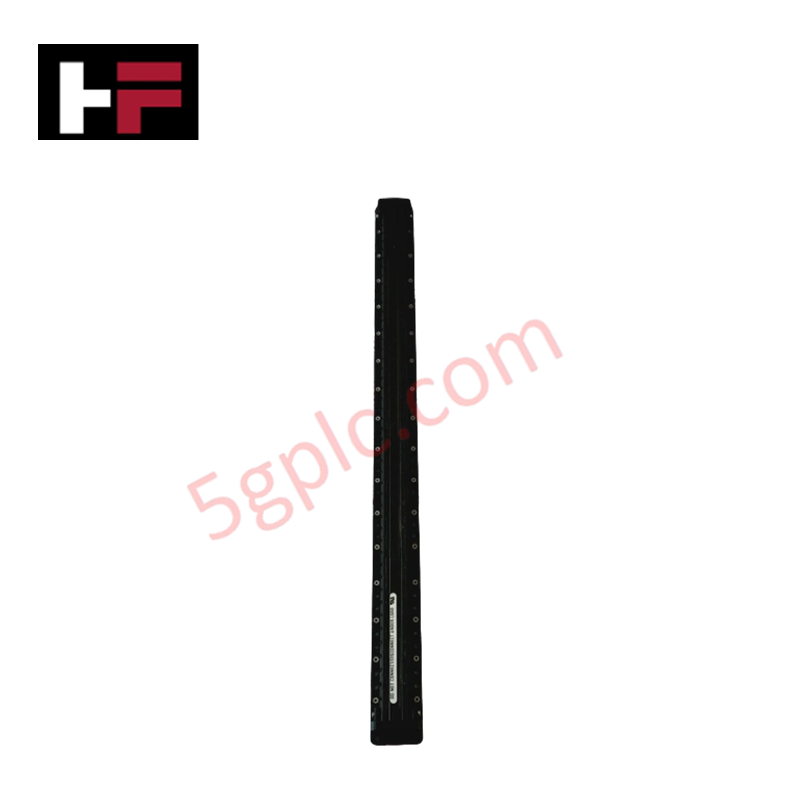

Honeywell FS-MB-0002, जिसे FS-MB-0002 पावर बसबार / मेन पावर रेल के रूप में भी सूचीबद्ध किया गया है, Honeywell Safety Manager और औद्योगिक नियंत्रण कैबिनेट्स के भीतर उच्च क्षमता वाली विद्युत शक्ति वितरण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | FS-MB-0002 |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 1.2 किग्रा |
| आयाम | मानक कैबिनेट रैक माउंट |
| ऑपरेटिंग तापमान | -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| पावर खपत | पावर वितरण रेल (निष्क्रिय) |
| इनपुट वोल्टेज | 100-240 VAC (मेन रेल) / 24-110 VDC (डीसी रेल) |
| फ्रीक्वेंसी | 50/60 हर्ट्ज |
| अधिकतम करंट | 200 A तक (डीसी बसबार कॉन्फ़िगरेशन) |
| कनेक्शन पॉइंट्स | 6-12 आउटपुट (मेन रेल) / 48 पॉइंट्स (डीसी बसबार) |
चैनल पृथक्करण और लूप प्रोटोकॉल इंटरऑपरेबिलिटी
Honeywell FS-MB-0002 बसबार असेंबली उच्च-धारा पावर शाखाओं का वितरण करती है जबकि निम्न-वोल्टेज सिग्नल प्रोसेसिंग चैनलों के लिए शोर पृथक्करण बनाए रखती है। जब यह 4-20 mA HART लूप प्रोटोकॉल ट्रांसमीटर और I/O फील्ड टर्मिनेशन असेंबली से जुड़े कैबिनेट नोड्स को पावर सप्लाई करता है, तो भारी-गेज कंडक्टर पथ सभी 48 टर्मिनेशन पॉइंट्स पर वोल्टेज ड्रॉप को न्यूनतम करते हैं। यह कम-इम्पीडेंस पावर रेल आर्किटेक्चर क्रॉस-चैनल वोल्टेज रिपल और कॉमन-मोड ट्रांजिएंट्स को रोकता है जिससे एनालॉग लूप की अखंडता बनी रहती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: डीसी बसबार कॉन्फ़िगरेशन द्वारा समर्थित अधिकतम करंट क्षमता क्या है?
उत्तर: डीसी बसबार कॉन्फ़िगरेशन अपने टर्मिनेशन पॉइंट्स पर 200 A तक निरंतर करंट लोड का समर्थन करता है।
प्रश्न: क्या FS-MB-0002 बसबार दोनों एसी मेन और निम्न-वोल्टेज डीसी पावर फीड स्वीकार कर सकता है?
उत्तर: हाँ, कैबिनेट रेल वायरिंग विनिर्देशों के अनुसार, यह 100-240 VAC मेन इनपुट या 24-110 VDC बसबार इनपुट के साथ काम करता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- पावर बसबार असेंबली को माउंट या वायरिंग कनेक्ट करने से पहले सभी प्राथमिक सप्लाई लाइनों को डी-एनर्जाइज़ करें।
- बसबार चेसिस को कैबिनेट फ्रेम ग्राउंडिंग पॉइंट्स से सुरक्षित करें ताकि स्थिर प्रोटेक्टिव अर्थ कनेक्शन स्थापित हो सके।
- स्थानीय थर्मल हॉट स्पॉट्स को रोकने के लिए सभी पावर टर्मिनल कनेक्शनों को निर्दिष्ट कैबिनेट हार्डवेयर रेटिंग्स के अनुसार टॉर्क करें।
- कैबिनेट के अंदर उच्च-धारा डीसी और एसी सप्लाई केबलिंग को निम्न-वोल्टेज सिग्नल कम्युनिकेशन तारों से अलग रखें।
- मेन या डीसी पावर लागू करने से पहले लाइन इंसुलेशन रेटिंग्स और संपर्क क्लियरेंस की पुष्टि करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
