उत्पाद विवरण

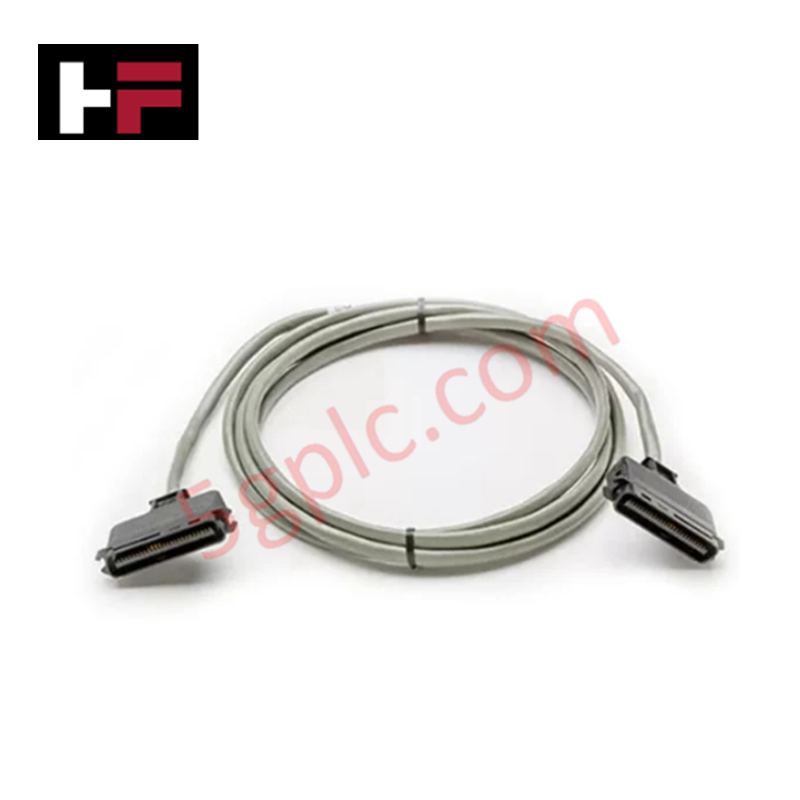

Honeywell 6561430051, जिसे 6561430051 PLC केबल के रूप में भी सूचीबद्ध किया गया है, Honeywell Experion PKS और TDC 3000 प्लेटफार्मों के भीतर C300 कंट्रोलर्स और फील्ड टर्मिनेशन असेंबलीज़ (FTAs) के बीच एनालॉग और डिजिटल सिग्नल ट्रांसमिशन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 6561430051 |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 0.2 किग्रा |
| आयाम | मानक कैबिनेट इंटरफ़ेस लंबाई |
| ऑपरेटिंग तापमान | -20 से +60 डिग्री सेल्सियस |
| पावर खपत | निष्क्रिय सिग्नल कंडक्टर |
| उत्पाद प्रकार | PLC केबल |
| अनुकूल सिस्टम | Honeywell Experion PKS, TDC 3000, C300 कंट्रोलर |
| सिग्नल संगतता | एनालॉग और डिजिटल I/O सिग्नल |
| इंटरकनेक्ट लक्ष्य | कंट्रोलर से फील्ड टर्मिनेशन असेंबली (FTA) |
प्रोसेस कंट्रोल और DCS इंस्ट्रूमेंटेशन विशेषताएँ
6561430051 केबल C300 कंट्रोलर्स और FTAs के बीच मिश्रित एनालॉग और डिस्क्रीट I/O लाइनों को रूट करते समय कम चैनल-से-चैनल क्रॉसटॉक बनाए रखता है। यह 4-20 mA HART लूप प्रोटोकॉल सिग्नलिंग के लिए आवश्यक लाइन इम्पीडेंस को संरक्षित करता है, जिससे डिजिटल डायग्नोस्टिक डेटा जो एनालॉग प्रोसेस वेरिएबल्स पर सुपरइम्पोज़ होता है, बिना विकृति के गुजरता है। समर्पित आंतरिक कंडक्टर शील्डिंग और कम-प्रतिरोध ग्राउंडिंग ड्रेन वायर सामान्य-मोड शोर हस्तक्षेप को रोकते हैं, जिससे आस-पास के फील्ड चैनलों में पर्यावरणीय विद्युतचुंबकीय हस्तक्षेप से महत्वपूर्ण लूप सुरक्षित रहते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 6561430051 केबल को C300 कंट्रोलर रैक चालू रहते हुए जोड़ा या हटाया जा सकता है?
उत्तर: कंट्रोलर और FTA के बीच लाइव सिग्नल केबल को अनप्लग करने से सक्रिय नियंत्रण लूप बाधित हो सकते हैं और फॉल्ट ट्रिप हो सकते हैं। भौतिक वायरिंग को डिस्कनेक्ट करने से पहले सिस्टम सॉफ़्टवेयर में प्रभावित I/O चैनलों को बायपास करने की सलाह दी जाती है।
प्रश्न: सिस्टम वायरिंग के दौरान केबल शील्ड टर्मिनेशन को कैसे संभालना चाहिए?
उत्तर: शील्ड ड्रेन वायर को FTA या एनक्लोजर फ्रेम पर निर्दिष्ट चेसिस ग्राउंडिंग पॉइंट से एक ही छोर पर जोड़ा जाना चाहिए ताकि ग्राउंड लूप करंट्स समाप्त हो सकें और शील्ड की प्रभावशीलता बनी रहे।
फील्ड इंस्टॉलेशन दिशानिर्देश
- केबल कनेक्शन से पहले सुनिश्चित करें कि C300 कंट्रोलर पावर और फील्ड लूप पावर अलग या सुरक्षित रूप से बायपास किए गए हों।
- केबल को निर्दिष्ट कैबिनेट वायरिंग चैनलों के माध्यम से रूट करें, न्यूनतम मोड़ त्रिज्या विनिर्देशों का पालन करें ताकि आंतरिक कंडक्टर थकान से बचा जा सके।
- कनेक्टर पिन्स को C300 नोड या FTA इंटरफ़ेस बोर्ड पर मेल खाने वाले रिसेप्टेकल के साथ संरेखित करें और फिर मजबूती से, सीधे दबाव के साथ लगाएं।
- कनेक्टर थम्बस्क्रू या लैचिंग हार्डवेयर को कसकर बंद करें ताकि असेंबली को कंपन से सुरक्षित रखा जा सके और विद्युत संपर्क स्थिरता बनी रहे।
- शील्ड ड्रेन वायर को एकल ग्राउंडिंग बस से क्लैंप करें ताकि एनालॉग लूप सिग्नल पर विद्युतचुंबकीय हस्तक्षेप का प्रभाव न पड़े।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
टेक और खरीदारी गाइड
औद्योगिक स्वचालन में तारों की पहचान में महारत: फेरूल और क्रॉस-फेरूलिंग की ताकत
उचित तार लेबलिंग विश्वसनीय नियंत्रण प्रणाली की स्थापना और दीर्घकालीन रखरखाव की आधारशिला है। जटिल औद्योगिक स्वचालन परिवेशों में, तकनीशियन नियंत्रण पैनलों, मार्शलिंग रैकों और फील्ड जंक्शन बॉक्सों के भीतर तारों के हज़ारों सिरों को टर्मिनेट करते हैं। फेरूल अलग-अलग नलिकाकार स्लीव मार्कर होते हैं, जिन्हें अंतिम टर्मिनेशन से पहले तारों पर चढ़ाया जाता है। पहले तकनीशियन पहले से छपे अलग-अलग अक्षर वाले छल्लों पर निर्भर रहते थे, जबकि आज के नियंत्रण पैनल निर्माता स्वचालित फेरूल प्रिंटिंग मशीनों का उपयोग करते हैं। ये थर्मल-ट्रांसफ़र प्रिंटर स्वीकृत वायरिंग योजनाचित्रों से सीधे मेल खाने वाले टिकाऊ, एकल-स्लीव हीट-श्रिंक टैग बनाते हैं, जिससे कैबिनेट असेंबली का काम काफ़ी तेज़ हो जाता है।
औद्योगिक स्वचालन और नियंत्रण प्रणालियों में मार्शलिंग कैबिनेट को समझना
मार्शलिंग कैबिनेट फील्ड उपकरणों और केंद्रीकृत प्रोसेसिंग यूनिटों के बीच एक महत्वपूर्ण कनेक्शन हब का काम करते हैं। बड़े DCS और PLC नियंत्रण सिस्टम आर्किटेक्चर में, सैकड़ों मल्टीपेयर फील्ड केबल स्थानीय जंक्शन बॉक्स से केंद्रीय इंस्ट्रूमेंट उपकरण कक्ष तक जाती हैं। मार्शलिंग कैबिनेट में फील्ड टर्मिनल ब्लॉक, सर्ज अरेस्टर, इंट्रिंसिक सेफ्टी आइसोलेशन बैरियर और इंटरपोज़िंग रिले होते हैं। संवेदनशील प्रोसेसर हार्डवेयर से फील्ड वायरिंग के टर्मिनेशन को अलग करके, इंजीनियर महंगे कंट्रोलर बैकप्लेन को हाई-वोल्टेज ट्रांज़िएंट से सुरक्षित रखते हैं। परिणामस्वरूप, यह मॉड्यूलर पृथक्करण रखरखाव की प्रक्रियाओं को काफी सुव्यवस्थित करता है और सिस्टम का विस्तार आसान बनाता है।
औद्योगिक स्वचालन में PLC वायरिंग और इंस्टॉलेशन के लिए ज़रूरी सर्वोत्तम तरीके
नियंत्रण प्रणाली की सफल स्थापना की शुरुआत निर्माता के तकनीकी दस्तावेज़ों की अच्छी तरह समीक्षा करने से होती है। Allen-Bradley, Siemens और Schneider Electric जैसे प्रमुख ब्रांडों के नियंत्रकों में टर्मिनलों की विशिष्ट व्यवस्थाएँ होती हैं। बिजली के तार जोड़ने से पहले इंजीनियरों को वोल्टेज संबंधी आवश्यकताओं की पुष्टि करनी चाहिए, ताकि उपकरणों को गंभीर क्षति से बचाया जा सके। मानक लाइन कनेक्शनों में क्षेत्रीय विद्युत नियमों और तारों के सही रंग-कोड का कड़ाई से पालन करना आवश्यक है। इसके अलावा, पैनल निर्माताओं को हमेशा कम प्रतिबाधा वाला मजबूत ग्राउंड कनेक्शन स्थापित करना चाहिए, जिसके लिए कम से कम 16-AWG ताँबे के तार को सीधे संयंत्र के मुख्य ग्राउंडिंग ग्रिड से जोड़ा जाए।
