उत्पाद विवरण

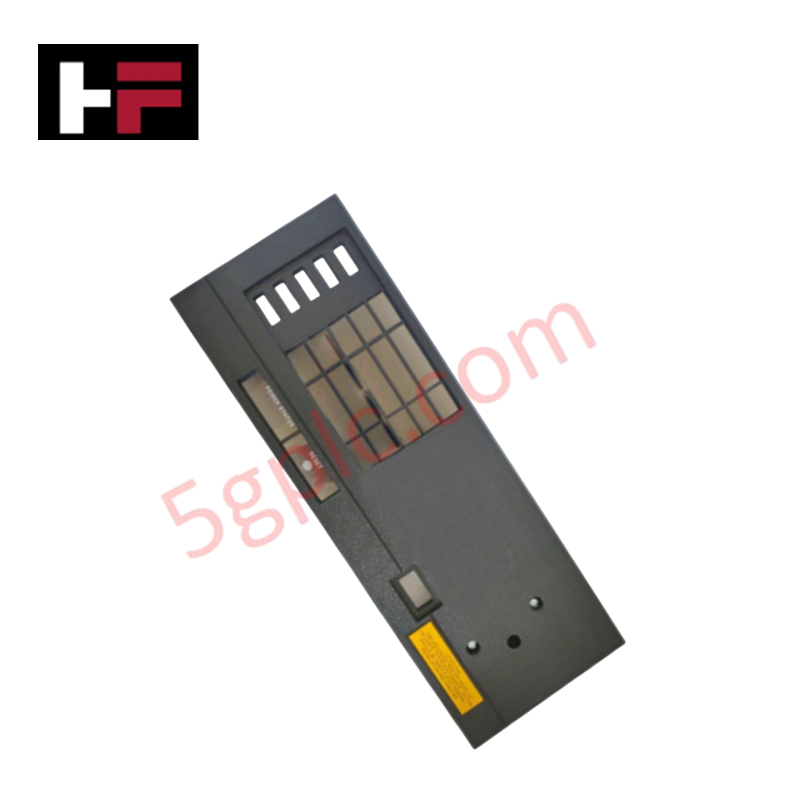

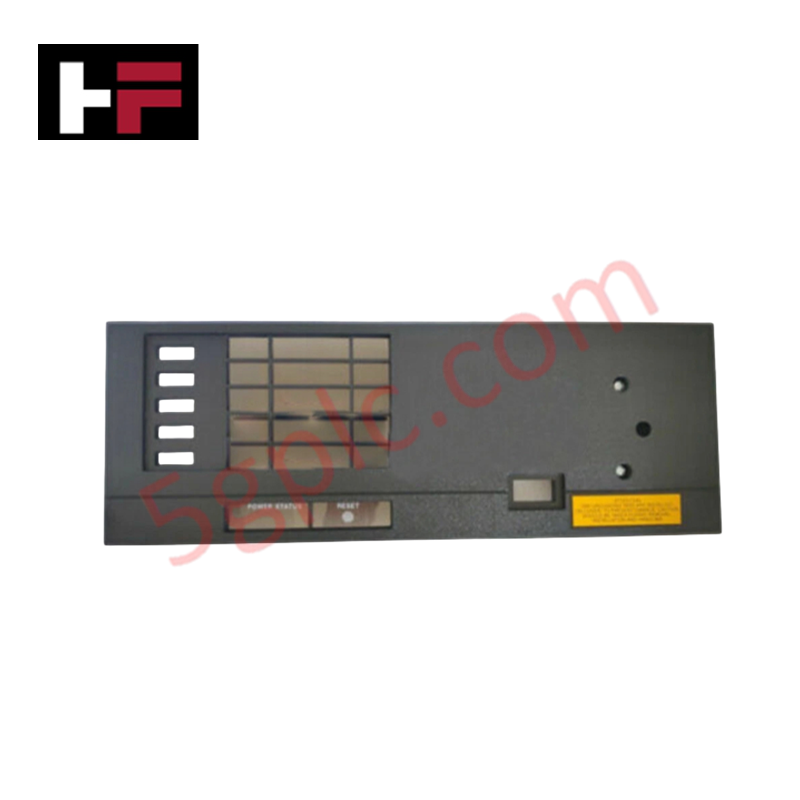

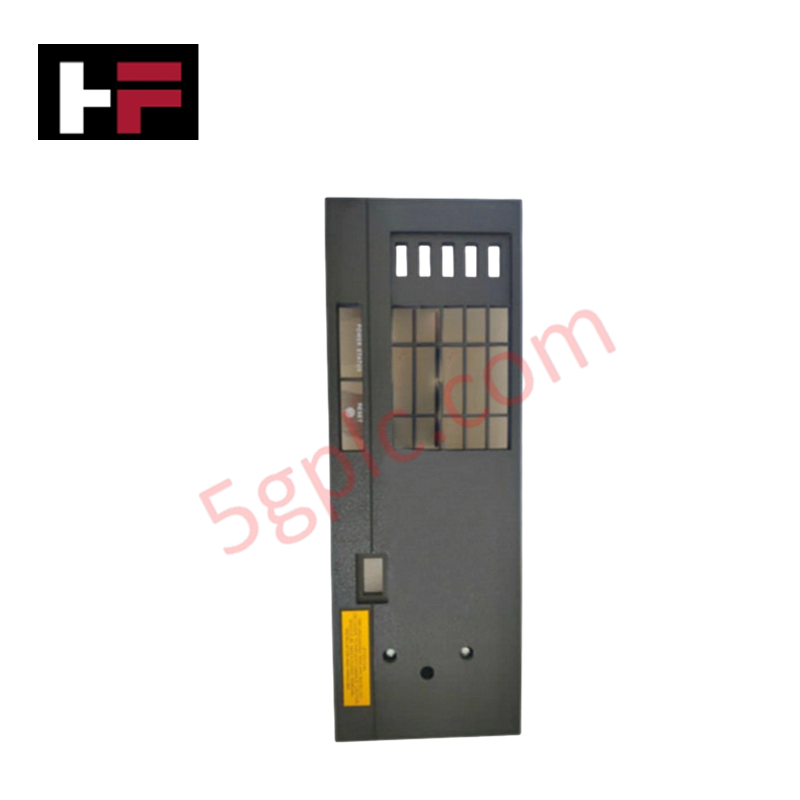

Honeywell 51400918-100, जिसे 51400918 कंट्रोल मॉड्यूल असेंबली के रूप में भी सूचीबद्ध किया गया है, Honeywell Experion PKS और TDC 3000 प्लेटफार्मों के भीतर संरचित मॉड्यूल हाउसिंग और सिग्नल निष्पादन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह स्थानीयकृत 32 इनपुट और 16 आउटपुट प्रोसेसिंग सर्किट्स को RS-485 सीरियल कम्युनिकेशन नोड्स के साथ एकीकृत करता है ताकि सिस्टम रैक्स में प्रोसेस कंट्रोल लॉजिक को निष्पादित किया जा सके।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 51400918-100 |
| ब्रांड | Honeywell |
| उत्पत्ति | USA |
| वजन | 1.0 किग्रा |
| आयाम | मानक Honeywell रैक कार्ड असेंबली आयाम |
| ऑपरेटिंग तापमान | -20 से +60 डिग्री सेल्सियस |
| पावर खपत | ~10 W |
| उत्पाद प्रकार | कंट्रोल मॉड्यूल असेंबली |
| प्रोसेसर स्पीड | 200 MHz |
| मेमोरी क्षमता | 1 MB |
| I/O कॉन्फ़िगरेशन | 32 इनपुट, 16 आउटपुट |
| कम्युनिकेशन इंटरफेस | RS-485, Modbus RTU |
| सिस्टम संगतता | Honeywell Experion PKS, TDC 3000 |
चैनल-से-चैनल आइसोलेशन और लूप सिग्नल अखंडता
51400918-100 मॉड्यूल असेंबली में चैनल-से-चैनल आइसोलेशन सर्किट्स शामिल हैं जो ट्रांजिएंट वोल्टेज सर्ज से डिजिटल प्रोसेसिंग लॉजिक के अस्थिर होने से रोकते हैं। जब 4-20 mA HART लूप वायरिंग के साथ फील्ड वेरिएबल्स को रूट किया जाता है, तो आंतरिक ऑप्टोकपलर्स उच्च घनत्व इनपुट और आउटपुट पथों को कॉमन-मोड इलेक्ट्रिकल नॉइज़ से अलग करते हैं। यह डिज़ाइन सिग्नल की विश्वसनीयता बनाए रखता है, ग्राउंड लूप करंट को दबाता है, और भीड़भाड़ वाले कंट्रोल कैबिनेट्स के अंदर स्थिर एनालॉग और डिस्क्रीट प्रोसेसिंग सुनिश्चित करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 51400918-100 सीरियल फील्डबस कम्युनिकेशन को कैसे प्रबंधित करता है?
उत्तर: ऑनबोर्ड RS-485 भौतिक इंटरफेस Modbus RTU प्रोटोकॉल निष्पादन का समर्थन करता है, जो शील्डेड ट्विस्टेड-पेयर केबलिंग के माध्यम से फील्ड इंस्ट्रूमेंटेशन के सीधे मास्टर या स्लेव पोलिंग की अनुमति देता है।
प्रश्न: रखरखाव कार्यों के दौरान बैकप्लेन इनसर्शन प्रतिबंध क्या हैं?
उत्तर: मॉड्यूल को बैठाने या हटाने से पहले रैक चेसिस सेगमेंट का पावर बंद करें या कंट्रोलर सॉफ़्टवेयर में हॉट-स्वैप परमिशन्स सेट होने की पुष्टि करें ताकि एज कनेक्टर पिनों के बीच इलेक्ट्रिकल आर्किंग से बचा जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- मॉड्यूल असेंबली को संभालने से पहले सुनिश्चित करें कि कैबिनेट पावर सप्लाई बंद हो और स्थैतिक ग्राउंडिंग स्ट्रैप्स जुड़े हों।
- Honeywell रैक असेंबली के अंदर बोर्ड के किनारों को चेसिस स्लॉट गाइड रेल्स के साथ संरेखित करें।
- यूनिट को रैक में धीरे-धीरे स्लाइड करें जब तक कि पीछे के बैकप्लेन कनेक्टर्स बस सॉकेट में पूरी तरह से न बैठ जाएं।
- टॉप और बॉटम फेसप्लेट स्क्रू को सुरक्षित करें ताकि चेसिस ग्राउंड निरंतरता स्थापित हो और हार्डवेयर को यांत्रिक कंपन से लॉक किया जा सके।
- RS-485 कम्युनिकेशन वायर को शील्डेड ट्विस्टेड-पेयर केबल्स का उपयोग करके समाप्त करें, सुनिश्चित करें कि बस लूप के अंत में उचित टर्मिनेशन रेसिस्टर लगाया गया हो।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
