उत्पाद विवरण

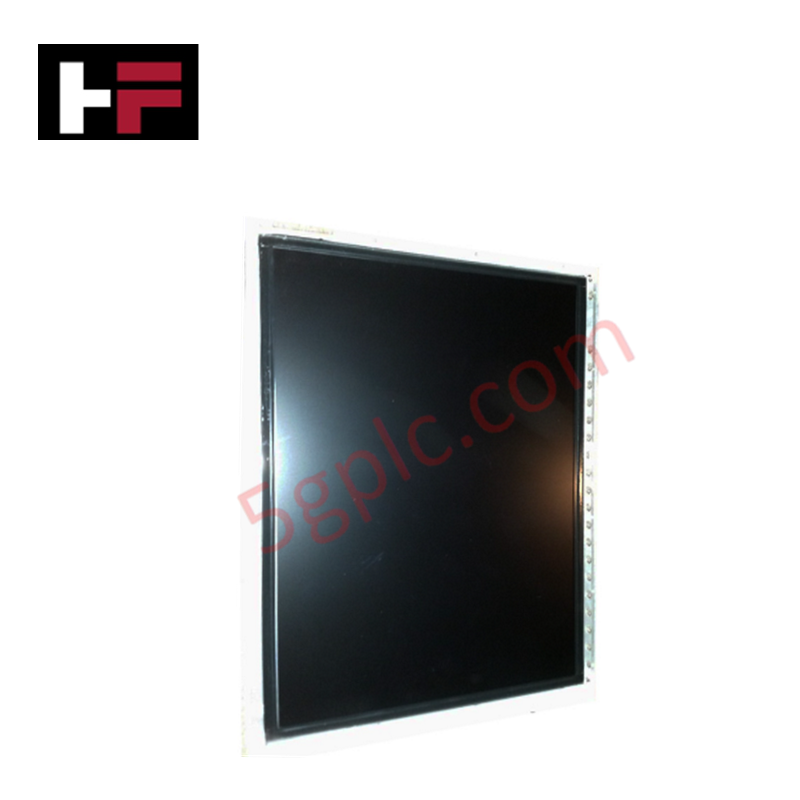

Honeywell 51199194-100, जिसे 51199194-100 Flat Panel Display के रूप में भी सूचीबद्ध किया गया है, Honeywell Z-Console Universal Station आर्किटेक्चर में उच्च-रिज़ॉल्यूशन दृश्य निगरानी और ऑपरेटर इनपुट निष्पादन के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह 20.1-इंच LCD पैनल पर वीडियो और टच इनपुट सिग्नल संसाधित करता है, जो रीयल-टाइम प्रोसेस ग्राफ़िक्स में DCS प्लांट डेटा प्रदर्शित करने के लिए 1600 x 1200 रिज़ॉल्यूशन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देशन |
|---|---|
| मॉडल | 51199194-100 |
| ब्रांड | Honeywell |
| मूल देश | USA |
| आकार | 20.1-इंच विकर्ण डिस्प्ले |
| संचालन तापमान | 0 से 50 deg C |
| बिजली खपत | अधिकतम 45 W (100-240 VAC, 50/60 Hz इनपुट) |
| डिस्प्ले रिज़ॉल्यूशन | 1600 x 1200 पिक्सेल (UXGA) |
| आस्पेक्ट रेशियो | 4:3 |
| ऑप्टिकल विनिर्देश | ब्राइटनेस 250 cd/sq m, कॉन्ट्रास्ट रेशियो 1000:1 |
| रिस्पॉन्स टाइम | 16 ms (सामान्य) |
| व्यूइंग एंगल | 170 deg क्षैतिज, 170 deg ऊर्ध्वाधर |
| टचस्क्रीन इंटरफ़ेस | वैकल्पिक रेज़िस्टिव या कैपेसिटिव |
| सिस्टम संगतता | Honeywell Z-Console Universal Station |
FOUNDATION Fieldbus और HMI सिग्नल एकीकरण
51199194-100 डिस्प्ले मॉड्यूल सक्रिय FOUNDATION Fieldbus और Profibus PA सेगमेंट की निगरानी करने वाले प्रोसेस कंट्रोलरों से सीधे जुड़े उच्च-घनत्व वाले ऑपरेटर स्टेशन स्कीमैटिक्स रेंडर करता है। आंतरिक शील्डिंग और औद्योगिक पावर सप्लाई फ़िल्टरिंग, पास के कंट्रोल रूम केबलिंग से उत्पन्न उच्च-आवृत्ति वाले विद्युत शोर और विद्युत-चुंबकीय हस्तक्षेप को दबाते हैं। इससे वीडियो कंट्रोल बोर्ड में सिग्नल की अखंडता बनी रहती है और निरंतर औद्योगिक प्रक्रिया निगरानी के दौरान टच-कंट्रोलर ड्रिफ्ट या आकस्मिक सक्रियण रुकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या पुराने CRT मॉनिटर को 51199194-100 से बदलने के लिए बाहरी AC-DC पावर कन्वर्टर की आवश्यकता होती है?
उत्तर: नहीं, एकीकृत पावर सप्लाई यूनिट मानक आंतरिक पावर केबलिंग के माध्यम से 50/60 Hz पर 100 से 240 VAC तक का यूनिवर्सल लाइन वोल्टेज सीधे स्वीकार करती है।
प्रश्न: क्या Z-Console ऑपरेटर स्टेशन के चालू रहते हुए 51199194-100 डिस्प्ले को हॉट-स्वैप किया जा सकता है?
उत्तर: स्टेशन कंट्रोलर बोर्ड पर संभावित सिग्नल इंटरफ़ेस लैच-अप से बचने के लिए वीडियो इंटरफ़ेस केबल को केवल डिस्प्ले यूनिट की AC पावर अलग करने के बाद ही डिस्कनेक्ट किया जाना चाहिए।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- Z-Console स्टेशन के कटआउट एनक्लोज़र में 20.1-इंच फ्लैट पैनल लगाने से पहले AC मुख्य पावर सप्लाई को अलग करें।
- निर्दिष्ट माउंटिंग ब्रैकेट का उपयोग करके डिस्प्ले हाउसिंग को सुरक्षित करें और चेसिस ग्राउंडिंग के लिए कंसोल फ़्रेम के साथ धातु-से-धातु संपर्क सत्यापित करें।
- वीडियो इंटरफ़ेस केबल और वैकल्पिक टचस्क्रीन सीरियल/USB कंट्रोलर केबल जोड़ें तथा ढीले पिन संपर्क को रोकने के लिए थंब स्क्रू को उचित टॉर्क से कसें।
- पीछे के हीट-सिंकिंग वेंट के आसपास पर्याप्त वेंटिलेशन क्लियरेंस सुनिश्चित करें, ताकि आंतरिक संचालन तापमान 0 से 50 deg C की सीमा में बना रहे।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
