उत्पाद विवरण

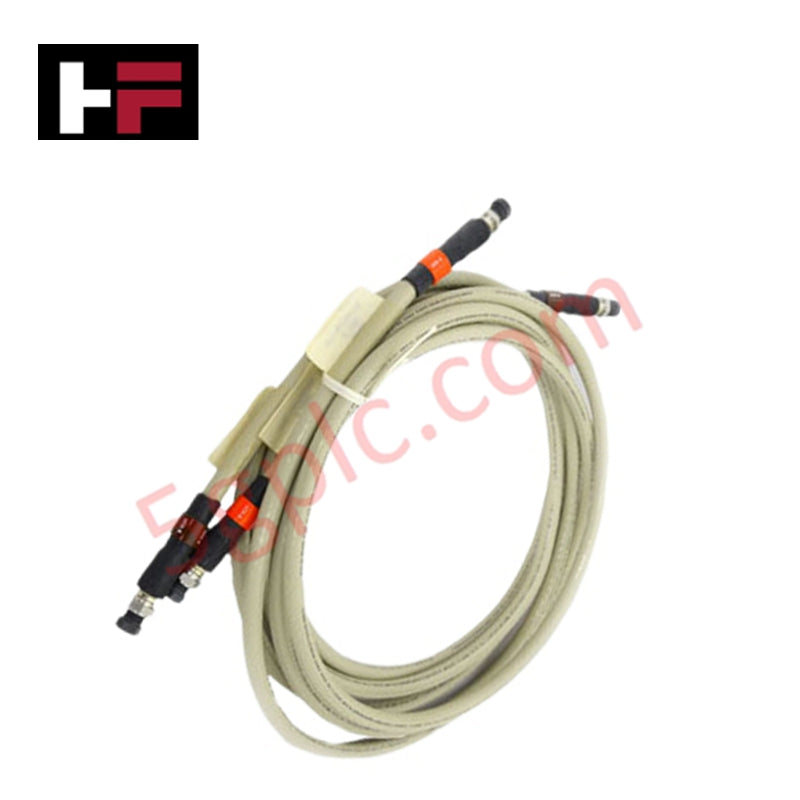

Honeywell 51195153-902, जिसे 51195153 ड्रॉप केबल सेट के रूप में भी सूचीबद्ध किया गया है, TotalPlant Solution (TPS) LCN प्लेटफ़ॉर्म के भीतर उच्च-गति नियतात्मक बस संचार के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
| मॉडल | 51195153-902 (51195153) |
| ब्रांड | Honeywell |
| मूल देश | USA |
| वज़न | 0.16 kg |
| आयाम | लंबाई: 2.5 m |
| संचालन तापमान | -40 deg C से +75 deg C |
| बिजली खपत | निष्क्रिय भौतिक संचरण माध्यम (0 W) |
| केबल प्रकार | RG-6 कोएक्सियल |
| वोल्टेज रेटिंग | 600 V तक |
| जैकेट सामग्री | पॉलीएथिलीन (UV और रसायन प्रतिरोधी) |
| कनेक्टर प्रकार | फैक्टरी में लगाए गए कोएक्सियल कनेक्टर |
4-20 mA HART लूप प्रोटोकॉल और चैनल-से-चैनल आइसोलेशन
51195153-902 ड्रॉप केबल असेंबली प्राथमिक Universal Control Network (UCN) टैप यूनिट्स को Local Control Network (LCN) हार्डवेयर से जोड़ती है और पास-थ्रू उच्च-घनत्व डिजिटल टेलीमेट्री तथा 4-20 mA HART लूप प्रोटोकॉल उपकरण संचार के लिए सिग्नल एज की अखंडता बनाए रखती है। RG-6 कोएक्सियल संरचना विद्युतचुंबकीय हस्तक्षेप, उच्च-आवृत्ति स्विचिंग शोर और कैबिनेट पोटेंशियल अंतर के विरुद्ध अंतर्निहित चैनल-से-चैनल आइसोलेशन प्रदान करती है। इसकी UV और रसायन-प्रतिरोधी पॉलीएथिलीन जैकेट विस्तृत संचालन तापमान सीमाओं में डाइइलेक्ट्रिक क्षरण को रोकती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 51195153-902 ड्रॉप केबल असेंबली को फील्ड में संशोधित या पुनः-टर्मिनेट किया जा सकता है?
उत्तर: नहीं। फील्ड में काटने या दोबारा क्रिम्प करने से फैक्टरी-कैलिब्रेटेड कोएक्सियल विशिष्ट प्रतिबाधा बदल जाती है, जिससे उच्च-आवृत्ति सिग्नल परावर्तन उत्पन्न होते हैं और LCN बस संचार की अखंडता कम हो जाती है।
प्रश्न: इस निष्क्रिय ड्रॉप केबल पर 600 V इंसुलेशन रेटिंग का प्राथमिक उद्देश्य क्या है?
उत्तर: 600 V रेटिंग नियंत्रण कैबिनेट के भीतर पास के मध्यम-वोल्टेज बिजली वितरण तारों के साथ आकस्मिक भौतिक संपर्क होने पर डाइइलेक्ट्रिक ब्रेकडाउन और निरंतर आर्किंग को रोकती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
कनेक्टर संलग्न करना: फैक्टरी में लगाए गए कोएक्सियल कनेक्टरों को टैप इंटरफ़ेस हाउसिंग के साथ संरेखित करें और कैलिब्रेटेड उपकरणों से अंतिम टॉर्क लगाने से पहले हाथ से कसें।
-
बेंड रेडियस सीमाएँ: कैबिनेट रूटिंग के दौरान न्यूनतम स्थैतिक बेंड रेडियस बनाए रखें, ताकि अंदरूनी फोम डाइइलेक्ट्रिक परत का विरूपण और विशिष्ट प्रतिबाधा में बदलाव रोका जा सके।
-
ट्रे पृथक्करण: केबल सेट को समर्पित निम्न-वोल्टेज सिग्नल कंड्यूट में बिछाएँ और इसे उच्च-धारा AC मोटर ड्राइव तथा स्विचिंग पावर फीडर से अलग रखें।
-
जैकेट निरीक्षण: कठोर परिवेशीय परिस्थितियों में पुल-थ्रू कार्य शुरू करने से पहले पॉलीएथिलीन बाहरी जैकेट पर घर्षण या कट के निशानों का निरीक्षण करें।
