उत्पाद विवरण

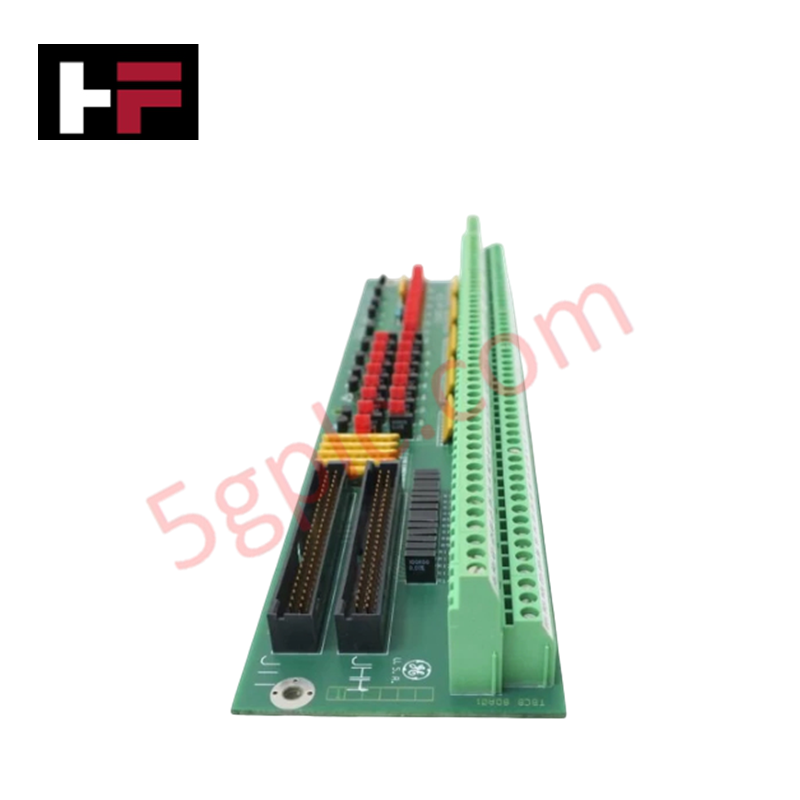

मार्क V स्पीडट्रॉनिक सिस्टम के भीतर सिग्नल इंटरफ़ेस के लिए कॉन्फ़िगर किया गया, GE DS200TBCBG1AAA (DS200TBCB इनपुट टर्मिनेशन मॉड्यूल) RTD और करंट लूप सेंसर लैंडिंग के लिए सीधे भौतिक निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | DS200TBCBG1AAA |
| ब्रांड | जनरल इलेक्ट्रिक |
| उत्पत्ति | यूएसए |
| पावर खपत | +5 V DC, 6 A |
| मुख्य कार्य | RTD और 4-20 mA सिग्नल टर्मिनेशन |
औद्योगिक नियंत्रण और फर्मवेयर संगतता
DS200TBCBG1AAA एक पैसिव इंटरफ़ेस बोर्ड के रूप में कार्य करता है, जो तापमान और प्रक्रिया करंट सिग्नल को कोर के भीतर TCCB बोर्ड तक रूटिंग करके I/O घनत्व स्केलिंग की सुविधा प्रदान करता है। निश्चित हार्डवेयर आर्किटेक्चर के माध्यम से निर्धारक सिग्नल ट्रांसमिशन प्राप्त किया जाता है; मॉड्यूल को फर्मवेयर की आवश्यकता नहीं होती, जिससे फर्मवेयर फ्लैश संगतता आवश्यकताओं से बचा जाता है। आठ इनपुट चैनल हार्डवेयर स्तर पर जंपर्स के माध्यम से पुन: कॉन्फ़िगरेशन का समर्थन करते हैं ताकि 4-20 mA से 0-1 mA सिग्नल रेंज में स्विच किया जा सके। सिग्नल अखंडता को एकीकृत टर्मिनेशन लॉजिक के माध्यम से बनाए रखा जाता है जो सीधे बैकप्लेन बस से इंटरफ़ेस करता है, यह सुनिश्चित करते हुए कि परिवर्तित सेंसर डेटा सिस्टम के नियंत्रण प्रोसेसरों के साथ सही ढंग से मैप हो।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या विशिष्ट चैनलों के लिए इनपुट रेंज को संशोधित किया जा सकता है?
उत्तर: हाँ। आठ 4-20 mA इनपुट चैनल हार्डवेयर जंपर्स के साथ आते हैं जो 0-1 mA इनपुट सिग्नल का समर्थन करने के लिए पुन: कॉन्फ़िगरेशन की अनुमति देते हैं। यह भौतिक समायोजन बोर्ड स्तर पर किया जाना चाहिए।
प्रश्न: क्या यह मॉड्यूल सिस्टम संचालन के दौरान हॉट-स्वैपेबल है?
उत्तर: नहीं। TBCB मॉड्यूल को हटाने या स्थापित करने से पहले डी-एनर्जाइज़ किया जाना चाहिए। मॉड्यूल सर्किटरी को नुकसान या नियंत्रण लूप्स में आकस्मिक व्यवधान से बचाने के लिए संबंधित कोर और टर्मिनल ब्लॉकों से सभी पावर हटाना सुनिश्चित करें।
फील्ड इंस्टॉलेशन दिशानिर्देश
- सिग्नल रूटिंग: सुनिश्चित करें कि सभी RTD और mA सेंसर लीड्स टर्मिनल ब्लॉकों पर सुरक्षित रूप से लैंड किए गए हैं। 4-20 mA लूप्स के लिए सिग्नल ध्रुवीयता की पुष्टि करें ताकि ओपन-सर्किट या उल्टी ध्रुवीयता की स्थिति से बचा जा सके।
- जंपर कॉन्फ़िगरेशन: यदि 0-1 mA इनपुट रेंज का उपयोग कर रहे हैं, तो मॉड्यूल को एनर्जाइज़ करने से पहले संबंधित जंपर्स सही ढंग से सेट किए गए हैं यह सत्यापित करें। गलत जंपर सेटिंग्स नियंत्रक स्तर पर सिग्नल पढ़ने में त्रुटियाँ पैदा कर सकती हैं।
- ग्राउंडिंग और शील्डिंग: सेंसर केबल शील्ड्स को निर्दिष्ट चेसिस ग्राउंड पॉइंट्स पर टर्मिनेट करें। संवेदनशील RTD तापमान मापन सर्किट्स पर कॉमन-मोड शोर को कम करने के लिए कम-इम्पीडेंस ग्राउंड संदर्भ बनाए रखना आवश्यक है।
- कैबिनेट इंटीग्रेशन: मॉड्यूल को कोर असेंबली के स्थान सात में माउंट करें। पिन विकृति से बचने के लिए बैकप्लेन कनेक्टर के साथ उचित संरेखण सुनिश्चित करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
