उत्पाद विवरण

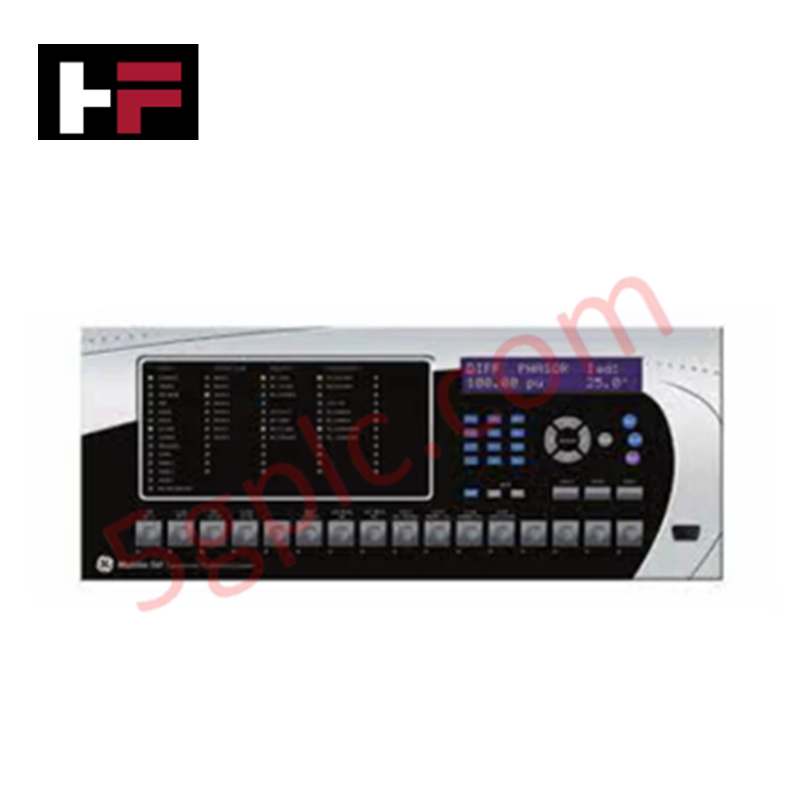

विद्युत सबस्टेशन नेटवर्क में उच्च गति डिफरेंशियल सुरक्षा के लिए कॉन्फ़िगर किया गया, GE T35E00HCH (T35 ट्रांसफॉर्मर प्रोटेक्शन रिले) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। हार्डवेयर छह सेट तक के करंट ट्रांसफॉर्मर (CTs) से इनपुट करंट पढ़ता है ताकि डिफरेंशियल एल्गोरिदम चलाए जा सकें, जबकि IEC 61850 प्रोसेस बस आर्किटेक्चर के माध्यम से डिजिटल डेटा रूट करता है। यह एकीकृत नेटवर्क प्रोटोकॉल और उच्च घनत्व I/O रूटिंग लॉजिक के माध्यम से वाइड-एरिया नेटवर्क में ऑटोमेशन कमांड का प्रबंधन करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | T35E00HCH |
| ब्रांड | GE Multilin |
| उत्पत्ति | तकनीकी विनिर्देश फैक्ट्री उत्पत्ति निर्धारित करते हैं |
| वजन | डिवाइस कॉन्फ़िगरेशन पर निर्भर |
| आयाम | मानक T35 रैक माउंट फ्रेम आकार लागू होता है |
| ऑपरेटिंग तापमान | औद्योगिक-ग्रेड पर्यावरण सहिष्णुता |
| पावर खपत | ऑपरेशनल I/O चयन द्वारा निर्धारित |
| सुरक्षा प्रकार | ट्रांसफॉर्मर डिफरेंशियल सुरक्षा |
| करंट इनपुट | 6 सेट तक के CTs के लिए कनेक्शन |
| संचार प्रोटोकॉल | IEC 61850 संस्करण 1 और 2, Modbus, DNP3 |
| साइबर सुरक्षा सूट | CyberSentry इन्फ्रास्ट्रक्चर (NERC CIP, IEEE 1686, IEC 62443 अनुपालन) |
| डिस्प्ले प्रकार | एकीकृत 7-इंच रंगीन ग्राफिकल डिस्प्ले |
| नेटवर्क सुरक्षा | वाइड-एरिया सुरक्षा के लिए रूटेबल GOOSE (R-GOOSE) |
| प्रोसेस बस समर्थन | IEC 61850-9-2LE, IEC 61869, IEC 61850-9-2 हार्डफाइबर |
| अधिकतम I/O क्षमता | 120 डिजिटल इनपुट या 72 संपर्क आउटपुट तक |
फर्मवेयर फ्लैश संगतता और निर्धारक ईथरनेट नेटवर्क
प्रोसेसिंग आर्किटेक्चर सिंक्रोनस निष्पादन परतों का उपयोग करता है ताकि सक्रिय सुरक्षा ब्लॉकों में फर्मवेयर फ्लैश संगतता लॉक की जा सके, जिससे भारी नेटवर्क डेटा लोड के तहत निष्पादन विलंबता कम हो। प्रोसेसिंग कोर समर्पित ईथरनेट भौतिक परतों को एकीकृत करता है ताकि IEC 61850-9-2 प्रोसेस बस कॉन्फ़िगरेशन पर निर्धारक संचार निष्पादित किया जा सके। यह नेटवर्क जिटर या उच्च घनत्व I/O इंटरप्ट लूप्स को वास्तविक समय डिफरेंशियल ट्रिप अनुक्रमों में देरी करने से रोकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या ट्रांसफॉर्मर डिफरेंशियल सुरक्षा सक्रिय रहते हुए आंतरिक उच्च घनत्व I/O बोर्ड्स को हॉट-स्वैप किया जा सकता है?
उत्तर: नहीं। आंतरिक बैकप्लेन बस लाइव हॉट-स्वैप कार्यक्षमता का समर्थन नहीं करता। किसी भी आंतरिक I/O मॉड्यूल को बदलने या डालने से पहले सहायक पावर को यूनिट से अलग करना आवश्यक है ताकि हार्डवेयर क्षति या अनचाहे रिले ट्रिप निष्पादन से बचा जा सके।
प्रश्न: प्रोसेस बस इंटरफेस डिफरेंशियल ट्रिपिंग के निर्धारक समय को कैसे प्रभावित करता है?
उत्तर: IEC 61850-9-2LE और हार्डफाइबर प्रोसेस बस प्रोटोकॉल के एकीकरण से रिले को डिजिटाइज्ड सैंपल्ड वैल्यूज़ सिंक्रोनस रूप से प्राप्त होती हैं। आंतरिक क्लॉक इन पैकेट्स को निर्धारक नेटवर्क प्रोसेसिंग के माध्यम से संरेखित करता है ताकि परिवर्तनीय नेटवर्क संचार घनत्व के तहत सब-साइकिल ट्रिप मूल्यांकन बना रहे।
फील्ड इंस्टॉलेशन दिशानिर्देश
- ग्राउंडिंग आवश्यकताएँ: चेसिस के पीछे के पैनल पर कॉपर ग्राउंड टर्मिनल से सीधे पैनल ग्राउंड बस बार तक भारी-गेज तांबे के ग्राउंडिंग वायर को कसकर जोड़कर कम-इम्पीडेंस कनेक्शन स्थापित करें।
- CT सर्किट वायरिंग: प्राथमिक सर्किट चालू रहते हुए करंट ट्रांसफॉर्मर के सेकेंडरी लूप को कभी भी ओपन-सर्किट न करें। सभी 6 सेट के CT सेकेंडरी कनेक्शनों के लिए बाहरी शॉर्टिंग ब्लॉक्स का उपयोग करें ताकि परीक्षण के दौरान सुरक्षित पृथक्करण संभव हो।
- शील्डिंग और कंडुइट रूटिंग: सभी प्रोसेस बस फाइबर ऑप्टिक और लो-वोल्टेज डिजिटल सिग्नलिंग केबल्स को पृथक ग्राउंडेड स्टील कंडुइट्स के माध्यम से AC पावर लाइनों या उच्च-वोल्टेज संपर्क आउटपुट तारों से दूर चलाएं ताकि विद्युतचुंबकीय क्रॉस-टॉक समाप्त हो सके।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
