उत्पाद विवरण

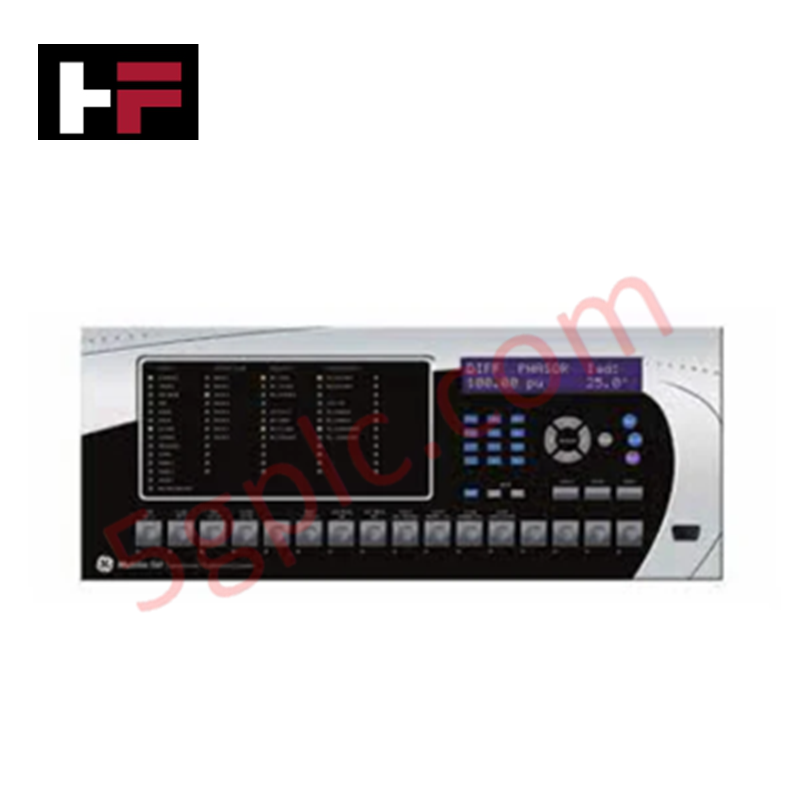

GE T35A00HCHF8CH6UM8AP6CU8AW6C मुख्य T35 ट्रांसफॉर्मर सुरक्षा प्रणाली के रूप में कार्य करता है, जिसका उपयोग औद्योगिक विद्युत प्लेटफार्मों पर उच्च गति ट्रांसफॉर्मर सुरक्षा प्रोफाइलिंग और स्वचालित डायग्नोस्टिक रूटिंग को निष्पादित करने के लिए किया जाता है। हार्डवेयर तीन फेज CTs, एक ग्राउंड CT, और चार VTs से मल्टी-चैनल एनालॉग इनपुट्स को संसाधित करता है ताकि तत्काल अंतरात्मक एल्गोरिदम का मूल्यांकन किया जा सके। यह एकीकृत डिजिटल, फॉर्म-A, और फॉर्म-C आउटपुट रिले मैट्रिस के माध्यम से स्थानीय स्वचालन को प्रबंधित करता है, और एक एम्बेडेड 820 nm मल्टीमोड LED संचार लिंक के जरिए व्यापक क्षेत्र टेलीमेट्री स्थापित करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | T35A00HCHF8CH6UM8AP6CU8AW6C |
| ब्रांड | GE Multilin |
| उत्पत्ति | तकनीकी विनिर्देश फैक्ट्री उत्पत्ति निर्धारित करते हैं |
| वजन | आंतरिक I/O विकल्प घनत्व के अनुसार भौतिक रैक का द्रव्यमान भिन्न होता है |
| आयाम | मानक 19-इंच रैक क्षैतिज पदचिह्न |
| ऑपरेटिंग तापमान | -40 से +85 डिग्री सेल्सियस |
| पावर खपत | स्लॉट कॉन्फ़िगरेशन और सक्रिय रिले लोड पर निर्भर |
| CPU संचार | RS485 और RS485 भौतिक इंटरफेस |
| रेडंडेंसी प्रोटोकॉल | पैरेलल रेडंडेंसी प्रोटोकॉल (PRP) सक्षम |
| इंटरफेस पैनल | अंग्रेज़ी टेक्स्ट डिस्प्ले के साथ वर्टिकल फ्रंट पैनल |
| करंट इनपुट्स | तीन 1 A / 5 A फेज CTs + एक 1 A / 5 A ग्राउंड CT |
| वोल्टेज इनपुट्स | चार 120 V / 240 V VTs |
| डिजिटल और फॉर्म-C I/O | 8 फॉर्म-C संपर्क आउटपुट्स और संबंधित इनपुट्स |
| ट्रांसड्यूसर और फॉर्म-A I/O | 6 फॉर्म-A (कोई मॉनिटरिंग नहीं) आउटपुट्स + 4 डिजिटल इनपुट्स |
| इंटर-रिले संचार | 820 nm, मल्टीमोड, LED, 1 चैनल |
| ऑपरेटिंग वोल्टेज | 125 / 250 V AC/DC पावर सप्लाई |
| संपर्क रेटिंग | 24 VDC से 250 VAC स्विचिंग परिचालन सीमाएं / 10 A करंट |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क एकीकरण
मॉड्यूलर प्रोसेसिंग बैकप्लेन आंतरिक बस पृथक्करण नियमों को लागू करता है ताकि वर्तमान और वोल्टेज सैंपलिंग वेवफॉर्म्स को कड़े समय प्रतिबंधों के तहत संरेखित किया जा सके, जिससे सुरक्षा-इंटरलॉकिंग निष्पादन अवस्थाओं में पूर्ण फर्मवेयर फ्लैश संगतता सुनिश्चित होती है। रियल-टाइम सुरक्षा गणना ब्लॉक स्वतंत्र रूप से सीरियल पृष्ठभूमि पोलिंग कार्यों से चलते हैं, यह सुनिश्चित करते हुए कि पैरेलल रेडंडेंसी प्रोटोकॉल (PRP) इंटरफेस के माध्यम से उच्च घनत्व डेटा वितरण प्राथमिक उप-चक्र ट्रांसफॉर्मर ट्रिप सर्किट्स में विलंब या प्रोसेसिंग जिटर नहीं लाता।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या इस विशिष्ट मॉडल वास्तुकला में फॉर्म-C या ट्रांसड्यूसर I/O बोर्ड्स का लाइव हॉट-स्वैपिंग समर्थन है?
उत्तर: नहीं। आंतरिक प्रोसेसिंग बैकप्लेन और संरचनात्मक पिन लाइव मॉड्यूल निष्कर्षण के लिए डिज़ाइन नहीं किए गए हैं। कार्ड फ्रेम्स को निकालने या स्थापित करने से पहले 125 / 250 V AC/DC मुख्य सप्लाई लाइन को पूरी तरह से सिस्टम से अलग करना आवश्यक है ताकि आंतरिक लॉजिक ट्रैक्स को नुकसान से बचाया जा सके।
प्रश्न: यदि नेटवर्क हस्तक्षेप होता है तो इंटर-रिले संचार लिंक पर डेटा हानि कैसे रोकी जाती है?
उत्तर: 820 nm मल्टीमोड फाइबर ऑप्टिक इंटरफेस डेटा ब्लॉक्स को समर्पित पॉइंट-टू-पॉइंट भौतिक लिंक के माध्यम से सीधे प्रसारित करता है। चूंकि यह भौतिक लिंक स्टेशन सीरियल बस से अलग है, संचार स्थानीयकृत विद्युतचुंबकीय क्रॉस-टॉक और सामान्य-मोड ग्रिड शोर से मुक्त रहता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- चेसिस ग्राउंडिंग: भारी-गेज ग्राउंडिंग स्टड से एक कम-प्रतिरोध तांबे का कंडक्टर सीधे मास्टर स्टेशन पैनल अर्थ बार तक चलाएं।
- CT सर्किट पृथक्करण: उच्च-वोल्टेज ट्रांसफॉर्मर आर्किंग से बचने के लिए तीन फेज CTs और एकल ग्राउंड CT के सेकेंडरी लूप्स को बाहरी परीक्षण ब्लॉकों के माध्यम से शॉर्ट-सर्किट करें, किसी भी टर्मिनल ब्लॉक को डिस्कनेक्ट करने से पहले।
- फाइबर ऑप्टिक हैंडलिंग: वायरवे के अंदर मार्गदर्शन के दौरान 820 nm मल्टीमोड ऑप्टिकल केबल की अधिकतम अनुमत मोड़ त्रिज्या से अधिक न मोड़ें ताकि सिग्नल क्षीणता या ग्लास तनाव फ्रैक्चर से बचा जा सके।
