उत्पाद विवरण

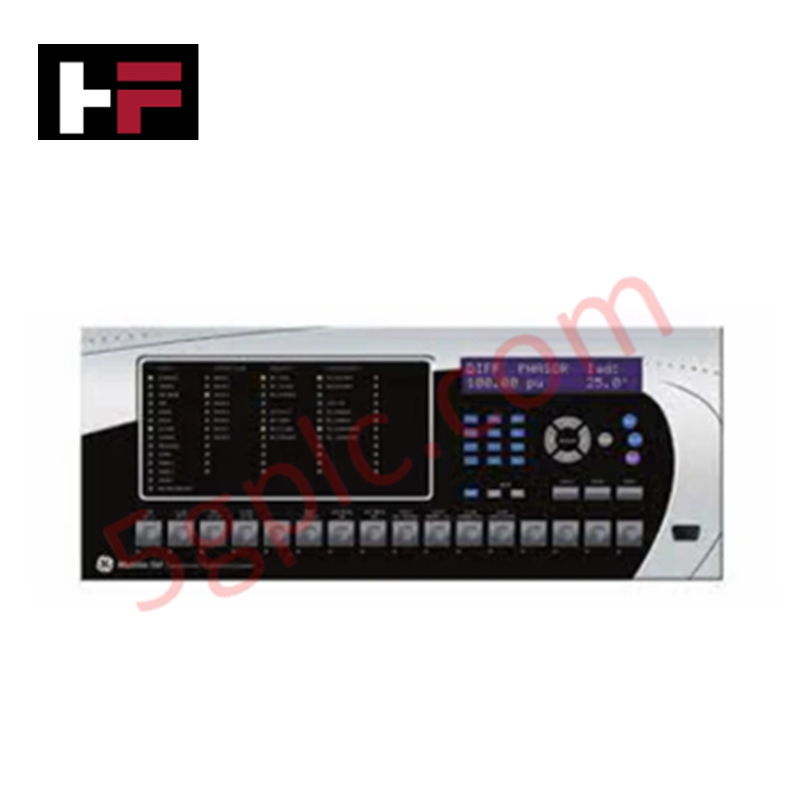

विद्युत उपस्टेशन नेटवर्क में उच्च गति डिफरेंशियल प्रोटेक्टिव प्रोफाइलिंग के लिए कॉन्फ़िगर किया गया, GE T35-U03-HKH-F8L-H6P-M8N-P6P-U6C-WXX (T35 ट्रांसफॉर्मर प्रोटेक्शन रिले) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। हार्डवेयर समर्पित डिजिटल और ट्रांसड्यूसर I/O मैट्रिस का उपयोग करके डायग्नोस्टिक ट्रांसफॉर्मर गणनाएँ करता है, जबकि एकीकृत फाइबर ऑप्टिक और RS485 भौतिक संचार परतों के माध्यम से निरंतर उपस्टेशन बस डेटा को संसाधित करता है। यह प्रोटेक्टिव इंटरलॉकिंग लॉजिक का प्रबंधन करता है और विशेष फर्मवेयर-चालित निष्पादन लूप्स के माध्यम से स्टेशन बस नेटवर्क में मानकीकृत ऑटोमेशन पैरामीटर प्रसारित करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | T35-U03-HKH-F8L-H6P-M8N-P6P-U6C-WXX |
| ब्रांड | GE Multilin |
| उत्पत्ति | तकनीकी विनिर्देश फैक्ट्री उत्पत्ति निर्धारित करते हैं |
| वजन | आंतरिक I/O विकल्प घनत्व के अनुसार भौतिक रैक द्रव्यमान भिन्न होता है |
| आयाम | मानक 19-इंच रैक क्षैतिज पदचिह्न |
| ऑपरेटिंग तापमान | औद्योगिक ग्रेड वर्गीकरण |
| पावर खपत | स्लॉट कॉन्फ़िगरेशन और सक्रिय रिले लोड पर निर्भर |
| CPU संचार | RS485 + मल्टीमोड ST 100BaseFX + IEC 61850 |
| प्रोटोकॉल सॉफ़्टवेयर | IEC 61850, ईथरनेट ग्लोबल डेटा (EGD), PRP, CyberSentry UR |
| मैकेनिकल माउंटिंग | HKH: क्षैतिज 19-इंच रैक माउंट फ्रेम |
| यूजर इंटरफेस | F8L: 7-इंच ग्राफिकल डिस्प्ले, USB पोर्ट, बहुभाषी के साथ फ्रंट पैनल |
| पावर सप्लाई | H6P: 125/250 V AC/DC (रेडंडेंट कॉन्फ़िगरेशन का समर्थन करता है) |
| करंट डायग्नोस्टिक्स | M8N: मानक और संवेदनशील ग्राउंड CT डायग्नोस्टिक्स मॉड्यूल |
| कॉन्टैक्ट आउटपुट्स | P6P: सॉलिड-स्टेट आउटपुट्स, फॉर्म-C आउटपुट्स, डिजिटल इनपुट्स |
| ट्रांसड्यूसर I/O | U6C: परिवर्तनीय एनालॉग/डिजिटल विकल्प (RTD, dcmA, डिजिटल I/O) |
| इंटर-रिले कम्युनिकेशन | मानक मल्टीमोड फाइबर ऑप्टिक चैनल |
फर्मवेयर फ्लैश संगतता और निर्धारक सिग्नल प्रोसेसिंग
एकीकृत प्रोसेसर ब्लॉक सक्रिय सुरक्षा और संचार मैट्रिस के बीच सख्त फर्मवेयर फ्लैश संगतता लागू करता है, जिससे उच्च घनत्व I/O सैंपलिंग के दौरान निष्पादन विचलन रोका जाता है। समर्पित संचार कार्ड पैरेलल रेडंडेंसी प्रोटोकॉल (PRP) आर्किटेक्चर पर निर्धारक प्रोसेसिंग करता है ताकि मल्टीमोड ST 100BaseFX लाइनों पर पैकेट हानि न हो। यह नेटवर्क पृथक्करण सुनिश्चित करता है कि CyberSentry UR के माध्यम से पृष्ठभूमि साइबरसुरक्षा सत्यापन मुख्य डिफरेंशियल ट्रिपिंग रिले लूप्स में विलंबता न लाए।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: यदि एक रेडंडेंट सेकेंडरी पावर सप्लाई मॉड्यूल स्थापित किया गया है तो H6P पावर सप्लाई विकल्प कैसे व्यवहार करता है?
उत्तर: डुअल मॉड्यूल आंतरिक बैकप्लेन बस पर लोड-शेयरिंग, हॉट-स्टैंडबाय कॉन्फ़िगरेशन में काम करते हैं। यदि एक स्रोत में पूर्ण वोल्टेज ड्रॉपआउट होता है, तो दूसरा मॉड्यूल तुरंत पूर्ण करंट लोड को बनाए रखता है बिना सिस्टम इनिशियलाइज़ेशन लूप्स या माइक्रो-सेकंड ड्रॉप्स के प्रोटेक्टिव प्रोसेसिंग बस पर।
प्रश्न: क्या स्लॉट M, P, और U में ट्रांसड्यूसर और सॉलिड-स्टेट I/O मॉड्यूल हॉट-स्वैपेबल हैं?
उत्तर: नहीं। आंतरिक बैकप्लेन पावर वितरण ट्रेसेस लाइव रिमूवल का समर्थन नहीं करते। किसी भी मॉड्यूल प्रतिस्थापन या रखरखाव से पहले पावर सप्लाई पृथक्करण किया जाना चाहिए ताकि ट्रांज़िएंट वोल्टेज स्पाइक्स या अनिर्धारित कॉन्टैक्ट स्थितियों को रोका जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- चेसिस अर्थिंग: 19-इंच रैक एनक्लोजर के पीछे स्थित ग्राउंड स्टड से भारी तांबे के कंडक्टर को सीधे स्टेशन अर्थ ग्रिड नेटवर्क से जोड़ें।
- फाइबर ऑप्टिक हैंडलिंग: मल्टीमोड ST 100BaseFX और इंटर-रिले फाइबर चैनलों के लिए न्यूनतम बेंड रेडियस विनिर्देशों का पालन करें ताकि ऑप्टिकल सिग्नल क्षय या भौतिक तनाव फ्रैक्चर से बचा जा सके।
- सिग्नल पृथक्करण: कम-वोल्टेज ट्रांसड्यूसर सर्किट (RTD और dcmA इनपुट्स) को पृथक ग्राउंडेड स्टील वायरवे में मार्गदर्शित करें, जो उच्च-वोल्टेज 125/250 V AC/DC पावर सप्लाई फीड्स और भारी फॉर्म-C कॉन्टैक्ट आउटपुट सर्किट से दूर हो।
