उत्पाद विवरण

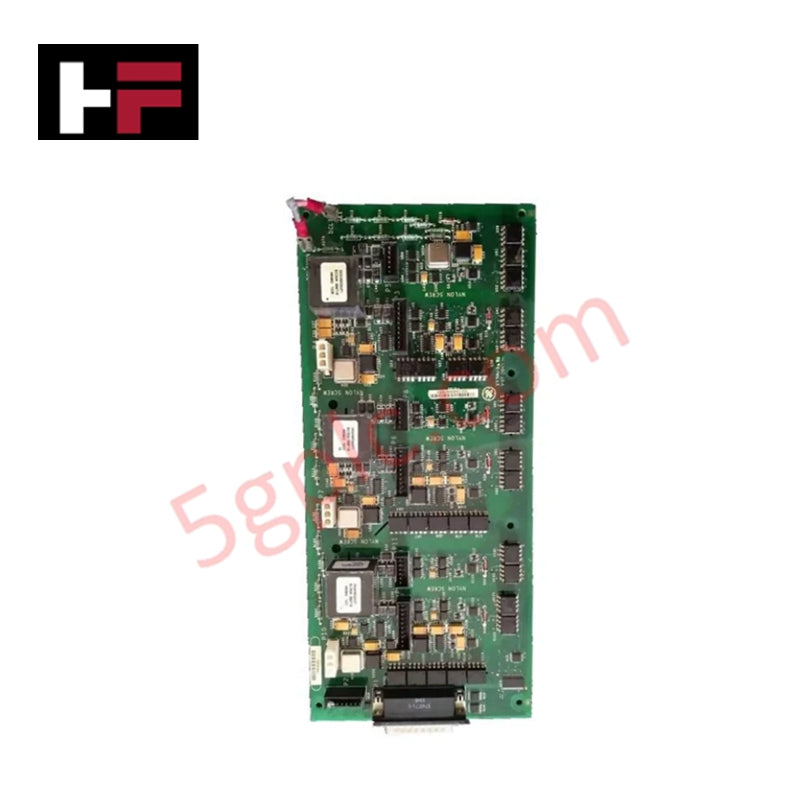

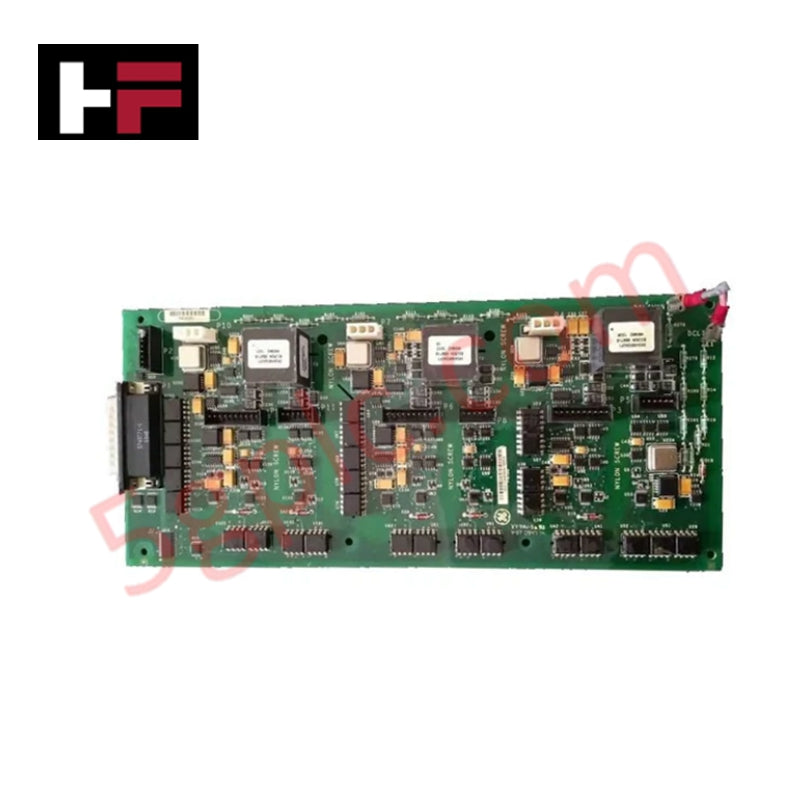

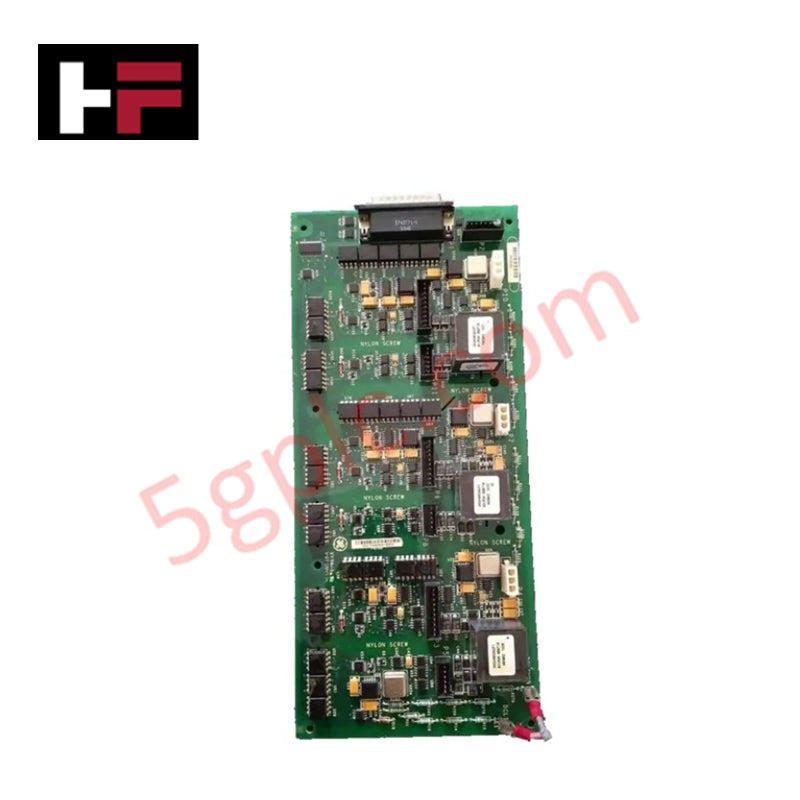

Mark VIe नियंत्रण प्रणालियों में उच्च-घनत्व वाले एनालॉग सिग्नल प्रोसेसिंग के लिए कॉन्फ़िगर किया गया GE IS210AEDBH3ACC (IS210AEDBH3 एनालॉग इनपुट मॉड्यूल) पृथक वोल्टेज अधिग्रहण का प्रत्यक्ष भौतिक/विद्युत कार्यान्वयन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | IS210AEDBH3ACC |
| ब्रांड | GE (General Electric) |
| मूल देश | USA |
| आयाम | 10 cm x 10 cm x 2 cm |
| संचालन तापमान | -40 से 85 deg C |
| विद्युत खपत | 24 VDC बाहरी आपूर्ति इनपुट |
| सिस्टम श्रृंखला | Mark VIe |
| उत्पाद प्रकार | एनालॉग इनपुट मॉड्यूल |
| चैनल क्षमता | 16 पृथक, डिफरेंशियल एनालॉग इनपुट चैनल |
| इनपुट सिग्नल सीमा | +/-10 VDC |
| पर्यावरणीय सुरक्षा | फैक्टरी में लगाया गया कॉन्फॉर्मल कोटिंग |
| सिस्टम डायग्नोस्टिक्स | ऑनबोर्ड स्थिति और सिस्टम दोष निगरानी |
नियतात्मक नेटवर्क और बैकप्लेन डेटा अधिग्रहण
IS210AEDBH3ACC 16 विद्युत रूप से पृथक इनपुट चैनलों में मौजूद +/-10 VDC डिफरेंशियल सिग्नलों को नियंत्रक मूल्यांकन के लिए डिजिटाइज़्ड डेटा स्ट्रीम में परिवर्तित करता है। Profinet / EtherNet/IP नियतात्मक नेटवर्क में कार्य करते हुए, यह मॉड्यूल सिग्नल की शुद्धता से समझौता किए बिना फील्ड सेंसर इनपुट को सीधे सिस्टम रैक तक भेजता है।
बैकप्लेन बस संचार की गति को बेहतर बनाने के लिए तैयार की गई बोर्ड संरचना सभी जुड़े हुए चैनलों के लिए निरंतर अपडेट चक्र सक्षम करती है। उन्नत आंतरिक डायग्नोस्टिक्स चैनल सर्किट की निरंतरता, वोल्टेज स्तरों और आंतरिक संचालन मापदंडों का लगातार मूल्यांकन करते हैं तथा बैकप्लेन के माध्यम से सीधे केंद्रीय प्रोसेसिंग यूनिटों को रीयल-टाइम स्थिति डेटा भेजते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: IS210AEDBH3ACC द्वारा कौन-सी इनपुट सिग्नल सीमाएं और चैनल आइसोलेशन सुविधाएं समर्थित हैं?
उत्तर: यह मॉड्यूल 16 पृथक, डिफरेंशियल चैनलों में +/-10 VDC सिग्नल इनपुट स्वीकार करता है, जिन्हें फील्ड सेंसरों के बीच ग्राउंड लूप व्यवधान को न्यूनतम करने के लिए डिज़ाइन किया गया है।
प्रश्न: मॉड्यूल सर्किटरी को संचालित करने के लिए मुख्य विद्युत आवश्यकताएं क्या हैं?
उत्तर: बोर्ड ऑनबोर्ड एनालॉग-टू-डिजिटल कन्वर्टरों और सिग्नल कंडीशनिंग लॉजिक को संचालित करने के लिए मानक 24 VDC बाहरी विद्युत आपूर्ति रेल से चलता है।
प्रश्न: क्या संचालन के दौरान IS210AEDBH3ACC कार्ड के लिए लाइव हॉट-स्वैपिंग समर्थित है?
उत्तर: नहीं। फील्ड वायरिंग में आर्किंग और प्राथमिक VME/Mark VIe संचार बस पर सिग्नल त्रुटियों से बचने के लिए कार्ड निकालने या लगाने से पहले सिस्टम की विद्युत आपूर्ति को अलग करना आवश्यक है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- विद्युत आपूर्ति अलग करना: मॉड्यूल को संभालने या स्थापित करने से पहले सभी 24 VDC विद्युत स्रोतों और सिस्टम रैक की आपूर्तियों को डी-एनर्जाइज़ करें।
- ग्राउंडिंग सावधानियां: पैकेज खोलने या सर्किट बोर्ड को छूने से पहले ग्राउंडेड ESD कलाई-पट्टी को बिना पेंट वाले चेसिस अर्थ पॉइंट से जोड़ें।
- भौतिक माउंटिंग: 10 cm x 10 cm PCB को निर्धारित स्लॉट के अंदर कार्ड गाइड रेलों के साथ संरेखित करें और बैकप्लेन कनेक्टरों के संरेखित होने तक असेंबली को धीरे-धीरे पीछे की ओर सरकाएं।
- कनेक्टर कसना: बोर्ड को बैकप्लेन रिसीवर में मजबूती से स्थापित करें, फिर असेंबली को अपनी जगह लॉक करने और ग्राउंड निरंतरता बनाए रखने के लिए सभी रिटेनिंग स्क्रू कसें।
- फील्ड सिग्नल वायरिंग: फील्ड ट्रांसमीटरों को संबंधित +/-10 VDC डिफरेंशियल इनपुट टर्मिनलों से जोड़ें। उच्च-आवृत्ति शोर को कम करने के लिए सिग्नल केबल शील्ड को निर्धारित कैबिनेट ग्राउंडिंग बार पर ग्राउंड करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
