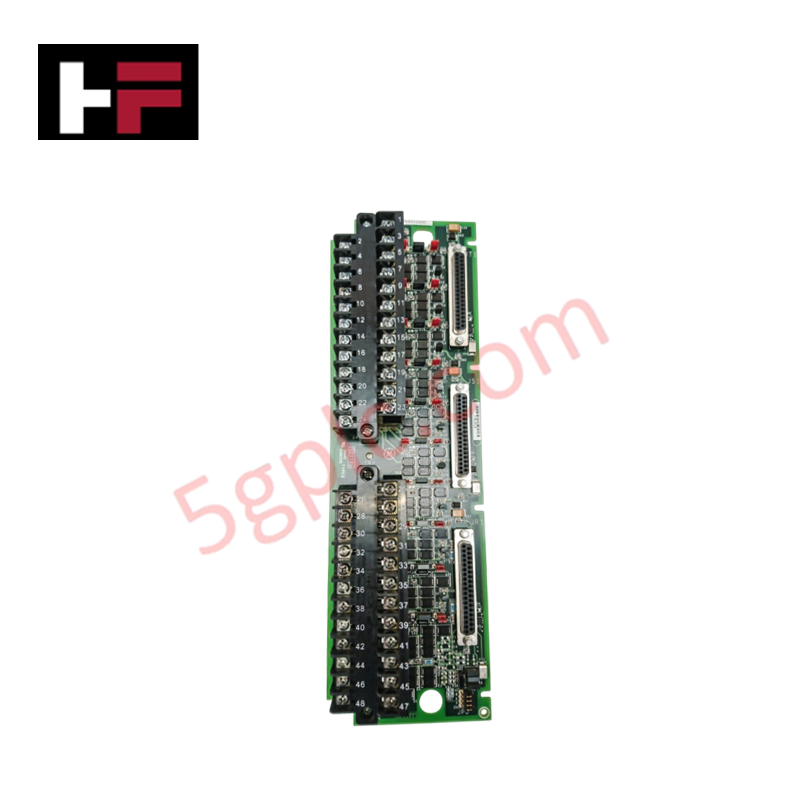

उत्पाद विवरण

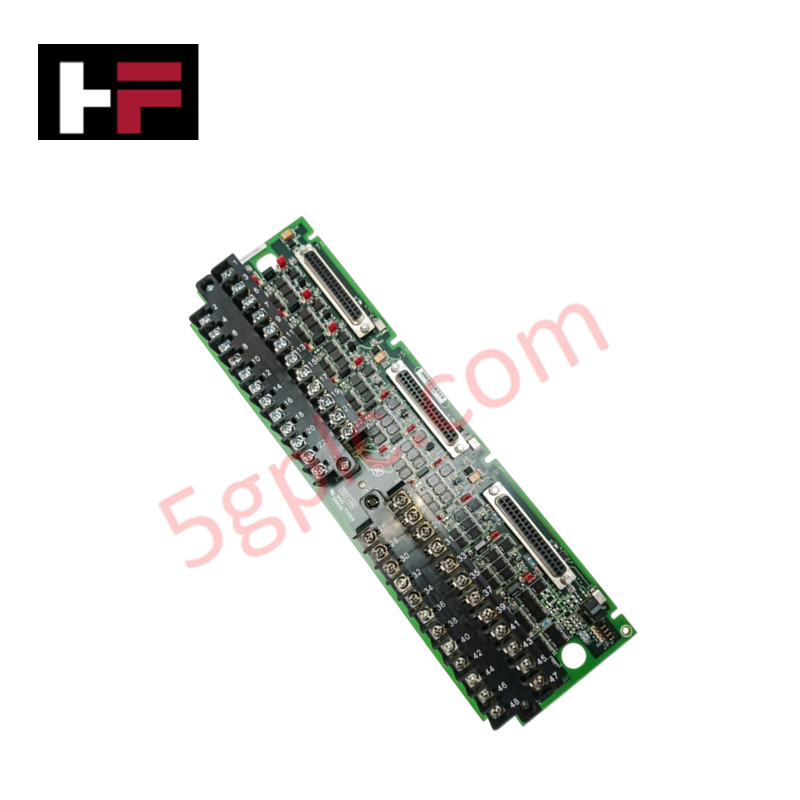

Mark VIe सुरक्षा-इंटीग्रेटेड सिस्टम में एनालॉग सिग्नल प्रोसेसिंग के लिए कॉन्फ़िगर किया गया, GE IS200TBAIS1C (IS200TBAIS1C एनालॉग इनपुट/आउटपुट टर्मिनल बोर्ड) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह टर्मिनल बोर्ड सिम्प्लेक्स और ट्रिपल मॉड्यूलर रेडंडेंसी (TMR) दोनों कॉन्फ़िगरेशन का समर्थन करता है, थर्मोकपल, करंट लूप, और वोल्टेज सिग्नल्स को प्रबंधित करता है और एकीकृत शंट मापन सर्किट्री के माध्यम से सटीक करंट विनियमन की सुविधा प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | IS200TBAIS1C |
| ब्रांड | General Electric |
| मूल | USA |
| वजन | निर्दिष्ट नहीं |
| आयाम | स्टैंडर्ड Mark VIe टर्मिनल बोर्ड फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | औद्योगिक मानक सीमा |
| पावर खपत | कनेक्टेड I/O लूप्स पर निर्भर |
| कनेक्शन प्रकार | 3 x DC-37 पिन I/O प्रोसेसर कनेक्टर्स |
ट्रिपल मॉड्यूलर रेडंडेंसी (TMR) और फेल-सेफ निष्पादन
IS200TBAIS1C Mark VIeS SIS वातावरण में सुरक्षा-प्रमाणित अनुप्रयोगों के लिए डिज़ाइन किया गया है। TMR 2oo3 कॉन्फ़िगरेशन में, टर्मिनल बोर्ड सिग्नल फैनिंग सक्षम करता है, जहां इनपुट R, S, और T नियंत्रण चैनलों में वितरित होते हैं। बोर्ड एकीकृत मापन शंट का उपयोग करता है जो ट्रिपल-कनेक्टेड आउटपुट ड्राइवर्स से करंट को एकत्र करता है, और I/O प्रोसेसरों को सटीक सेटपॉइंट विनियमन के लिए एक सम्मिलित सिग्नल प्रदान करता है। डिज़ाइन फेल-सेफ स्टेट निष्पादन को लागू करता है, यह सुनिश्चित करता है कि I/O प्रोसेसर में किसी भी असंगति की स्थिति में, वोटर लॉजिक सुरक्षा-महत्वपूर्ण स्थिति बनाए रखे। ध्यान दें कि 200 mA आउटपुट विकल्प YAIC-आधारित SIS अनुप्रयोगों में प्रमाणित सुरक्षा मानकों के पालन के लिए प्रतिबंधित है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या IS200TBAIS1C सिम्प्लेक्स एप्लिकेशन टोपोलॉजी के साथ संगत है?
उत्तर: हाँ। बोर्ड सिम्प्लेक्स एप्लिकेशन के लिए समर्पित एकल कनेक्टर (R1) का उपयोग करता है, जबकि TMR कॉन्फ़िगरेशन के लिए सभी तीन DC-37 पिन कनेक्टर्स का उपयोग किया जाता है ताकि रेडंडेंट प्रोसेसिंग का समर्थन किया जा सके।
प्रश्न: TMR मोड में आउटपुट करंट कैसे संभाला जाता है?
उत्तर: TMR मोड में, टर्मिनल बोर्ड तीन जुड़े आउटपुट ड्राइवर्स से करंट को एकत्र करता है। एक ऑनबोर्ड मापन शंट कुल करंट की गणना करता है, जिसे फिर I/O प्रोसेसरों को फीड किया जाता है ताकि कमांड किए गए सेटपॉइंट के लिए सटीक विनियमन सुनिश्चित किया जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- इंटरफेस केबलिंग: I/O प्रोसेसरों को तीन DC-37 पिन पोर्ट्स से कनेक्ट करें। सिम्प्लेक्स सेटअप के लिए, सुनिश्चित करें कि R1 पोर्ट का उपयोग हो। TMR के लिए, सभी तीन प्रोसेसरों (R, S, T) से केबलिंग को सिस्टम वायरिंग स्कीमैटिक के अनुसार सत्यापित करें ताकि सिग्नल फेज़ या एड्रेसिंग त्रुटियों से बचा जा सके।
- शील्डिंग और ग्राउंडिंग: सुरक्षा प्रमाणन की अखंडता बनाए रखने के लिए, सभी केबल शील्ड्स को निर्दिष्ट टर्मिनल बोर्ड ग्राउंडिंग पॉइंट्स पर लैंड करें। एनालॉग मापन सर्किट में शोर-जनित त्रुटियों से बचने के लिए सिस्टम कॉमन अर्थ ग्राउंड तक पथ प्रतिबाधा को न्यूनतम रखें।
- टर्मिनल ब्लॉक टॉर्क: फील्ड वायरिंग को लैंड करते समय बैरियर-शैली टर्मिनल ब्लॉकों पर उचित टॉर्क लागू करें। ढीले कनेक्शन प्रतिरोधी उतार-चढ़ाव उत्पन्न कर सकते हैं, जिससे करंट-लूप फीडबैक सिग्नल में अस्थिरता हो सकती है।
- पर्यावरणीय विचार: सुनिश्चित करें कि इंस्टॉलेशन पर्यावरण रेटेड सीमाओं के भीतर हो। संवेदनशील निम्न-स्तरीय एनालॉग इनपुट में EMI कपलिंग से बचने के लिए उच्च-आवृत्ति पावर स्विचिंग उपकरणों के निकटता से बचें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
