उत्पाद विवरण

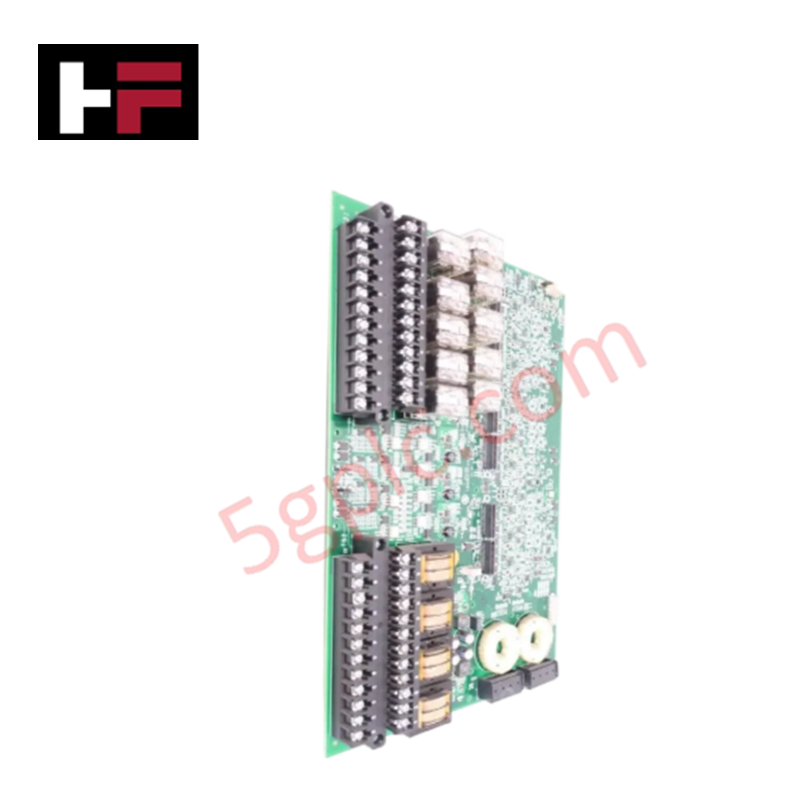

GE IS200ESYSH3A, जिसे IS200ESYSH3A I/O टर्मिनल बोर्ड के रूप में भी सूचीबद्ध किया गया है, EX2100e प्लेटफार्मों के भीतर उत्तेजना नियंत्रण प्रणाली इंटरफ़ेस के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | IS200ESYSH3A |
| ब्रांड | जनरल इलेक्ट्रिक |
| उत्पत्ति | यूएसए |
| नियंत्रण अनुभाग | M1 |
| रेडंडेंसी प्रकार | सिंप्लेक्स नियंत्रण |
प्रोफिनेट / ईथरनेट/IP निर्धारक नेटवर्क
IS200ESYSH3A EX2100e सिस्टम के लिए प्राथमिक सिग्नल अधिग्रहण नोड के रूप में कार्य करता है, जो संलग्न HSLA उच्च गति सीरियल लिंक (HSSL) डॉटरबोर्ड के माध्यम से फील्ड I/O डेटा के आदान-प्रदान की सुविधा प्रदान करता है। यह वास्तुकला ESYS टर्मिनल बोर्ड और केंद्रीय नियंत्रण प्रणाली के बीच निर्धारक संचार सुनिश्चित करती है। बोर्ड दो जनरेटर करंट ट्रांसफार्मर (CT) इनपुट (1 A / 5 A) और दो तीन-फेज पोटेंशियल ट्रांसफार्मर (PT) वोल्टेज इनपुट के एकीकरण का समर्थन करता है ताकि वास्तविक समय प्रतिक्रिया प्रसंस्करण किया जा सके। I/O घनत्व स्केलिंग बोर्ड के ऑनबोर्ड लॉजिक के माध्यम से प्राप्त की जाती है, जो इन एनालॉग इनपुट्स को कंडीशन करता है और 2-ऑफ-3 हार्डवेयर वोटिंग लॉजिक के लिए कॉन्फ़िगर किए गए दो डिस्क्रीट ट्रिप रिले आउटपुट प्रदान करता है। फर्मवेयर फ्लैश संगतता ESYS समूह में बनी रहती है, जो विशिष्ट H-ग्रुप रेडंडेंसी मोड की परवाह किए बिना सुसंगत इंटरफ़ेस व्यवहार सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या IS200ESYSH3A रेडंडेंट (TMR) कॉन्फ़िगरेशन के साथ संगत है?
उत्तर: नहीं। IS200ESYSH3A विशेष रूप से H3 समूह मॉडल के रूप में नामित है, जो इसके संचालन को सिंप्लेक्स नियंत्रण मोड तक सीमित करता है। रेडंडेंट कॉन्फ़िगरेशन के लिए अलग H-सीरीज संस्करण आवश्यक हैं।
प्रश्न: क्या बोर्ड एक साथ 1 A और 5 A CT इनपुट दोनों को संभाल सकता है?
उत्तर: बोर्ड 1 A या 5 A रेटेड जनरेटर CT इनपुट का समर्थन करता है। सटीक कॉन्फ़िगरेशन को बाहरी CT सेकेंडरी रेटिंग के साथ मेल खाना चाहिए ताकि उत्तेजना नियामक के लिए सटीक करंट फीडबैक सुनिश्चित हो सके।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: सुनिश्चित करें कि बोर्ड EX2100e कैबिनेट के भीतर एक स्थिर, कंपन-मुक्त वातावरण में माउंट किया गया है। टर्मिनल बोर्ड चेसिस और नियंत्रण एनक्लोजर के बीच ठोस ग्राउंड संदर्भ सुनिश्चित करने के लिए सभी माउंटिंग हार्डवेयर को सुरक्षित करें।
- सिग्नल पृथक्करण: कम-स्तरीय PT और CT फीडबैक सिग्नल को उच्च-शक्ति PWM मोटर केबल या प्रेरक लोड स्विचिंग लाइनों से दूर मार्गदर्शित करें। सभी एनालॉग इनपुट के लिए शील्डेड केबलिंग का उपयोग करें ताकि विद्युतचुंबकीय हस्तक्षेप को कम किया जा सके।
- कनेक्टर की स्थिति: HSLA HSSL डॉटरबोर्ड कनेक्शन की अखंडता की पुष्टि करें। उच्च गति संचार निरंतरता बनाए रखने के लिए सभी रिबन केबल और D-sub कनेक्टर पूरी तरह से लगे और लॉक किए गए हों।
- रिले टर्मिनेशन: ट्रिप रिले आउटपुट उच्च विश्वसनीयता लॉकआउट उपकरणों के लिए हैं। सुनिश्चित करें कि बाहरी सर्किट वायरिंग उचित आकार की हो और प्रेरक लोड ड्राइव करते समय ऑनबोर्ड रिले संपर्कों की सुरक्षा के लिए सप्रेशन डायोड का उपयोग किया जाए।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
