उत्पाद विवरण
Foxboro FCP280 (RH924YL) प्राथमिक FCP280 फ़ील्ड कंट्रोल प्रोसेसर के रूप में कार्य करता है, जिसका उपयोग Foxboro I/A Series DCS प्लेटफ़ॉर्म पर प्रक्रिया I/O संचार और नियंत्रण लॉजिक निष्पादन के लिए किया जाता है। ARM System on a Chip (SOC) आर्किटेक्चर द्वारा संचालित यह हार्डवेयर-स्तरीय त्रुटि पहचान के साथ 128 MB SDRAM और 128 MB Flash Memory का समन्वय करता है। मॉड्यूल में सिंगल-बिट त्रुटि सुधार और मल्टीपल-बिट त्रुटि पहचान के लिए ECC सपोर्ट है, जो HDLC प्रोटोकॉल लूप के माध्यम से उच्च-विश्वसनीयता वाले प्रक्रिया डेटा आदान-प्रदान को सक्षम बनाता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | FCP280 (RH924YL) |
| ब्रांड | Foxboro |
| मूल स्थान | फ़ैक्टरी से परामर्श करें |

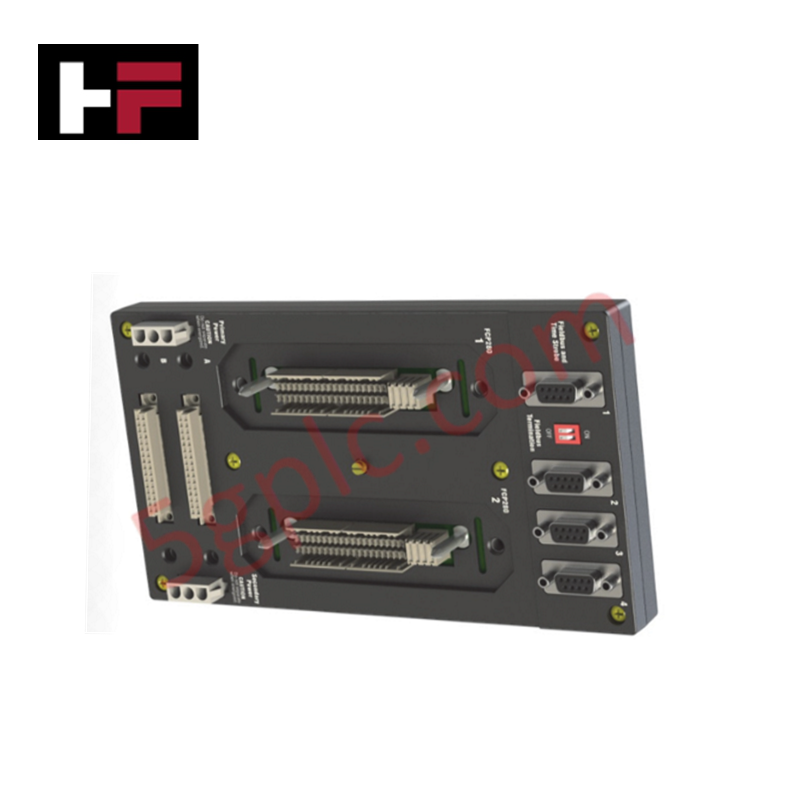

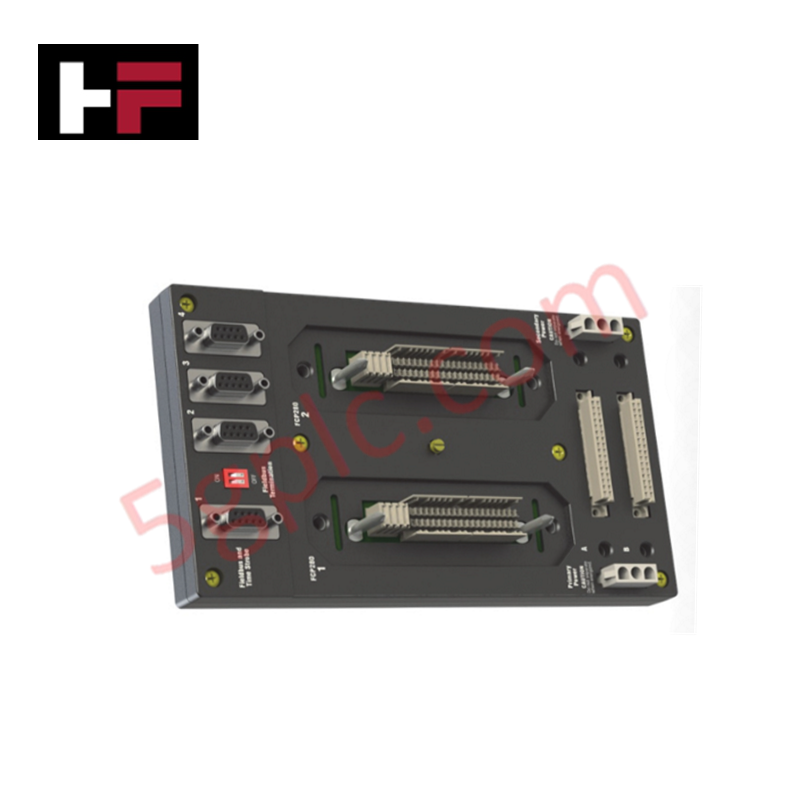

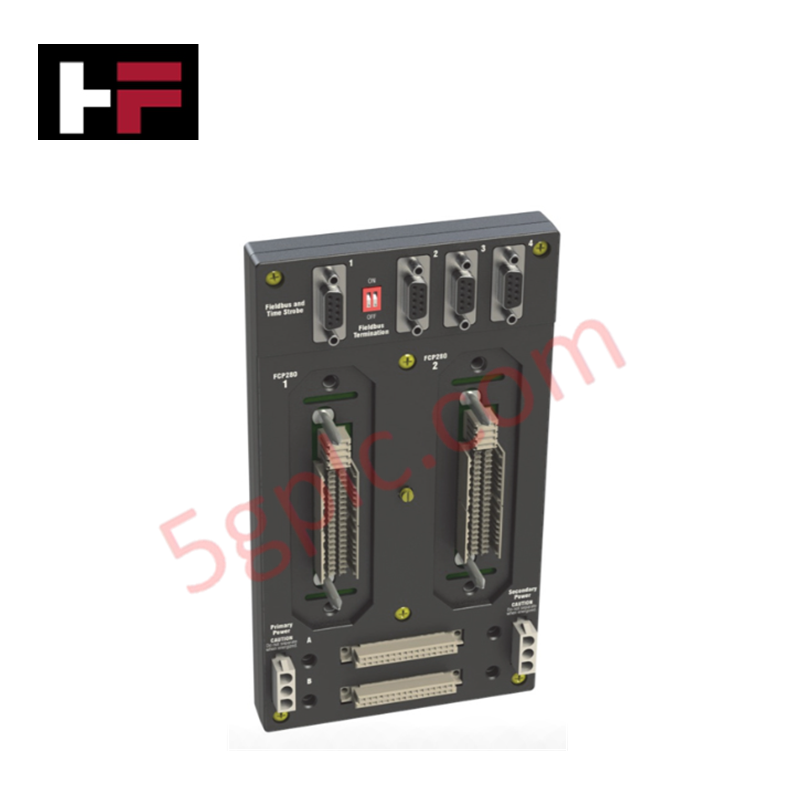

| आयाम | मानक क्षैतिज-माउंटेड बेसप्लेट फ़ॉर्म फ़ैक्टर |
| ऑपरेटिंग तापमान | 0 deg C से 60 deg C |
| बिजली खपत | नाममात्र DCS बैकप्लेन पावर रेल |
| प्रोसेसर प्रकार | ARM System on a Chip (SOC) |
| मेमोरी आवंटन | 128 MB SDRAM, 128 MB Flash Memory |
| त्रुटि पहचान | ECC (सिंगल-बिट सुधार, मल्टीपल-बिट पहचान) |
| फ़ील्डबस प्रोटोकॉल | HDLC |
| ट्रांसमिशन दर | 2 Mbps (200 Series FBMs), 268 Kbps (100 Series FBMs) |
| I/O क्षमता | विस्तारित फ़ील्डबस पोर्ट पर कुल 128 FBMs तक |
| मेमोरी आवंटन ब्लॉक | Classic OLUG: 15.75 MB, Enhanced OLUG: 19.75 MB |
FOUNDATION Fieldbus और Profibus PA कनेक्टिविटी
यह आर्किटेक्चर उच्च-इंटीग्रिटी प्रक्रिया संचार लिंक के माध्यम से वितरित फ़ील्ड इंस्ट्रूमेंट्स के निर्बाध एकीकरण का समर्थन करता है। HDLC लूप के साथ मानकीकृत FOUNDATION Fieldbus और Profibus PA कनेक्टिविटी फ़्रेमवर्क का उपयोग करते हुए, प्रोसेसर मिश्रित 100 Series और 200 Series FBM नेटवर्क पर नियतात्मक डेटा ट्रांसफ़र सुनिश्चित करता है। चैनल-स्तरीय आइसोलेशन और मजबूत बैकप्लेन बस शेड्यूलिंग प्रोपेगेशन विलंब को न्यूनतम करते हैं तथा क्लोज़्ड-लूप नियंत्रण अनुप्रयोगों के लिए कड़े टाइमिंग सिंक्रोनाइज़ेशन को बनाए रखते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: FCP280 पर Classic और Enhanced OLUG ब्लॉक्स के लिए मेमोरी आवंटन सीमाएँ क्या हैं?
उत्तर: प्रोसेसर अपने 128 MB SDRAM सबसिस्टम में Classic OLUG ब्लॉक्स के लिए 15.75 MB और Enhanced OLUG ब्लॉक्स के लिए 19.75 MB आवंटित करता है।
प्रश्न: FCP280 मिश्रित 100 Series और 200 Series FBM आर्किटेक्चर में ट्रांसमिशन दरों को कैसे संभालता है?
उत्तर: यह ड्युअल-रेट HDLC संचार का समर्थन करता है, जिसमें 200 Series FBMs के लिए 2 Mbps और 100 Series FBMs के लिए 268 Kbps की दर से संचालन होता है। यह विस्तारित फ़ील्डबस पोर्ट पर वितरित कुल 128 FBM नोड्स तक का समर्थन करता है।
प्रश्न: क्या प्रोसेसर में मेमोरी त्रुटि जाँच तंत्र शामिल हैं?
उत्तर: हाँ, यह ऑनबोर्ड मेमोरी एरे पर सिंगल-बिट त्रुटि सुधार और मल्टीपल-बिट त्रुटि पहचान के लिए हार्डवेयर-स्तरीय Error Correction Code (ECC) का उपयोग करता है।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
मॉड्यूल डालने से पहले सुनिश्चित करें कि क्षैतिज-माउंटेड बेसप्लेट को ग्राउंडेड DIN रेल या पैनल सतह पर सुरक्षित रूप से एंकर किया गया है। प्रोसेसर हार्डवेयर को संभालने से पहले सत्यापित करें कि बैकप्लेन बस ट्रांज़िएंट क्षति को रोकने के लिए सभी बिजली आपूर्तियाँ डी-एनर्जाइज़्ड हैं। औद्योगिक वातावरण में विद्युतचुंबकीय हस्तक्षेप को कम करने के लिए सभी HDLC संचार केबलों की उचित शील्डिंग और ग्राउंडिंग बनाए रखें। मॉड्यूल को बैकप्लेन कनेक्टर में स्थापित करने से पहले पिन-टू-पिन संरेखण सत्यापित करें।
