उत्पाद विवरण

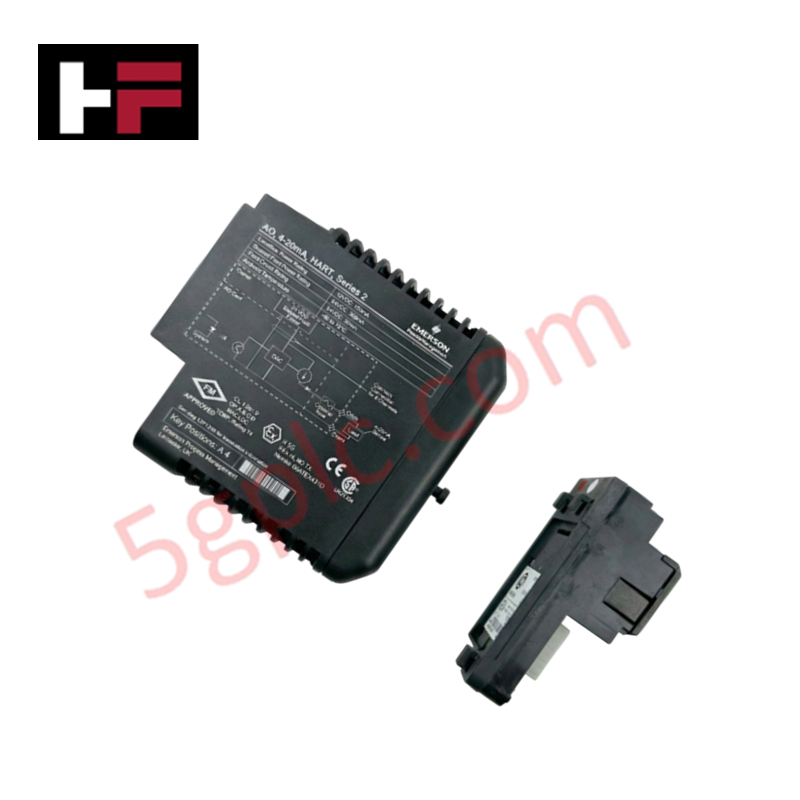

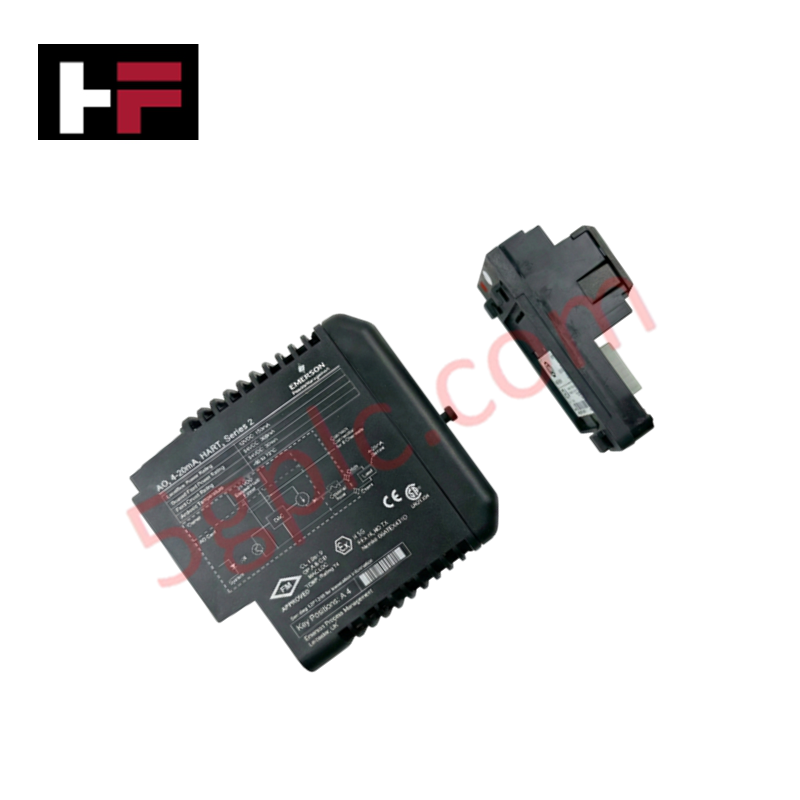

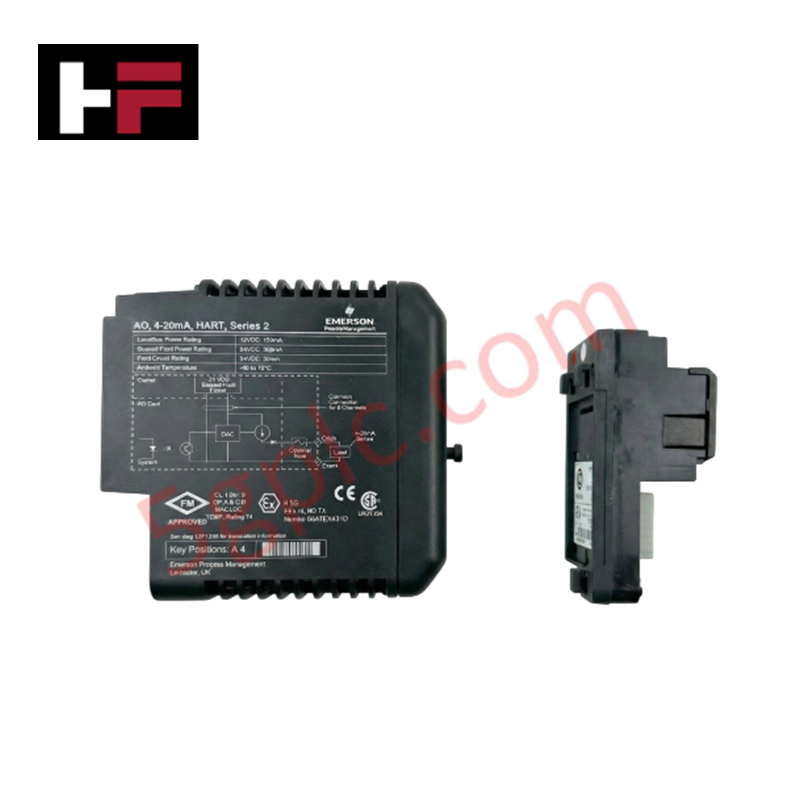

DeltaV I/O सबसिस्टम में एनालॉग सिग्नल आउटपुट के लिए कॉन्फ़िगर किया गया, Emerson VE4005S2B1 (VE4005S2B1) एनालॉग आउटपुट टर्मिनेशन ब्लॉक 8-चैनल 4-20 mA नियंत्रण सिग्नल वितरण का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | VE4005S2B1 |
| ब्रांड | Emerson |
| उत्पत्ति | USA |
| वजन | 2.0 किग्रा |
| आयाम | मानक M-सीरीज ब्लॉक फुटप्रिंट |
| ऑपरेटिंग तापमान | निर्दिष्ट नहीं |
| पावर खपत | निष्क्रिय वितरण |
| चैनल संख्या | 8 चैनल |
| सिग्नल प्रकार | 4-20 mA |
प्रोसेस नियंत्रण: चैनल-से-चैनल पृथक्करण
VE4005S2B1 टर्मिनेशन ब्लॉक सिग्नल वितरण को सक्षम बनाता है जबकि DeltaV I/O कैरियर पर चैनल-से-चैनल पृथक्करण बनाए रखता है। यह संरचनात्मक पृथक्करण ग्राउंड लूप और विद्युत हस्तक्षेप को समानांतर आउटपुट लूप्स के बीच फैलने से रोकता है। 4-20 mA सिग्नल पथों को भौतिक रूप से अलग करके, यह ब्लॉक सुनिश्चित करता है कि एक एक्ट्यूएटर सर्किट में अस्थायी वोल्टेज या दोष स्थितियां आसन्न चैनलों के नियंत्रण सिग्नल की अखंडता को प्रभावित न करें। यह डिज़ाइन एनालॉग आउटपुट कार्ड के विद्युत प्रदर्शन को बनाए रखता है, जिससे सभी 8 चैनलों में निश्चित लूप करंट विनियमन सुनिश्चित होता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या यह टर्मिनेशन ब्लॉक फील्ड-साइड लूप पावर का समर्थन करता है?
उत्तर: VE4005S2B1 एक निष्क्रिय टर्मिनेशन घटक है जिसे एनालॉग आउटपुट कार्ड से फील्ड डिवाइसेस तक सिग्नल रूट करने के लिए डिज़ाइन किया गया है। आवश्यक लूप पावर सिस्टम पावर सप्लाई द्वारा I/O कैरियर बैकप्लेन या बाहरी स्रोतों के माध्यम से प्रदान किया जाना चाहिए, जो विशिष्ट लूप कॉन्फ़िगरेशन पर निर्भर करता है।
प्रश्न: क्या यह ब्लॉक सिस्टम संचालन के दौरान हॉट-स्वैपेबल है?
उत्तर: VE4005S2B1 को DeltaV M-सीरीज कैरियर्स पर उपयोग के लिए डिज़ाइन किया गया है जो हॉट-स्वैपिंग का समर्थन करते हैं। हालांकि, भौतिक हटाने से पहले संबंधित एनालॉग आउटपुट चैनल को DeltaV सॉफ़्टवेयर में सुरक्षित स्थिति या मैनुअल नियंत्रण मोड में रखा जाना चाहिए ताकि अनियंत्रित एक्ट्यूएटर मूवमेंट से बचा जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
माउंटिंग: M-सीरीज I/O कैरियर पर टर्मिनेशन ब्लॉक को स्नैप करें। सुनिश्चित करें कि मैकेनिकल कीइंग पिन सही ढंग से संरेखित हों ताकि यह पुष्टि हो सके कि ब्लॉक इच्छित स्लॉट स्थिति में लॉक हो गया है।
-
वायरिंग: सभी 4-20 mA लूप्स के लिए शील्डेड ट्विस्टेड पेयर केबलिंग का उपयोग करें ताकि विद्युतचुंबकीय हस्तक्षेप कम हो सके। केबल शील्ड्स को कैरियर पर निर्दिष्ट ग्राउंड लग से समाप्त करें ताकि कैबिनेट ग्राउंड के लिए कम प्रतिबाधा संदर्भ सुनिश्चित हो सके।
-
टाइटनिंग: सभी टर्मिनल स्क्रू को निर्दिष्ट टॉर्क पर कसें। अधिक टॉर्क लगाने से बचें, क्योंकि इससे टर्मिनल ब्लॉक के आंतरिक संपर्क प्लेटों को यांत्रिक क्षति हो सकती है।
-
सत्यापन: कमीशनिंग से पहले, लूप निरंतरता और ध्रुवीयता की पुष्टि करें। नियंत्रक से कमांड किए गए मानों के अनुरूप 4-20 mA आउटपुट करंट को मापने के लिए फील्ड लूप के साथ श्रृंखला में करंट मापें।
