उत्पाद विवरण

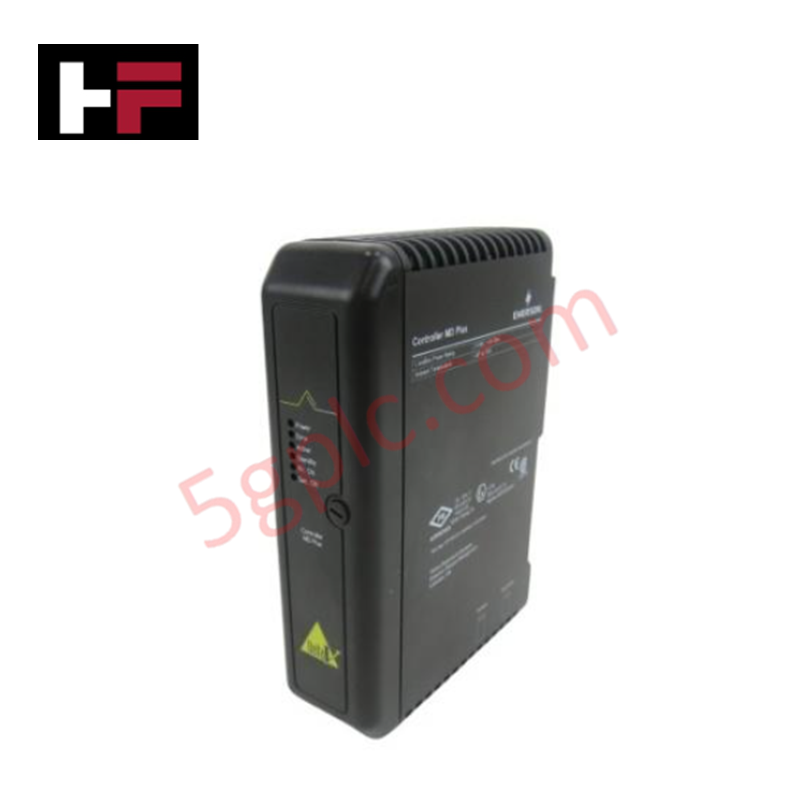

DeltaV ऑटोमेशन सिस्टम में उच्च गति प्रक्रिया नियंत्रण के लिए कॉन्फ़िगर किया गया, Emerson VE3006 (VE3006 MD प्लस कंट्रोलर) वितरित नेटवर्क प्लेटफार्मों पर नियामक और लॉजिक नियंत्रण लूप्स के सीधे भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | VE3006 |
| ब्रांड | Emerson |
| मूल | USA |
| वजन | 2.0 किग्रा |
| आयाम | मानक 2-वाइड कंट्रोलर कैरियर स्लॉट |
| ऑपरेटिंग तापमान | -40 डिग्री C से 70 डिग्री C |
| पावर खपत | 5.0 W (सामान्य); 7.0 W (अधिकतम) |
| यूजर मेमोरी | 48 MB |
| फ्यूज सुरक्षा | 3.0 A (अप्रतिस्थापनीय) |
प्रक्रिया नियंत्रण: चैनल-से-चैनल पृथक्करण
VE3006 कंट्रोलर एक ऐसी वास्तुकला का उपयोग करता है जो इसके आंतरिक प्रोसेसिंग कोर और I/O बस इंटरफ़ेस के बीच विद्युत पृथक्करण बनाए रखती है। यह डिज़ाइन कंट्रोलर कैरियर बैकप्लेन पर चैनल-से-चैनल पृथक्करण प्रदान करता है, जिससे जुड़े I/O लूप्स में दोष कंट्रोलर की मुख्य मेमोरी या CPU लॉजिक में फैलने से रोकता है। कंट्रोलर सिस्टम पावर सप्लाई के माध्यम से कैरियर बैकप्लेन से संचालित होता है, जिसमें पृथक पावर प्लेन यह सुनिश्चित करते हैं कि फील्ड-साइड पावर में उतार-चढ़ाव 48 MB यूजर मेमोरी या नियंत्रण प्रोग्राम के निर्धारक निष्पादन में हस्तक्षेप न करें।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या VE3006 MD प्लस कंट्रोलर फील्ड-रिपेयर योग्य है?
उत्तर: नहीं। आंतरिक सर्किटरी फैक्ट्री में असेंबल की गई है, और यूनिट में 3.0 A अप्रतिस्थापनीय फ्यूज होते हैं। यदि फ्यूज ट्रिप या आंतरिक दोष होता है, तो मॉड्यूल को पूरी तरह से बदलना होगा।
प्रश्न: क्या VE3006 को कैरियर चालू रहते हुए हॉट-स्वैप किया जा सकता है?
उत्तर: VE3006 कंट्रोलर कैरियर के भीतर हॉट-स्वैपिंग का समर्थन करता है। पुनरावर्ती कंट्रोलर कॉन्फ़िगरेशन में, डाउनटाइम से बचने के लिए प्राथमिक यूनिट को हटाने से पहले सुनिश्चित करें कि द्वितीयक कंट्रोलर ने प्रक्रिया का नियंत्रण संभाल लिया है।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
माउंटिंग: VE3006 को 2-वाइड पावर/कंट्रोलर कैरियर के दाहिने स्लॉट में स्थापित करें। सुनिश्चित करें कि मॉड्यूल पूरी तरह से बैकप्लेन कनेक्टर के खिलाफ बैठा हो ताकि सुरक्षित पावर और संचार लिंक स्थापित हो सकें।
-
ग्राउंडिंग: कंट्रोलर कैरियर असेंबली को सिस्टम कॉमन ग्राउंड बस से जोड़ें। मॉड्यूल की विद्युतचुंबकीय हस्तक्षेप सुरक्षा और आंतरिक गैल्वैनिक पृथक्करण बाधाओं की प्रभावशीलता के लिए उचित अर्थ बंधन अनिवार्य है।
-
पर्यावरणीय सीमाएं: -40 डिग्री C से 70 डिग्री C के लिए रेटेड होते हुए, 10 g से अधिक आवृत्ति वाले यांत्रिक झटकों या महत्वपूर्ण हवाई क्षारीय प्रदूषकों वाले क्षेत्रों में स्थापना से बचें। कंट्रोलर चेसिस के भीतर गर्मी संचय को रोकने के लिए पर्याप्त ऊर्ध्वाधर वायु प्रवाह सुनिश्चित करें।
-
सत्यापन: भौतिक स्थापना के बाद, सफल पावर-ऑन सेल्फ-टेस्ट (POST) और नेटवर्क सिंक्रोनाइज़ेशन की पुष्टि के लिए DeltaV वर्कस्टेशन डायग्नोस्टिक्स के माध्यम से कंट्रोलर स्थिति की जांच करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
