उत्पाद विवरण

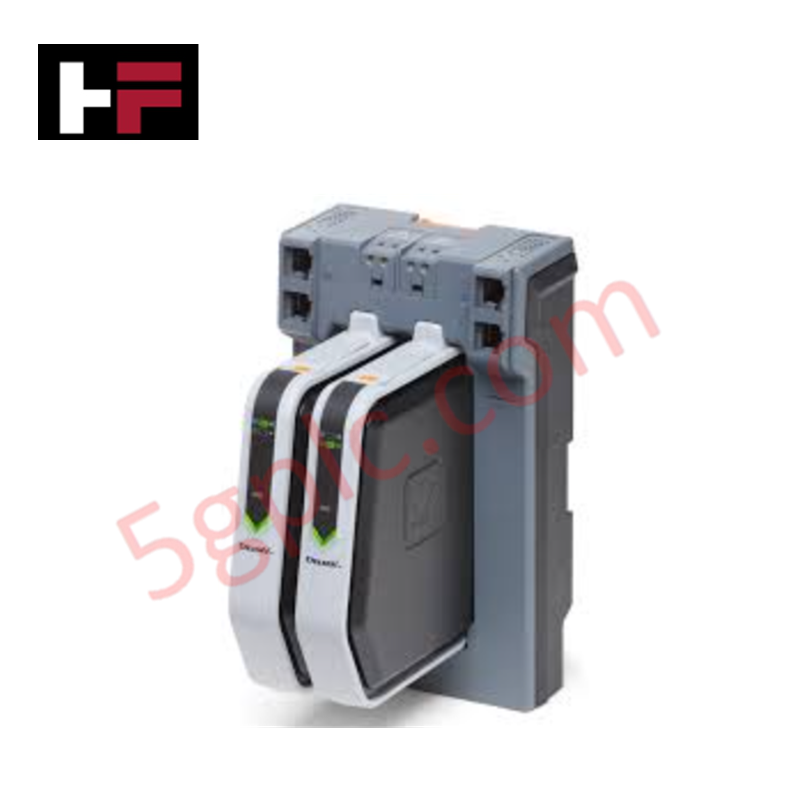

डेल्टाV नियंत्रण नेटवर्क में उच्च-बैंडविड्थ प्रोटोकॉल एकीकरण के लिए कॉन्फ़िगर किया गया, Emerson SE4101 (SE4101 इथरनेट I/O कार्ड) Modbus TCP, EtherNet/IP, IEC 61850 MMS, और OPC UA डेटा अधिग्रहण का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | SE4101 |
| ब्रांड | Emerson |
| मूल | USA |
| वजन | निर्दिष्ट नहीं |
| आयाम | मानक डेल्टाV I/O मॉड्यूल फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | -40 डिग्री C से +70 डिग्री C |
| पावर खपत | 7 W (सिंप्लेक्स) / 13 W (रेडंडेंट) |
| इनपुट वोल्टेज | 24 VDC +/- 10% |
| डिवाइस क्षमता | 256 तक इथरनेट डिवाइस / 32,000 सिग्नल |
प्रोसेस कंट्रोल: FOUNDATION Fieldbus / Profibus PA कनेक्टिविटी
SE4101 तृतीय-पक्ष इथरनेट-आधारित फील्ड इंस्ट्रूमेंटेशन और डेल्टाV नियंत्रण वातावरण के बीच निर्बाध डेटा एकीकरण सक्षम करता है। विभिन्न औद्योगिक संचार प्रोटोकॉल का समर्थन करके, यह कार्ड एक उच्च-गति गेटवे के रूप में कार्य करता है जो 256 अद्वितीय इथरनेट नोड्स से 32,000 प्रोसेस सिग्नल तक स्कैन कर सकता है। हार्डवेयर आर्किटेक्चर I/O इंटरफ़ेस पर चैनल-टू-चैनल पृथक्करण के माध्यम से सख्त विद्युत पृथक्करण बनाए रखता है, जिससे इथरनेट भौतिक परत में दोष कोर कंट्रोलर बैकप्लेन बस को प्रभावित नहीं करते। यह प्रोटोकॉल-निरपेक्ष डिज़ाइन निश्चित डेटा विनिमय की अनुमति देता है और जटिल इथरनेट टोपोलॉजी की विशेष नेटवर्क विलंबताओं को संभालने के लिए आवश्यक बफ़रिंग प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: रेडंडेंट और सिंप्लेक्स कॉन्फ़िगरेशन के लिए पावर आवश्यकताएँ क्या हैं?
उत्तर: सिंप्लेक्स कॉन्फ़िगरेशन में, मॉड्यूल अधिकतम 325 mA खपत करता है, जबकि रेडंडेंट कॉन्फ़िगरेशन में लोड अधिकतम 575 mA तक बढ़ जाता है 24 VDC पर। सुनिश्चित करें कि पावर कैरियर इन विशिष्ट करंट आवश्यकताओं को पूरा करने के लिए आकार में हो।
प्रश्न: क्या SE4101 का फर्मवेयर फील्ड-अपग्रेडेबल है?
उत्तर: हाँ। SE4101 डेल्टाV इंजीनियरिंग वर्कस्टेशन के माध्यम से फर्मवेयर फ्लैश संगतता का समर्थन करता है। प्रोटोकॉल स्टैक की अखंडता और सिस्टम-व्यापी समकालिकता सुनिश्चित करने के लिए स्थापित डेल्टा-अपडेट प्रक्रियाओं का पालन करना अनिवार्य है।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
माउंटिंग: SE4101 को डेल्टाV कैरियर पर समर्पित इथरनेट I/O स्लॉट में स्थापित करें। सुनिश्चित करें कि बैकप्लेन इंटरफ़ेस पिन साफ़ हैं और लॉकिंग लीवर स्थिर विद्युत कनेक्शन बनाए रखने के लिए सुरक्षित है।
-
नेटवर्क वायरिंग: औद्योगिक-ग्रेड, शील्डेड RJ45 इथरनेट केबलिंग का उपयोग करें। विद्युत चुम्बकीय हस्तक्षेप (EMI) और सिग्नल क्षय को कम करने के लिए नेटवर्क ट्रैफ़िक को उच्च-वोल्टेज AC पावर कंड्यूट से अलग रखें।
-
ग्राउंडिंग: कैरियर असेंबली को कैबिनेट अर्थ ग्राउंड बस से जोड़ें। मॉड्यूल की एकीकृत सर्ज सुरक्षा और शोर प्रतिरोधकता की प्रभावशीलता सुनिश्चित करने के लिए उचित ग्राउंडिंग आवश्यक है।
-
सत्यापन: मॉड्यूल के डायग्नोस्टिक LED और डेल्टाV नियंत्रण वर्कस्टेशन के माध्यम से लिंक स्थिति की पुष्टि करें। कनेक्टेड इथरनेट नोड्स के लिए स्कैन सेवाओं को सक्षम करने से पहले डिवाइस IP पता और प्रोटोकॉल मैपिंग सही ढंग से कॉन्फ़िगर हैं यह सुनिश्चित करें।
