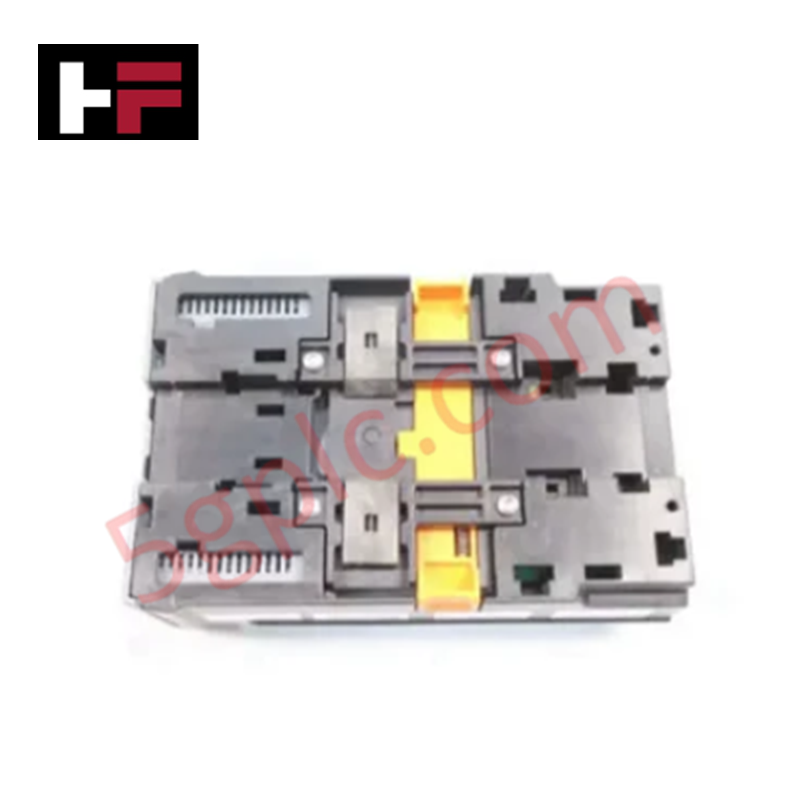

एमर्सन KL4101X1-BA1 DeltaV CIOC CHARM I/O कार्ड कैरियर

उत्पाद अवलोकन

एमर्सन KL4101X1-BA1 डेल्टाV वितरित I/O कैरेक्टराइजेशन (CIOC) आर्किटेक्चर के भीतर एक उच्च-घनत्व CHARM I/O कार्ड कैरियर के रूप में कार्य करता है। यह संरचनात्मक बैकप्लेन फ्रेमवर्क इलेक्ट्रॉनिक मार्शलिंग के लिए भौतिक और विद्युत आधार के रूप में कार्य करता है, जो व्यक्तिगत, एकल-चैनल CHARM मॉड्यूल स्वीकार करता है। कैरियर प्राथमिक सिस्टम बल्क सप्लाई से उच्च-एम्पीयर पुनरावर्ती पावर फीड्स को प्रबंधित करता है और हर प्लग किए गए घटक को नियंत्रित वोल्टेज ट्रैक वितरित करता है। एकीकृत बस के माध्यम से फील्ड वायरिंग को सीधे सॉफ़्टवेयर चैनलों से मैप करके, यह यूनिट पारंपरिक भौतिक क्रॉस-मार्शलिंग टर्मिनल स्ट्रिप्स की जगह लेता है। हम गारंटी देते हैं कि यह CHARM I/O कार्ड कैरियर 100% बिल्कुल नया, मूल फैक्ट्री-सील्ड स्थिति में आता है।

तकनीकी विनिर्देश

इंजीनियरिंग लाभ

• लगातार पुनरावर्ती पावर पाथिंग: कैरियर में 12 A रेटेड दो स्वतंत्र 24 VDC पावर ट्रेस शामिल हैं। यह डिज़ाइन दो अलग-अलग पावर सप्लाई फीड्स को एक साथ संभालता है, जिससे बैकप्लेन मुख्य उपयोगिता ग्रिड विफलता के दौरान भी फील्ड इंस्ट्रूमेंटेशन को सक्रिय रख सकता है।

• कम-इम्पीडेंस पावर डाउन-स्टेपिंग: भारी-ड्यूटी बसबार आंतरिक वोल्टेज को मॉड्यूल स्लॉट्स में 3250 mA पर एक साफ, स्थिर 6.3 VDC तक कम करते हैं। यह कम-इम्पीडेंस लेआउट नाजुक CHARM माइक्रोप्रोसेसर को ग्राउंड लूप से बचाता है और भारी फील्ड रिले या लूप ट्रांसमीटर चलाते समय वोल्टेज सैग को रोकता है।

• उच्च-घनत्व कैबिनेट फुटप्रिंट उन्मूलन: केवल 0.77 पाउंड वजन वाला, यह स्लिम प्रोफाइल मानक औद्योगिक DIN रेलों पर सीधे माउंट होता है। आर्किटेक्चर कई व्यक्तिगत I/O चैनलों को क्षैतिज रूप से पैक करता है, जिससे भीड़भाड़ वाले मरीन एनक्लोजर या रिमोट इंस्ट्रूमेंट एनक्लोजर (RIE) के अंदर महत्वपूर्ण दीवार स्थान बचता है।

• उच्च-आवृत्ति विद्युतचुंबकीय पृथक्करण: एकीकृत मल्टी-लेयर प्रिंटेड बैकप्लेन में व्यापक तांबे की ग्राउंडिंग शीट्स शामिल हैं। ये ग्राउंड संरचनाएं निकटवर्ती वैरिएबल फ्रिक्वेंसी ड्राइव्स (VFDs) और भारी स्विचगियर से उत्पन्न औद्योगिक विद्युतचुंबकीय हस्तक्षेप (EMI) को रोकती हैं, जिससे डेटा बस भ्रष्टाचार या सिग्नल विकृति से बचाव होता है।

अक्सर पूछे जाने वाले प्रश्न

• क्या यह KL4101X1-BA1 कैरियर अपने मूल फैक्ट्री बॉक्स में आता है?

  हाँ। हम यह हार्डवेयर असेंबली केवल 100% बिल्कुल नया, फैक्ट्री-ओरिजिनल घटक के रूप में प्रदान करते हैं। कैरियर अपने अप्रयुक्त एमर्सन एंटी-स्टैटिक प्रोटेक्टिव रैपिंग में सील रहता है, जो मूल निर्माता बॉक्स के अंदर होता है, सभी आधिकारिक सीरियल बारकोड, गुणवत्ता निरीक्षक चिह्न और सुरक्षा सील को संरक्षित करता है।

• क्या मैं सिस्टम चालू और चल रहा होने पर इस कैरियर बेसप्लेट को बदल सकता हूँ?

  नहीं। जबकि व्यक्तिगत CHARM मॉड्यूल हॉट-स्वैपिंग की अनुमति देते हैं, KL4101X1-BA1 जैसे प्राथमिक बेसप्लेट कैरियर को निकालना या लगाना कोर बैकप्लेन पावर लाइनों को तोड़ देता है और कई सक्रिय फील्ड लूप्स को तुरंत डिस्कनेक्ट कर देता है। आपको इस यूनिट को माउंट या अनमाउंट करने से पहले 12 A, 24 VDC फीडर लाइनों को पूरी तरह से अलग करना होगा।

• सच्ची पुनरावृत्ति सुनिश्चित करने के लिए मुझे डुअल इनपुट पावर टर्मिनलों को कैसे वायर करना चाहिए?

  प्राथमिक इनपुट टर्मिनलों को एक स्वतंत्र बल्क 24 VDC पावर सप्लाई मॉड्यूल से कनेक्ट करें और द्वितीयक इनपुट टर्मिनलों को एक अलग बैकअप बैटरी सिस्टम या द्वितीयक पावर फेज़ से रूट करें। यह अलग रूटिंग सुनिश्चित करती है कि एकल सप्लाई विफलता कैरियर के दोनों पावर ट्रेस को डिसेबल न कर सके।

• पारंपरिक PLC रैकों की तुलना में इस कैरियर का उपयोग करने का क्या लाभ है?

  यह कैरियर इलेक्ट्रॉनिक मार्शलिंग सक्षम करता है। समर्पित मल्टी-कोर केबल्स को फिक्स्ड मल्टी-चैनल एनालॉग या डिजिटल कार्ड्स तक चलाने के बजाय, आप इस कैरियर पर किसी भी स्लॉट में कोई भी CHARM प्रकार (AI, AO, DI, DO) रख सकते हैं। डेल्टाV सिस्टम सॉफ़्टवेयर फिर स्वचालित रूप से चैनल प्रकार का पता लगाता है और मैप करता है, जिससे इंजीनियरिंग, ड्राइंग और पैनल निर्माण लागत में 40% तक की बचत होती है।
