उत्पाद विवरण

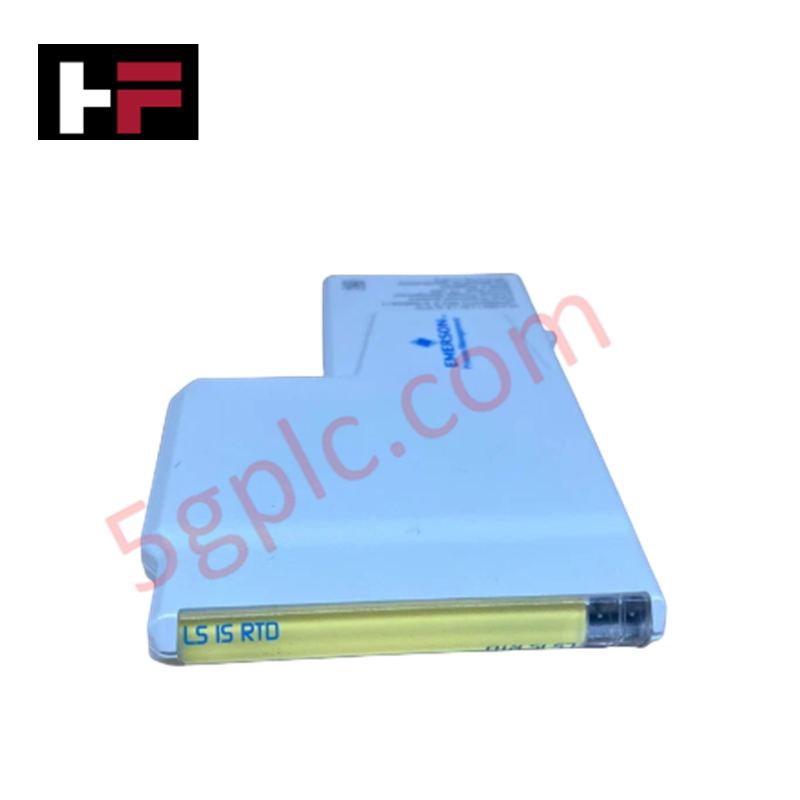

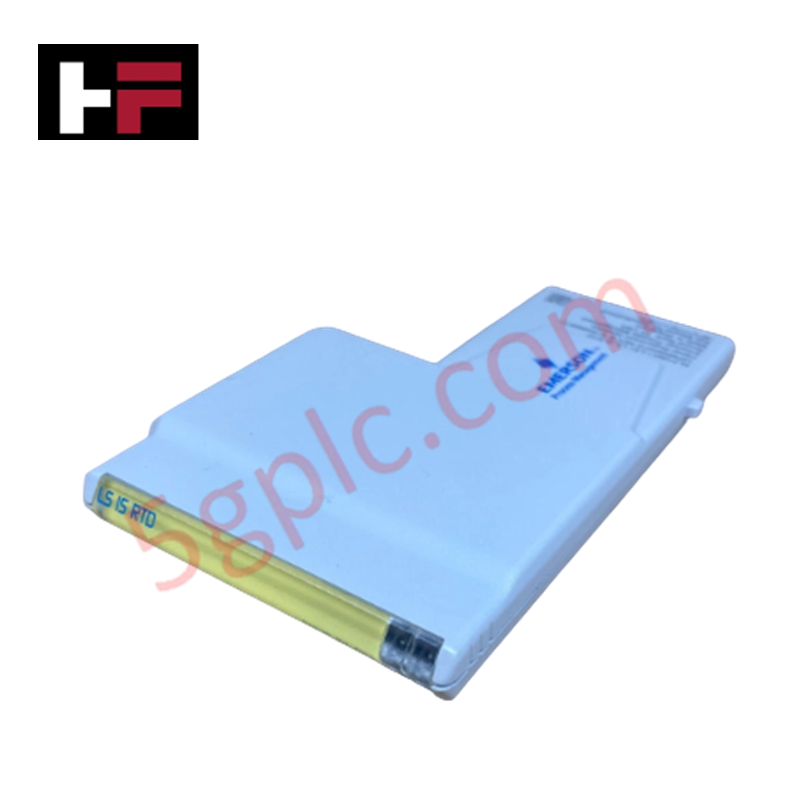

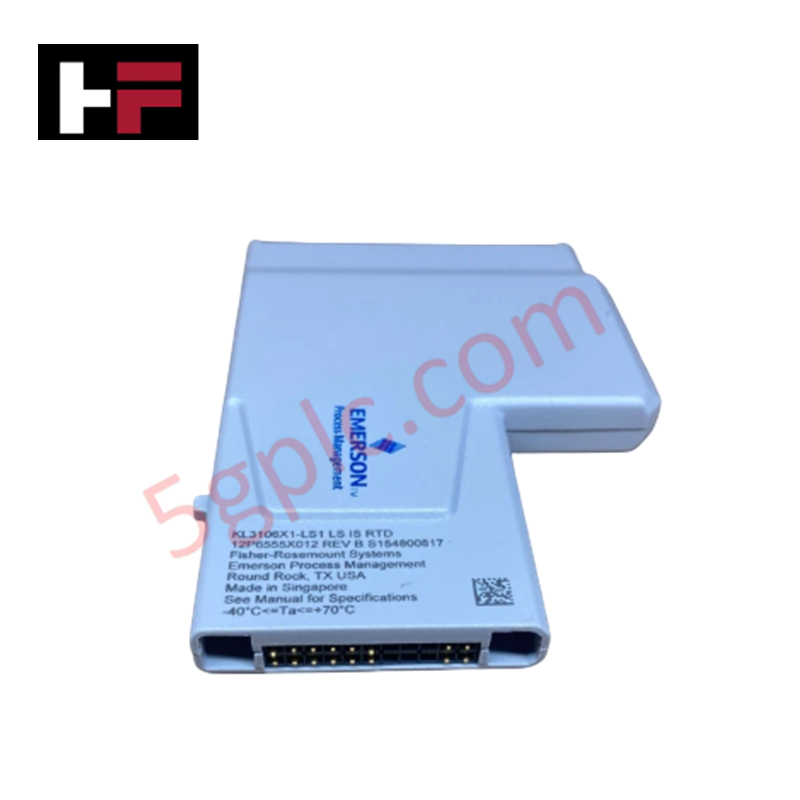

Emerson KL3106X1-LS1, जिसे KL3106X1-LS1 Intrinsically Safe RTD/Resistance Input CHARM Module के रूप में भी सूचीबद्ध किया गया है, एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है जो DeltaV इलेक्ट्रॉनिक मार्शलिंग सबसिस्टम में निम्न-वोल्टेज प्रतिरोध संकेत अधिग्रहण के लिए होता है। यह यूनिट सीधे खतरनाक वातावरण में स्थित प्रतिरोध तापमान डिटेक्टर (RTDs) और ओमिक उपकरणों के साथ इंटरफेस करता है, सीधे डाउन-लूप सिग्नल कंडीशनिंग करता है और भौतिक तापमानों को सिस्टम बैकप्लेन नेटवर्क पर प्रक्रिया डेटा ब्लॉकों में डिजिटाइज़ करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | KL3106X1-LS1 |
| ब्रांड | Emerson |
| मूल | U.S.A. |
| वजन | 0.03 किग्रा |
| आयाम | 5.1 सेमी x 1.9 सेमी x 3.2 सेमी |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस |
| पावर खपत | +6.3 VDC पर 0 mA (CHARM बस), +24 VDC पर 23 mA (फील्ड सर्किट) |
| आउटपुट पैरामीटर | ऊर्जा-सीमित 24 VDC, अधिकतम 100 mA |
| इनपुट सिग्नल प्रकार | RTD, ओमिक प्रतिरोध चर |
| शॉक प्रतिरोध | 10g 1/2 साइन वेव 11 मिलीसेकंड के लिए |
| वाइब्रेशन प्रतिरोध | 5 से 16 Hz पर 1 मिमी पीक-टू-पीक; 16 से 150 Hz पर 0.5g |
| हवा में प्रदूषक | ISA-S71.04 क्लास G3 अनुपालन |
| सापेक्ष आर्द्रता | 5% से 95% गैर-संघनन |
चैनल-से-चैनल पृथक्करण और RTD प्रसंस्करण
इस बेसप्लेट-माउंटेड घटक का यांत्रिक निष्पादन थर्मल मापन विश्वसनीयता बनाए रखने के लिए गैल्वैनिक पृथक्करण बाधाओं पर निर्भर करता है। मॉड्यूल वास्तुकला में उच्च-सटीक एनालॉग-से-डिजिटल रूपांतरण पैरामीटर शामिल हैं जो सक्रिय चैनल-से-चैनल पृथक्करण के साथ जुड़े होते हैं। यह विद्युत सीमा संवेदनशील मापन सर्किट्री की सुरक्षा करती है, यह सुनिश्चित करते हुए कि ग्राउंड फॉल्ट करंट, कॉमन-मोड शोर, या सक्रिय फील्ड RTD वायरिंग ट्रैक पर स्थानीयकृत वोल्टेज ट्रांज़िएंट डेटा मानों को विकृत या पड़ोसी सिग्नल चैनलों पर प्रतिरोध ऑफसेट नहीं ला सकते।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह intrinsically safe RTD मॉड्यूल बेसप्लेट चालू रहते हुए हॉट-स्वैप प्रतिस्थापन का समर्थन करता है?
उत्तर: हाँ। हार्डवेयर कॉन्फ़िगरेशन वास्तविक समय हॉट-स्वैप प्रक्रियाओं को सक्षम करता है बिना आस-पास के सक्रिय टर्मिनल पॉइंट्स को बाधित किए। आंतरिक करंट-सीमित घटक लाइव मॉड्यूल एक्सचेंज के दौरान विद्युत बैकप्लेन बस व्यवधानों और डायग्नोस्टिक ग्लिच को दबाते हैं।
प्रश्न: ऊर्जा-सीमित आउटपुट लूप पर अधिकतम लोड सीमा क्या है?
उत्तर: एकीकृत सुरक्षा बाधा फील्ड सर्किट आउटपुट को 24 VDC पर अधिकतम 100 mA तक सीमित करती है, जिससे थर्मल इंस्ट्रूमेंटेशन लूप को विस्फोटक फील्ड क्षेत्र में ओवरवोल्टेज इग्निशन ऊर्जा देने से बचाया जाता है।
फील्ड स्थापना दिशानिर्देश
-
बेसप्लेट स्लॉट में डालना: CHARM मॉड्यूल के पीछे के टर्मिनल गाइड को बेसप्लेट रिसेप्टर के साथ लंबवत संरेखित करें। समान विद्युत ट्रैकिंग सुनिश्चित करने के लिए नीचे दबाएं जब तक कि डुअल मैकेनिकल रिटेंशन लैच पूरी तरह से क्लिक न करें।
-
Intrinsically Safe वायरिंग पृथक्करण: खतरनाक क्षेत्रों से आने वाले सभी प्रतिरोध सेंसर केबल को अलग-अलग नीले वायरिंग डक्ट्स से गुजरना चाहिए। intrinsically safe पथ और मानक गैर-intrinsically safe पावर इन्फ्रास्ट्रक्चर के बीच न्यूनतम 50 मिमी की दूरी बनाए रखें।
-
शील्ड ग्राउंड रखरखाव: RTD एक्सटेंशन वायर शील्ड को केवल कैरियर ग्राउंडिंग बार असेंबली पर समाप्त करें। सख्त सिंगल-पॉइंट ग्राउंडिंग लेआउट लागू करने से संवेदनशील प्रतिरोध सेंसर ट्रैकों पर कॉमन-मोड शोर उत्पन्न होने से बचा जाता है।
-
पर्यावरण नियंत्रण पैरामीटर: जिन स्थापना स्थलों में क्लास G3 हवा में प्रदूषक होते हैं, वहां मार्शलिंग एनक्लोजर को लगातार पॉजिटिव-प्रेशर एयर फ्लो बनाए रखना चाहिए और सापेक्ष आर्द्रता को 95% गैर-संघनन सीमा से नीचे रखना चाहिए ताकि सक्रिय टर्मिनल संपर्कों को रासायनिक क्षरण से बचाया जा सके।
