उत्पाद विवरण

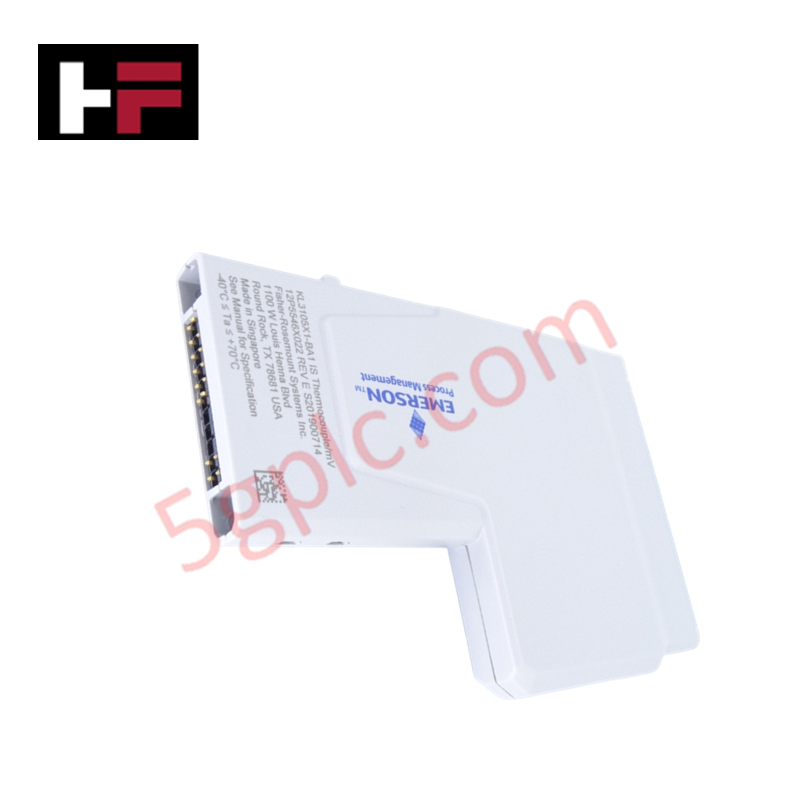

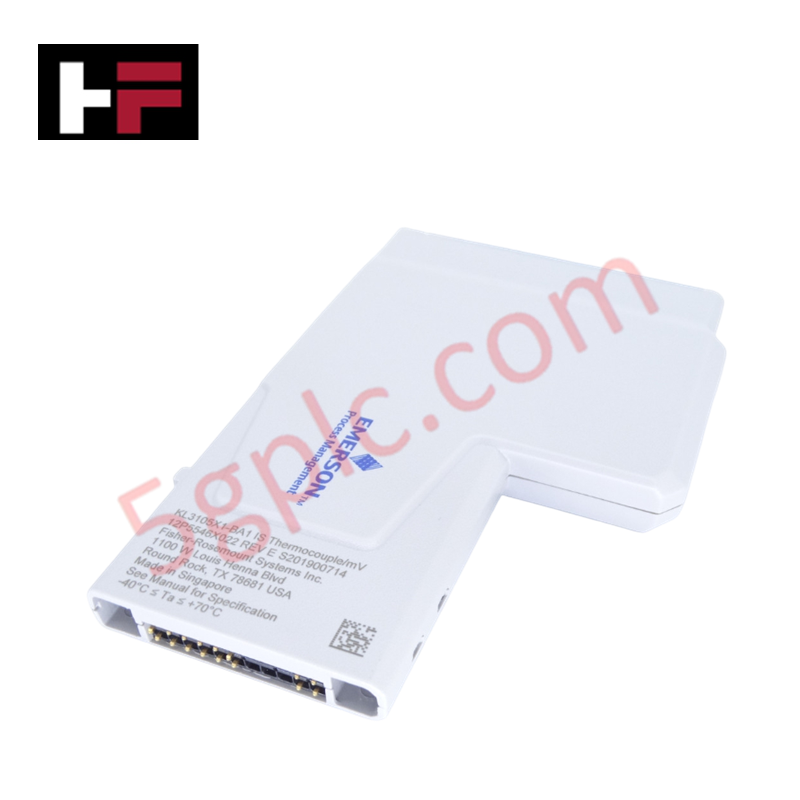

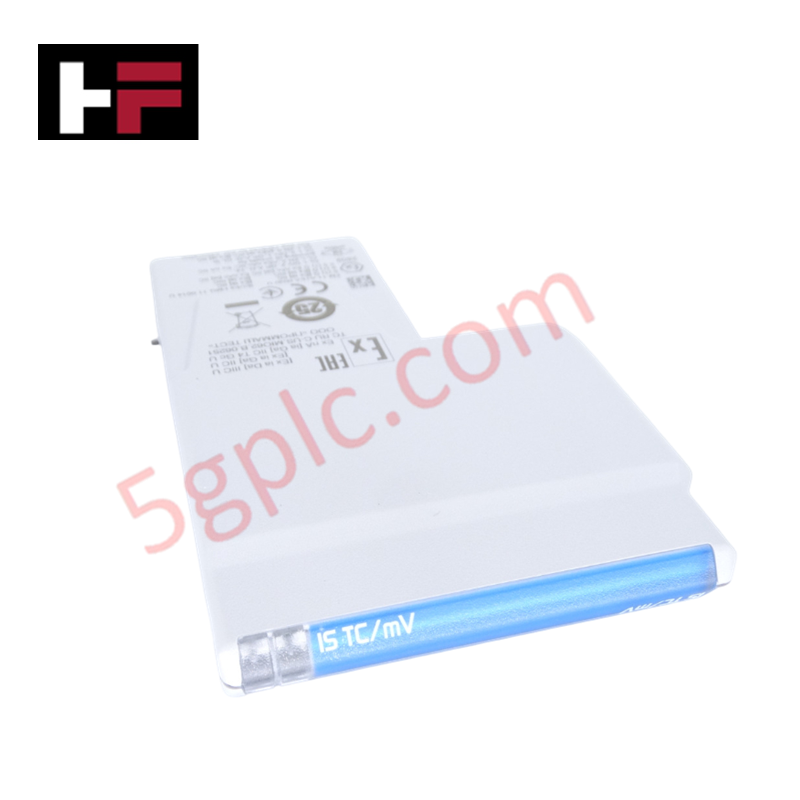

Emerson KL3105X1-BA1, जिसे KL3105X1-BA1 Intrinsically Safe Thermocouple / mV CHARM के रूप में भी सूचीबद्ध किया गया है, डेल्टाV इलेक्ट्रॉनिक मार्शलिंग सबसिस्टम में निम्न-वोल्टेज एनालॉग सिग्नल अधिग्रहण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह यूनिट सीधे मिलिवोल्ट स्रोतों और खतरनाक वातावरण में स्थित थर्मल सेंसरों के साथ इंटरफेस करता है, सीधे डाउन-लूप सिग्नल कंडीशनिंग करता है और भौतिक तापमानों को सिस्टम बैकप्लेन नेटवर्क पर प्रोसेस डेटा ब्लॉकों में डिजिटाइज़ करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | KL3105X1-BA1 |
| ब्रांड | Emerson |
| मूल | U.S.A. |
| वजन | 0.08 किग्रा |
| आयाम | मानक CHARM मॉड्यूल फुटप्रिंट स्लॉट चौड़ाई |
| ऑपरेटिंग तापमान | -40 डिग्री C से +70 डिग्री C |
| पावर खपत | +6.3 VDC पर 0 mA (CHARM बस), +24 VDC पर 23 mA (फील्ड सर्किट) |
| इनपुट सिग्नल प्रकार | थर्मोकपल, मिलिवोल्ट (mV) सेंसर वेरिएबल्स |
| शॉक प्रतिरोध | 10g 1/2 साइन वेव 11 मिलीसेकंड के लिए |
| वाइब्रेशन प्रतिरोध | 2 से 13.2 Hz पर 1 मिमी पीक-टू-पीक; 13.2 से 150 Hz पर 0.7g |
| वायुजनित संदूषक | ISA-S71.04-1985 क्लास G3 अनुपालन |
| सापेक्ष आर्द्रता | 5% से 95% गैर-संघनन |
| टर्मिनल ब्लॉक की | पोजीशन C5 |
कोल्ड जंक्शन क्षतिपूर्ति और चैनल-टू-चैनल पृथक्करण
इस बेसप्लेट-माउंटेड घटक का यांत्रिक निष्पादन थर्मल मापन विश्वसनीयता बनाए रखने के लिए गैल्वैनिक पृथक्करण बाधाओं पर निर्भर करता है। मॉड्यूल वास्तुकला में टर्मिनल ट्रैकिंग ब्लॉकों के भीतर एम्बेडेड कोल्ड जंक्शन क्षतिपूर्ति (CJC) क्षमताएं शामिल हैं जो संदर्भ जंक्शन ड्रिफ्ट के लिए गतिशील समायोजन करती हैं। इसके अलावा, एकीकृत चैनल-टू-चैनल पृथक्करण उच्च-सटीक मिलिवोल्ट रूपांतरण सर्किट्री की सुरक्षा करता है, सक्रिय थर्मोकपल रन पर ग्राउंड फॉल्ट करंट या निम्न-वोल्टेज ट्रांज़िएंट शोर से पड़ोसी सेंसर चैनलों पर डेटा मानों के बदलाव को रोकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या थर्मोकपल इनपुट मॉड्यूल पावर के तहत निरंतर हॉट-स्वैप प्रक्रियाओं का समर्थन करता है?
उत्तर: हाँ। हार्डवेयर को सक्रिय कैरियर बेसप्लेट पर लाइव हॉट-स्वैप इनसर्शन और एक्सट्रैक्शन के लिए रेट किया गया है। आंतरिक करंट सीमाएं हार्डवेयर प्रतिस्थापन के दौरान सिग्नल आर्टिफैक्ट या इलेक्ट्रॉनिक ट्रिप्स को सक्रिय CHARM स्लॉट्स के बीच उत्पन्न होने से रोकती हैं।
प्रश्न: यांत्रिक C5 कीइंग कॉन्फ़िगरेशन फील्ड टर्मिनल तैनाती को कैसे प्रभावित करता है?
उत्तर: C5 टर्मिनल ब्लॉक कीइंग असाइनमेंट एक भौतिक सुरक्षा के रूप में कार्य करता है जो केवल इस विशिष्ट थर्मोकपल/mV कैरेक्टराइजेशन मॉड्यूल को निर्दिष्ट स्लॉट में बैठने की अनुमति देता है, जिससे उच्च-वोल्टेज लूप्स से संवेदनशील निम्न-वोल्टेज मापन सर्किट को नुकसान होने से रोका जाता है।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
बेसप्लेट स्लॉट इनसर्शन: CHARM मॉड्यूल के पीछे के टर्मिनल गाइड को निर्दिष्ट बेसप्लेट रिसेप्टर के साथ लंबवत संरेखित करें। समान विद्युत ट्रैकिंग सुनिश्चित करने के लिए नीचे दबाएं जब तक कि डुअल यांत्रिक रिटेंशन लैच क्लिक न करें।
-
इंट्रिंसिकली सेफ वायरिंग पृथक्करण: खतरनाक क्षेत्रों से आने वाले सभी निम्न-वोल्टेज सेंसर केबल्स को पृथक नीले वायरिंग डक्ट्स के माध्यम से चलाना चाहिए। इंट्रिंसिकली सेफ पथों और मानक गैर-इंट्रिंसिकली सेफ पावर इन्फ्रास्ट्रक्चर के बीच न्यूनतम 50 मिमी की दूरी बनाए रखें।
-
शील्ड ग्राउंड रखरखाव: एक्सटेंशन वायर शील्ड्स को केवल कैरियर ग्राउंडिंग बार असेंबली पर समाप्त करें। सख्त सिंगल-पॉइंट ग्राउंडिंग लेआउट लागू करने से संवेदनशील mV सेंसर ट्रैकों में कॉमन-मोड शोर उत्पन्न होने से बचता है।
-
पर्यावरण नियंत्रण पैरामीटर: क्लास G3 वायुजनित संदूषकों वाले इंस्टॉलेशन साइट्स के लिए, मार्शलिंग एनक्लोजर को सकारात्मक दबाव बनाए रखना चाहिए और सक्रिय संपर्कों को क्षरण से बचाने के लिए सापेक्ष आर्द्रता को 95% गैर-संघनन सीमा से नीचे रखना चाहिए।
