उत्पाद विवरण

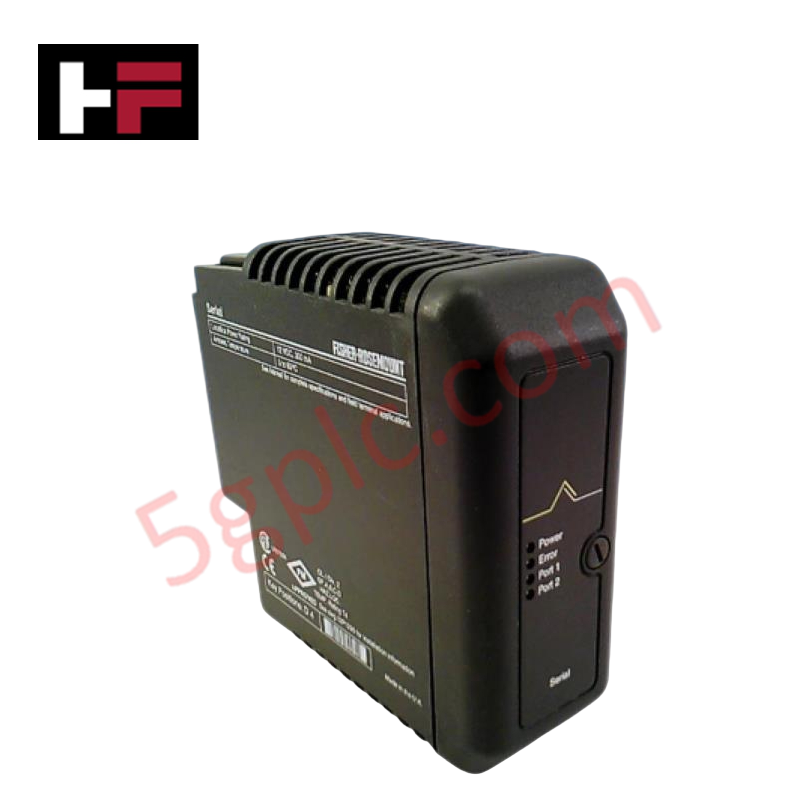

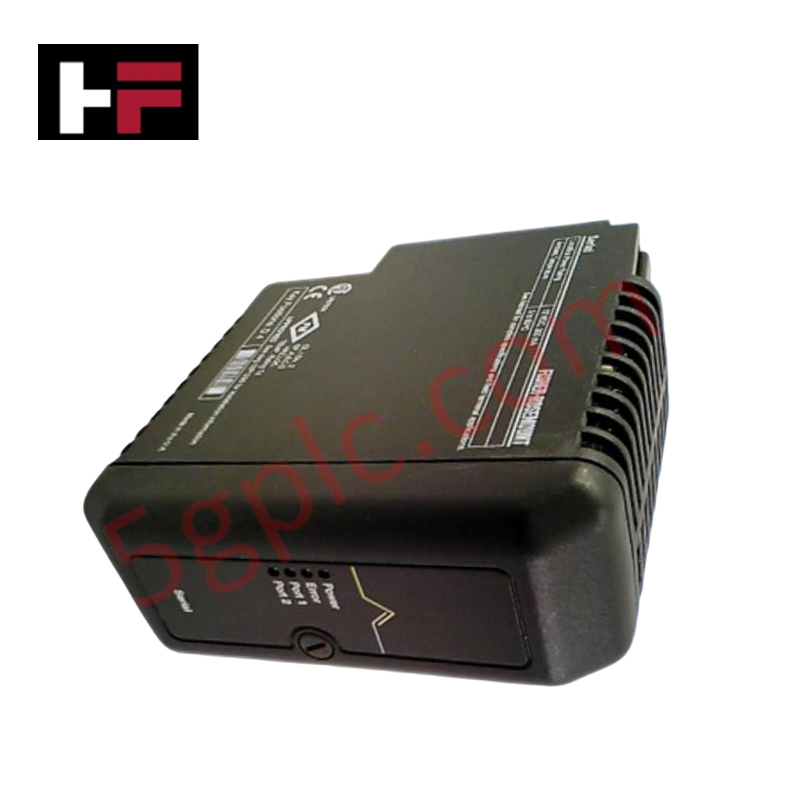

Emerson KJ3003X1-BA1, जिसे KJ3003X1-BA1 सीरियल इंटरफेस टर्मिनल मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, डेल्टाV नियंत्रण प्रणालियों के भीतर स्थानीयकृत सीरियल डेटा वितरण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह कनेक्शन हार्डवेयर बस इन्फ्रास्ट्रक्चर में प्रोटोकॉल सिग्नल्स को विभाजित करने के लिए सीधे भौतिक मार्ग स्थापित करता है, जो मॉड्यूलर नेटवर्क नोड्स और बाहरी संचार लूप्स के बीच रियल-टाइम इलेक्ट्रॉनिक बिटस्ट्रीम्स का समन्वय करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | KJ3003X1-BA1 |
| ब्रांड | Emerson |
| उत्पत्ति | USA |
| वजन | 0.40 पाउंड |
| आयाम | मानक डेल्टाV मार्शलिंग टर्मिनल फुटप्रिंट |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस |
| पावर खपत | 12 VDC पर 300 mA (लोकल बस पावर) |
| इंटरफेस वर्गीकरण | सीरियल इंटरफेस कम्युनिकेशन ट्रैक |
| इन्ग्रेस प्रोटेक्शन | IP 20 रेटिंग |
| वायुजनित संदूषक | ISA-S71.04 क्लास G3 अनुपालन |
| सापेक्ष आर्द्रता | 5% से 95% गैर-संघनन |
चैनल-से-चैनल पृथक्करण और DCS उपकरण लूप्स
इस इंटरफेस सबअसेंबली का यांत्रिक निष्पादन चैनल-से-चैनल पृथक्करण पैरामीटर को एकीकृत करता है, जो निरंतर सीरियल टेलीमेट्री स्ट्रीम्स बनाए रखने के लिए डिज़ाइन किया गया है। सर्किट मैट्रिक्स प्रत्येक स्थानीयकृत पोर्ट लाइन को समानांतर सक्रिय फील्ड लिंक से अलग करता है, जिससे कॉमन-मोड वोल्टेज स्पाइक्स या ग्राउंड पोटेंशियल लूप्स पैकेट ट्रांसमिशन त्रुटियों को उत्पन्न करने से रोकते हैं। यह डिज़ाइन 4-20 mA HART लूप प्रोटोकॉल रूटिंग लेन के माध्यम से डेटा सिंक प्रतिबंधों को बनाए रखता है, जो प्रोसेसिंग बैकप्लेन फ्रेमवर्क से जुड़े होते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह सीरियल इंटरफेस टर्मिनल मॉड्यूल सक्रिय स्थिति में हॉट-स्वैप प्रतिस्थापन का समर्थन करता है?
उत्तर: हाँ। यह हार्डवेयर सक्रिय हॉट-स्वैप प्रक्रियाओं को समायोजित करता है। भौतिक संपर्क सीमाएं जोड़ीकरण चक्रों के दौरान लोकल बस रेल पर वोल्टेज विचलन को सीमित करती हैं, जिससे आसन्न कार्ड्स पर सक्रिय डेटा लिंक टाइमआउट त्रुटियों से बचते हैं।
प्रश्न: मॉड्यूल सर्किट्स में इनपुट करंट ड्रॉ कैसे आवंटित किया जाता है?
उत्तर: निष्क्रिय भौतिक वितरण ट्रेसेस लोकल कैरियर बेसप्लेट से प्राप्त पावर को मार्गदर्शित करते हैं, जो सक्रिय सीरियल ड्राइव लाइनों को बनाए रखने के लिए 12 VDC पर अधिकतम 300 mA स्थिर करंट खींचते हैं।
फील्ड इंस्टॉलेशन दिशानिर्देश
-
चेसिस स्लॉट प्लेसमेंट: टर्मिनल ब्लॉक को सीधे लक्षित बेसप्लेट कैरियर स्लॉट ट्रैक्स पर रखें। कंपन से बचाव के लिए यांत्रिक लॉकिंग लैच क्लिप्स को जगह में लॉक करने तक लगातार दबाव लगाएं।
-
शील्ड ग्राउंड ट्रैकिंग: सभी बाहरी ट्विस्टेड-पेयर सीरियल शील्ड्स को केंद्रीकृत मार्शलिंग पैनल के कॉमन ग्राउंड बस बार पर समाप्त करें। एकल-बिंदु ग्राउंडिंग लेआउट पृथ्वी धाराओं के संचार फ्रेम्स को भ्रष्ट करने से रोकता है।
-
केबल स्ट्रेन प्रबंधन: सभी आने वाली फील्ड सीरियल लाइनों को संरचनात्मक टर्मिनल कंड्यूट्स के अंदर सुरक्षित करें। स्क्रू टर्मिनेशन के पास उचित स्ट्रेन रिलीफ लेआउट प्रदान करें ताकि कच्चे कंडक्टर की थकान न हो।
-
एनक्लोजर वायुमंडलीय नियंत्रण: उच्च रासायनिक सांद्रता वाले औद्योगिक वातावरण के लिए, इस IP 20 हार्डवेयर को एक सीलबंद कैबिनेट में सकारात्मक दबाव वाली हवा के प्रवाह के साथ रखें, और सुनिश्चित करें कि आर्द्रता की स्थिति गैर-संघनन बनी रहे।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
