उत्पाद विवरण

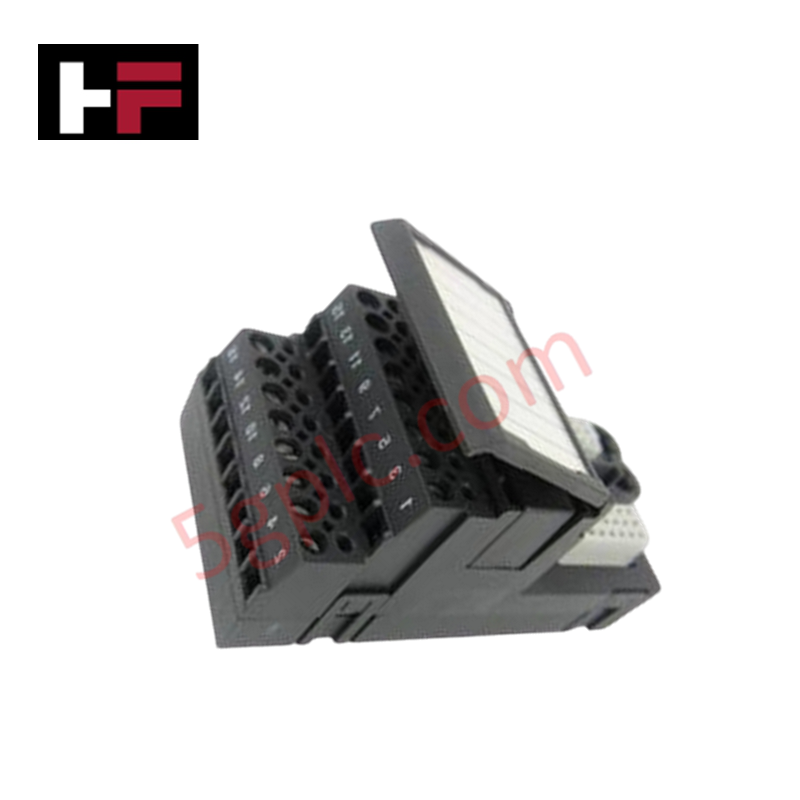

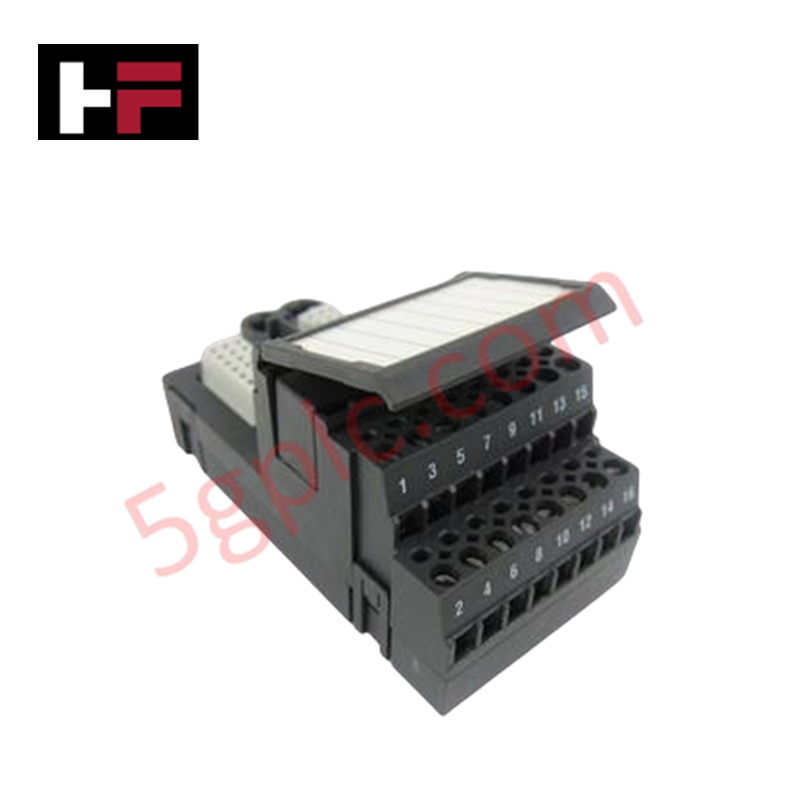

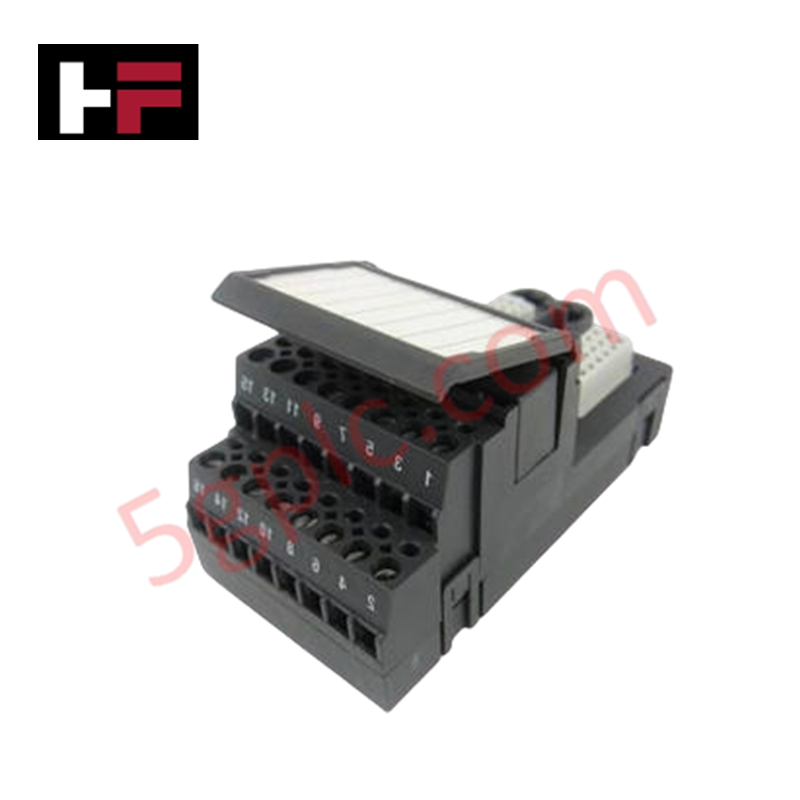

डेल्टाV वितरित नियंत्रण टोपोलॉजी में मल्टी-चैनल फील्ड लूप वायरिंग वितरण के लिए कॉन्फ़िगर किया गया, एमर्सन KC4011X1-BA1 (KC4011X1-BA1 4-वायर 16-चैनल टर्मिनल ब्लॉक मॉड्यूल) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह कैरियर-माउंटेड सबअसेंबली बाहरी उपकरण कनेक्शनों को समाप्त करता है, फील्ड ट्रांसमीटरों से 16 समानांतर सिग्नल लाइनों को सीधे मिलते-जुलते सिस्टम प्रोसेसिंग कार्डों में एकीकृत बैकप्लेन ट्रेस नेटवर्क के माध्यम से मार्गदर्शित करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
| मॉडल | KC4011X1-BA1 |
| ब्रांड | एमर्सन |
| उत्पत्ति | यूएसए |
| वजन | 0.25 किग्रा |
| आयाम | मानक डेल्टाV क्षैतिज इंटरफ़ेस फुटप्रिंट |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस |
| पावर खपत | निष्क्रिय भौतिक लेआउट (लगातार फील्ड सर्किट करंट लोड के लिए रेटेड) |
| फील्ड सर्किट रेटिंग | प्रति चैनल अधिकतम 30 VDC पर 500 mA |
| चैनल घनत्व | 16 चैनल, 4-वायर टर्मिनेशन मैट्रिक्स |
| कीइंग लेआउट | टर्मिनल ब्लॉक की स्थिति A2 |
| शॉक प्रतिरोध | 11 मिलीसेकंड के लिए 10g हाफ-साइन वेव |
| वाइब्रेशन प्रतिरोध | 2 से 13.2 हर्ट्ज़ पर 1 मिमी पीक-टू-पीक; 13.2 से 150 हर्ट्ज़ पर 0.7g |
| वायुजनित संदूषक | ISA-S71.04-1985 क्लास G3 अनुपालन |
| सापेक्ष आर्द्रता | 5% से 95% गैर-संघनन |
चैनल-से-चैनल पृथक्करण पैरामीटर
इस 16-चैनल टर्मिनेशन मॉड्यूल का यांत्रिक निष्पादन उच्च गति लूप सिंक्रोनाइज़ेशन मेट्रिक्स बनाए रखने के लिए भौतिक ट्रैक पृथक्करण सीमाओं पर निर्भर करता है। अंतर्निहित सर्किट बोर्ड वास्तुकला चैनल-से-चैनल पृथक्करण पैरामीटर को शामिल करती है जो स्वतंत्र 4-वायर कंडक्टर नेटवर्क को अलग करती है। यह लेआउट सामान्य-मोड वोल्टेज स्पाइक्स, विद्युत शोर प्रसार, या ग्राउंड लूप्स को समानांतर लेनों के पार स्थानांतरित होने से रोकता है, जिससे 4-20 mA HART लूप प्रोटोकॉल पर आधारित प्रोसेसिंग नोड्स के साथ सिग्नलिंग स्थिरता सुनिश्चित होती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह टर्मिनल ब्लॉक मॉड्यूल फील्ड लूप्स चालू होने पर सक्रिय हॉट-स्वैप प्रतिस्थापन की अनुमति देता है?
उत्तर: हाँ। हार्डवेयर कॉन्फ़िगरेशन संबंधित कार्यात्मक इंटरफ़ेस कार्डों को बिना किसी भौतिक फील्ड वायर को डिस्कनेक्ट किए या उसी कैरियर पर चल रहे चैनलों को अस्थिर किए हॉट-स्वैप हटाने और डालने की अनुमति देता है।
प्रश्न: निर्दिष्ट A2 टर्मिनल ब्लॉक की स्थिति का उद्देश्य क्या है?
उत्तर: A2 यांत्रिक की कॉन्फ़िगरेशन टर्मिनल मॉड्यूल को गलत I/O कार्ड मॉडलों के साथ मेल खाने से शारीरिक रूप से रोकती है, जिससे सर्किट पथ इंटरफ़ेस होने से पहले अवैध विद्युत कनेक्शन रुक जाते हैं।
फील्ड स्थापना दिशानिर्देश
-
बेसप्लेट कैरियर संलग्नक: मॉड्यूल की की स्लॉट को निर्दिष्ट कैरियर स्लॉट के माउंटिंग पिन के साथ संरेखित करें। जब तक यांत्रिक रिटेंशन टैब बेसलाइन ट्रैक असेंबली में जुड़ न जाएं, तब तक चेसिस को नीचे दबाएं।
-
4-वायर टर्मिनल टर्मिनेशन: कंडक्टर जैकेट को फैक्ट्री लंबाई तक स्ट्रिप करें, व्यक्तिगत लाइनों को पूरी तरह से स्क्रू-क्लैम्प टर्मिनल सॉकेट में स्लाइड करें, और सभी 16 चैनलों में कम संपर्क प्रतिरोध सुनिश्चित करने के लिए प्रत्येक टर्मिनल को सुरक्षित करें।
-
शील्ड लाइन टर्मिनेशन मैट्रिक्स: सभी उपकरण स्क्रीन लाइनों को समर्पित कैबिनेट कॉमन अर्थ ग्राउंडिंग बस पर मार्गदर्शित और लैंड करें। यह सिंगल-पॉइंट ग्राउंडिंग डिज़ाइन फील्ड सर्किटों पर विरूपण उत्पन्न करने वाले ग्राउंड लूप्स को रोकता है।
-
पर्यावरणीय एनक्लोजर प्रबंधन: क्लास G3 वायुजनित संदूषकों वाले परिचालन स्थानों में, हार्डवेयर को एक सील किए गए, पॉजिटिव-प्रेशर औद्योगिक कैबिनेट के अंदर माउंट करें, जिससे स्थानीय सापेक्ष आर्द्रता गैर-संघनन ट्रैकिंग विंडो के भीतर बनी रहे।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
