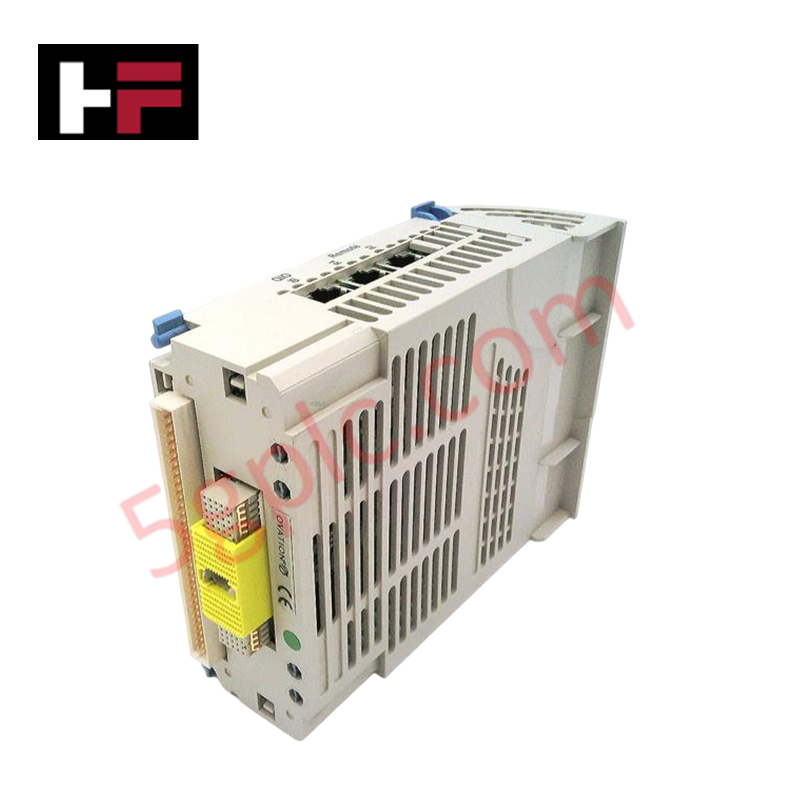

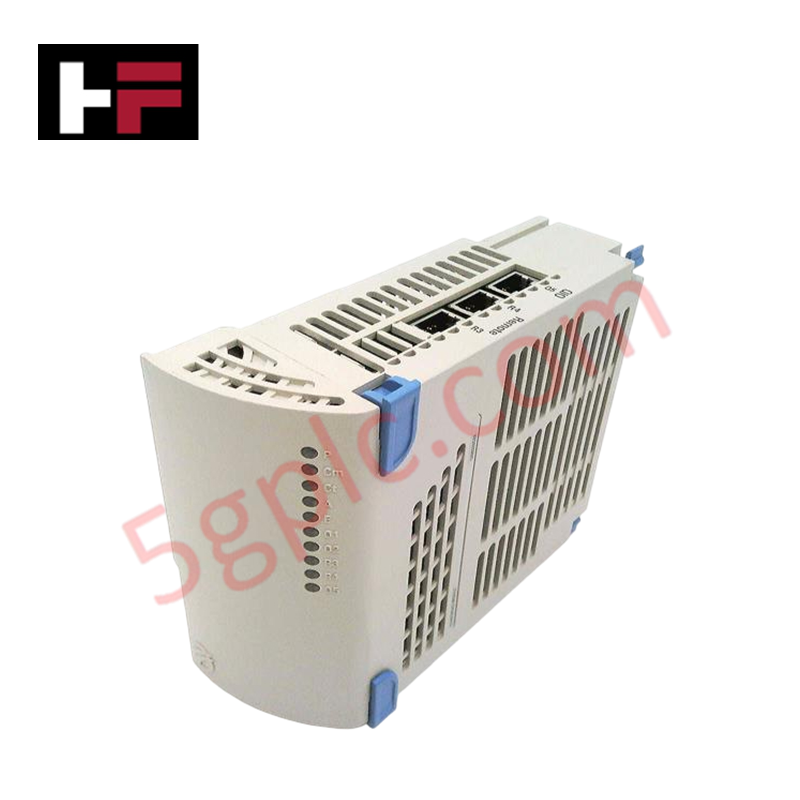

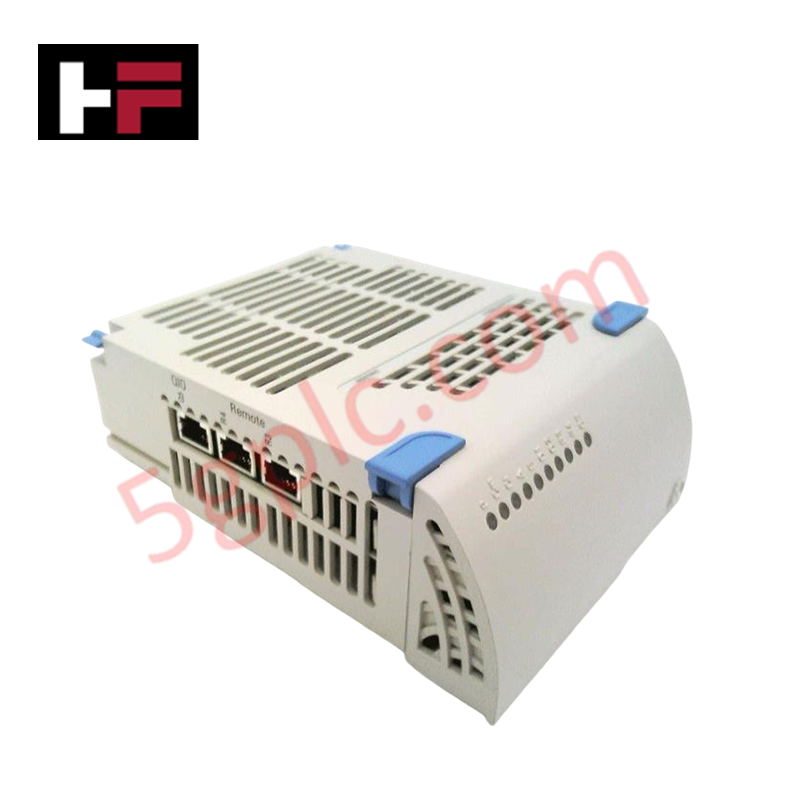

एमर्सन 5X00481G04 प्रोसेसर मॉड्यूल

Emerson 5X00481G04, जिसे OCR1100 प्रोसेसर मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, Ovation वितरित नियंत्रण प्रणाली प्लेटफार्मों के भीतर नियंत्रण मॉड्यूलेशन, अनुक्रमिक लॉजिक निष्पादन, और डेटा अधिग्रहण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।

हार्डवेयर विनिर्देश

4-20 mA HART लूप प्रोटोकॉल

OCR1100 कंट्रोलर एक Intel-आधारित आर्किटेक्चर का उपयोग करता है जो 32,000 कॉन्फ़िगर करने योग्य पॉइंट्स पर जटिल नियंत्रण रणनीतियों को संसाधित करता है। यह पांच अलग-अलग नियंत्रण कार्यों के समवर्ती निष्पादन का समर्थन करता है, जिनकी लूप गति 10 मिलीसेकंड से 30 सेकंड तक होती है। प्रोसेसर इनपुट स्कैन, नियंत्रण योजना लॉजिक, और आउटपुट स्कैन चक्रों का प्रबंधन करता है, जिससे पूर्वनिर्धारित और उपयोगकर्ता-चयनित नियंत्रण कार्यों के लिए निश्चित समय सुनिश्चित होता है। सिस्टम में 1 मिलीसेकंड रिज़ॉल्यूशन के साथ एक अंतर्निहित अनुक्रम-घटनाओं (SOE) उपप्रणाली होती है जो उच्च गति डिजिटल स्थिति ट्रैकिंग के लिए है, जो त्वरित सिस्टम उतार-चढ़ाव के निदान विश्लेषण की सुविधा प्रदान करती है। मॉड्यूल सीधे Ovation नेटवर्क और बाहरी I/O उपप्रणालियों के साथ इंटरफेस करता है ताकि वितरित वास्तुकला में लूप प्रदर्शन और डेटा अखंडता बनी रहे।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या OCR1100 प्रोसेसर मॉड्यूल रखरखाव के लिए हॉट-स्वैप क्षमताओं का समर्थन करता है?

उत्तर: Ovation कंट्रोलर मॉड्यूल नियंत्रण रैक के भीतर एकीकरण के लिए डिज़ाइन किए गए हैं; हालांकि, हॉट-स्वैप प्रक्रियाएं सिस्टम-विशिष्ट सॉफ़्टवेयर पुनरावृत्ति विन्यासों के अनुसार की जानी चाहिए ताकि प्राथमिक/माध्यमिक स्विचओवर सक्रिय प्रक्रिया नियंत्रण लूप को बाधित न करे।

प्रश्न: क्या आंतरिक बैटरी को प्रोसेसर को रैक से हटाए बिना बदला जा सकता है?

उत्तर: प्रोसेसर मॉड्यूल को विशिष्ट रखरखाव पहुंच की आवश्यकता होती है; बैटरी प्रतिस्थापन प्रक्रिया के लिए सिस्टम हार्डवेयर मैनुअल से परामर्श करें, क्योंकि आमतौर पर इसमें आंतरिक पावर बैकअप घटक तक पहुंचने के लिए मॉड्यूल को चेसिस से हटाना शामिल होता है।

फील्ड इंस्टॉलेशन दिशानिर्देश

1. 5X00481G04 मॉड्यूल को Ovation चेसिस में डालने से पहले स्लॉट आवंटन और रैक पावर स्थिति की पुष्टि करें।
2. मॉड्यूल को बैकप्लेन कनेक्टर्स के साथ संरेखित करें, सुनिश्चित करें कि यह ठीक से बैठा हो ताकि Ovation बस के माध्यम से उचित पावर और डेटा संचार हो सके।
3. 24 VDC सप्लाई लीड्स को चेसिस पावर वितरण यूनिट से जोड़ें, ताकि प्रोसेसर रिसेट से बचने के लिए वोल्टेज स्तर स्थिर रहे।
4. कैबिनेट का वातावरण निर्दिष्ट तापमान सीमाओं के भीतर बनाए रखें, प्रोसेसर द्वारा उत्पन्न 40 W थर्मल ऊर्जा को फैलाने के लिए पर्याप्त वायु प्रवाह प्रदान करें।
5. सुनिश्चित करें कि सिस्टम ठीक से ग्राउंडेड है, चेसिस को मुख्य उपकरण ग्राउंड से जोड़ें ताकि इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) का प्रोसेसर प्रदर्शन पर प्रभाव कम हो सके।
