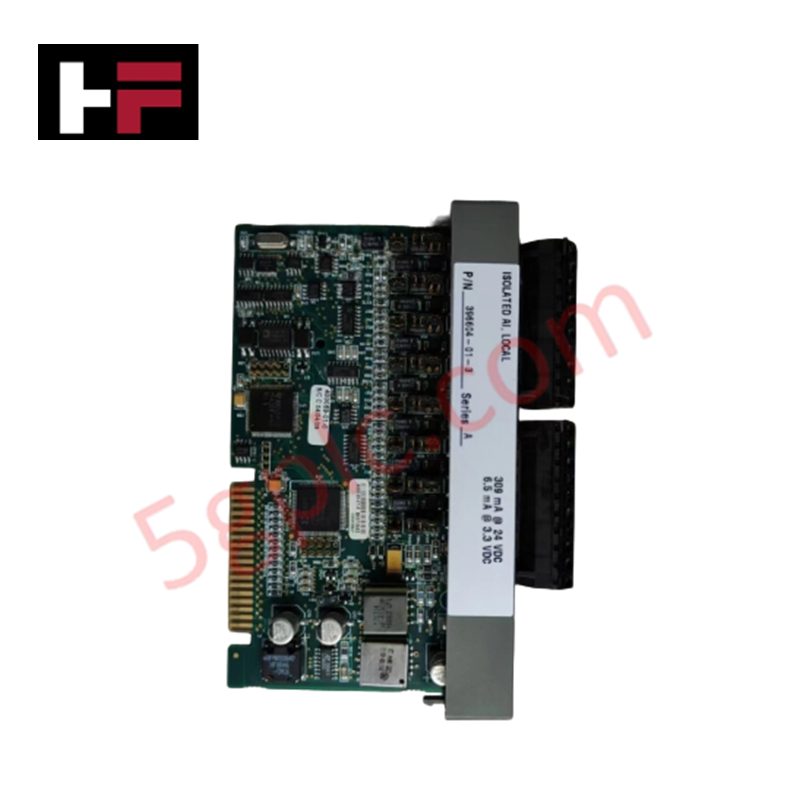

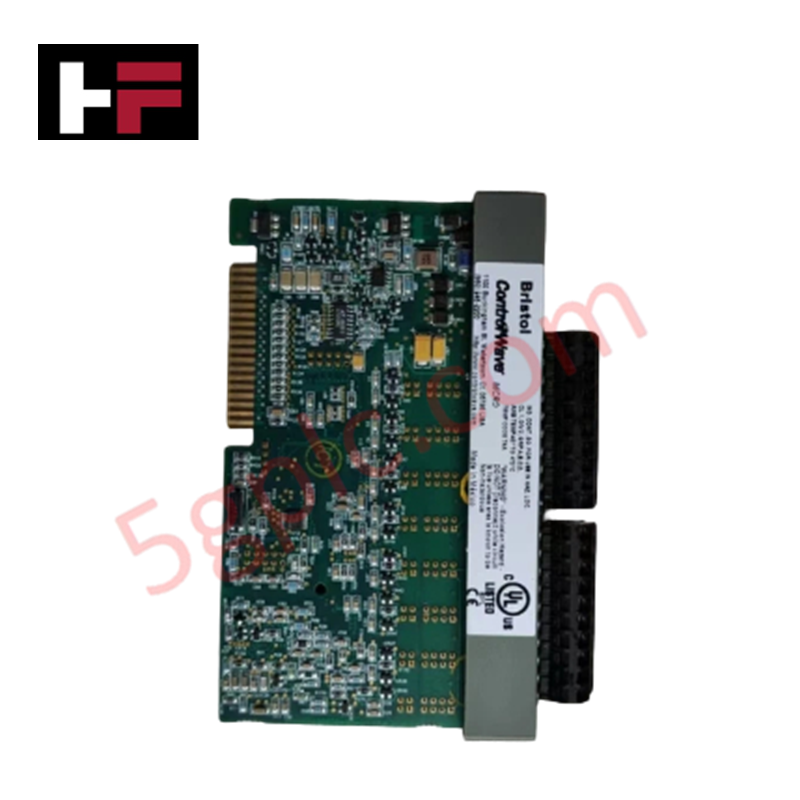

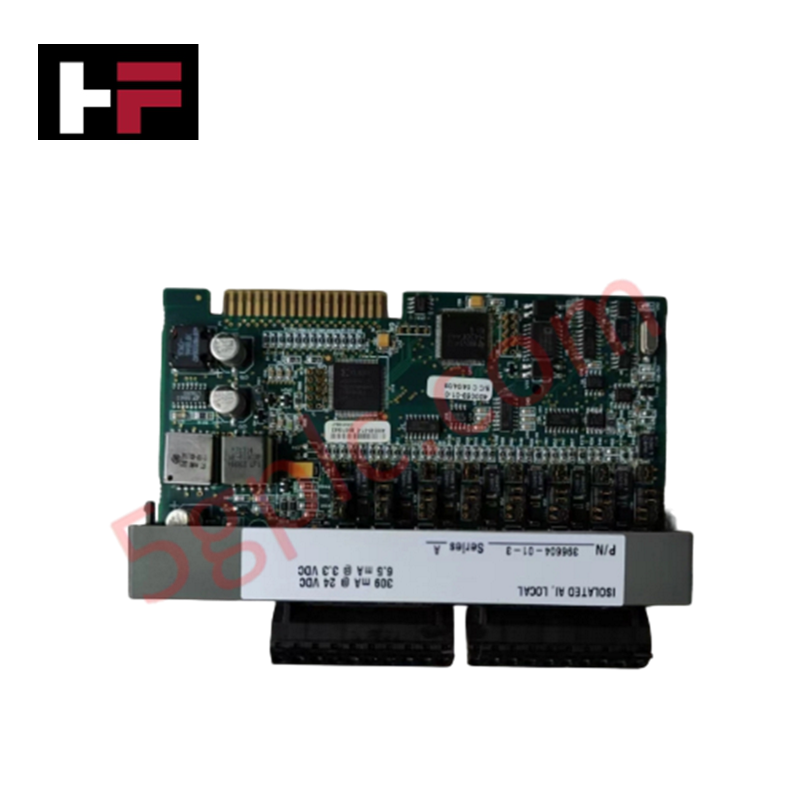

एमर्सन 396604-01-3 कंट्रोलवेव एनालॉग इनपुट मॉड्यूल

एमर्सन 396604-01-3, जिसे 396604-01-3 एनालॉग इनपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, कंट्रोलवेव माइक्रो प्लेटफार्मों के भीतर स्थानीयकृत एनालॉग सिग्नल डिजिटाइजिंग और पैरामीटर निष्कर्षण के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है। यह घटक समर्पित स्क्रू टर्मिनलों के माध्यम से बाहरी करंट और वोल्टेज लूप वेरिएबल्स की सीधे निगरानी करता है, कच्चे भौतिक टेलीमेट्री डेटा को सिस्टम लोकल एरिया बस संरचनाओं में संसाधित बाइनरी प्रतिनिधित्वों में परिवर्तित करता है।

हार्डवेयर विनिर्देश

चैनल-से-चैनल आइसोलेशन टोपोलॉजी

इस कंट्रोलवेव इंटरफेस मॉड्यूल का यांत्रिक क्रियान्वयन प्रत्येक टर्मिनल लूप ट्रैक पर सीधे लागू किए गए गैल्वैनिक बाधा संरचनाओं पर निर्भर करता है। हार्डवेयर सख्त चैनल-से-चैनल आइसोलेशन विधियों को लागू करता है ताकि व्यक्तिगत आने वाली फील्ड मापन लाइनों को आसन्न सर्किट और आंतरिक प्रोसेसिंग बैकप्लेन से अलग किया जा सके। यह संरचनात्मक पृथक्करण सामान्य-मोड वोल्टेज ऑफसेट, विद्युत शोर स्पाइक्स, या आकस्मिक फील्ड ग्राउंड लूप्स को समानांतर लूप्स को खराब करने से रोकता है, जिससे ऑपरेशनल स्पेक्ट्रम में 4-20 mA HART लूप प्रोटोकॉल परत की अखंडता बनी रहती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या यह एनालॉग इनपुट मॉड्यूल रैक चेसिस चालू रहते हुए लाइव प्रतिस्थापन प्रक्रियाओं से गुजर सकता है?

उत्तर: नहीं। मॉड्यूल निकालने या डालने से पहले कंट्रोलवेव माइक्रो बेसप्लेट को पूरी तरह से विद्युत रूप से पृथक किया जाना चाहिए। लाइव संशोधन लॉजिक बस में व्यवधान या सक्रिय 3.3 VDC ट्रैक पर सर्किट विफलता का कारण बन सकता है।

प्रश्न: इस हार्डवेयर के डुअल वोल्टेज रेल्स पर स्वतंत्र करंट आवश्यकताएं क्या हैं?

उत्तर: मॉड्यूल अपना लोड विभाजित करता है, आंतरिक एनालॉग-टू-डिजिटल कनवर्टर लॉजिक को सप्लाई करने के लिए 3.3 VDC पर 6.5 mA और पृथक लूप कंडीशनिंग सर्किट्स को ऊर्जा देने के लिए 24 VDC पर 309 mA मांगता है।

फील्ड इंस्टॉलेशन दिशानिर्देश

• मॉड्यूल संरेखण और बैठाना: कंट्रोलवेव माइक्रो कैरियर चेसिस के टॉप और बॉटम गाइड रेल्स के साथ असेंबली को लक्षित स्लॉट में स्लाइड करें। यूनिट को अंदर तक धकेलें जब तक कि पीछे के पिन बैकप्लेन वितरण असेंबली से जुड़ न जाएं।

• स्क्रू टर्मिनल टर्मिनेशन: इनपुट वायर जैकेट्स को फैक्ट्री विनिर्देशों के अनुसार स्ट्रिप करें। प्रत्येक कंडक्टर को एकीकृत स्क्रू टर्मिनलों में सुरक्षित करें, यह सुनिश्चित करते हुए कि क्लैंपिंग टर्मिनल स्क्रू पूरी तरह से टॉर्क किए गए हैं ताकि कम पथ प्रतिरोध बना रहे।

• शील्ड ग्राउंड रखरखाव: सभी इंस्ट्रूमेंटेशन केबल शील्ड कंडक्टरों को केवल केंद्रीकृत मार्शलिंग पैनल कॉमन ग्राउंड बस बार पर टर्मिनेट करें। एक सिंगल-पॉइंट ग्राउंडिंग मैट्रिक्स की पुष्टि करें ताकि संचारित करंट सेंसर मापों को प्रभावित न करें।

• पर्यावरणीय एनक्लोजर प्रबंधन: इस मॉड्यूल असेंबली को मौसम-प्रतिरोधी, धूल-मुक्त औद्योगिक कैबिनेट के अंदर रखें। सुनिश्चित करें कि सतत परिवेशीय वेंटिलेशन आंतरिक आर्द्रता को गैर-संघनन ट्रैकिंग विंडो के नीचे सीमित करता है।
