उत्पाद विवरण

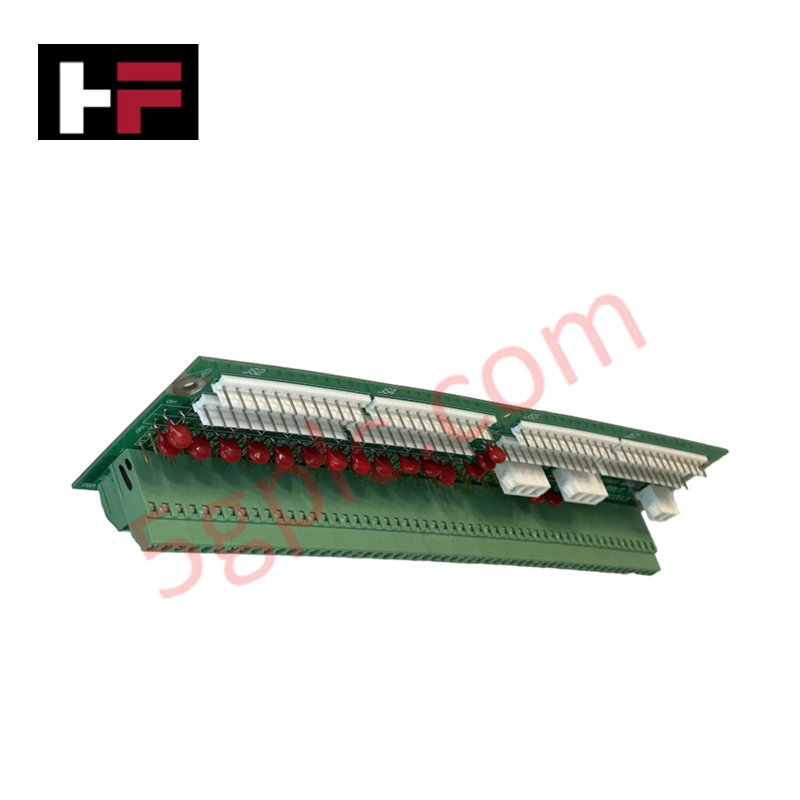

GE DS200DTBCG1AAA, जिसे DS200DTBCG1 कॉन्टैक्ट आउटपुट टर्मिनेशन मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, मार्क V टरबाइन नियंत्रण प्रणालियों में रिले सिग्नल वितरण और कॉन्टैक्ट आउटपुट टर्मिनेशन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | DS200DTBCG1AAA |
| ब्रांड | जनरल इलेक्ट्रिक |
| मुख्य घटक | 2 टर्मिनल ब्लॉक (प्रत्येक में 110 पिन), 10 जंपर्स |
औद्योगिक नियंत्रण और फर्मवेयर संगतता
DS200DTBCG1AAA रिले सिग्नलिंग के लिए एक निष्क्रिय इंटरफ़ेस के रूप में कार्य करता है, जो मार्क V टरबाइन नियंत्रण बैकप्लेन और फील्ड-स्तर उपकरणों के बीच कनेक्शन की सुविधा प्रदान करता है। यह मॉड्यूल I/O घनत्व स्केलिंग को प्रबंधित करता है, उच्च घनत्व टर्मिनेशन पॉइंट्स (कुल 220 सिग्नल टर्मिनेशन) प्रदान करके। निर्धारित सिग्नल प्रसार को निर्दिष्ट इंटरफ़ेस बोर्डों जैसे TCRA (JS1-JS8) और TCPD (J8) इकाइयों के लिए सीधे पथ वायरिंग के माध्यम से बनाए रखा जाता है। एक टर्मिनल बोर्ड के रूप में, यह मॉड्यूल फर्मवेयर का उपयोग नहीं करता; इसलिए, फर्मवेयर फ्लैश संगतता लागू नहीं होती। सिस्टम प्रदर्शन भौतिक संपर्क बिंदुओं की अखंडता और ऑनबोर्ड जंपर्स की सही कॉन्फ़िगरेशन पर निर्भर करता है ताकि विशिष्ट ड्राइव अनुप्रयोग आवश्यकताओं के अनुरूप हो।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या इस मॉड्यूल को सिस्टम चालू रहते हुए हॉट-स्वैप किया जा सकता है?
उत्तर: नहीं। ड्राइव को आपूर्ति करने वाले सभी पावर स्रोत, जिनमें AC और DC फीड शामिल हैं, मॉड्यूल प्रतिस्थापन से पहले डिस्कनेक्ट किए जाने चाहिए। बोर्ड उच्च-वोल्टेज कॉन्टैक्ट आउटपुट (125 V DC) संभालता है, जो चालू स्थिति में संभालने पर विद्युत खतरा उत्पन्न करता है।
प्रश्न: 10 ऑनबोर्ड जंपर्स का क्या कार्य है?
उत्तर: जंपर्स को बोर्ड पर विशिष्ट रिले सिग्नल और पावर संदर्भों को मार्गदर्शित करने के लिए कॉन्फ़िगर किया जाता है। इन्हें टरबाइन नियंत्रण कैबिनेट वायरिंग डायग्राम के अनुसार सेट करना आवश्यक है ताकि इंटरफ़ेस कनेक्टर्स (JS1-JS8) और बाहरी फील्ड वायरिंग के बीच सही सिग्नल मैपिंग सुनिश्चित हो सके।
फील्ड स्थापना दिशानिर्देश
- पावर पृथक्करण: ड्राइव कैबिनेट को आपूर्ति करने वाले सभी पावर स्रोतों को पृथक करें। इसमें रेक्टिफायर्स को अक्षम करना (जैसे फ्यूज निकालना) और ऊपर के सर्किट ब्रेकर खोलना शामिल है ताकि शून्य ऊर्जा स्थिति सुनिश्चित हो सके।
- वायरिंग दस्तावेज़ीकरण: मौजूदा मॉड्यूल को हटाने से पहले सभी 110-पिन टर्मिनल ब्लॉक कनेक्शनों को लेबल करें। उच्च घनत्व टर्मिनेशन के कारण, फील्ड वायरों को गलत तरीके से पुनः कनेक्ट करने से लॉजिक त्रुटियां या जुड़े रिले कॉइल्स को नुकसान हो सकता है।
- यांत्रिक स्थिरता: सुनिश्चित करें कि बोर्ड कैबिनेट माउंटिंग सतह पर मजबूती से सुरक्षित है। सभी टर्मिनल ब्लॉक स्क्रू को निर्दिष्ट टॉर्क पर कसें ताकि ढीले कनेक्शन से सिग्नल में बाधा या प्रतिरोधी गर्मी न हो।
- शील्डिंग और ग्राउंडिंग: कैबिनेट के भीतर निम्न-वोल्टेज सिग्नल वायरिंग और उच्च-वोल्टेज पावर लाइनों के बीच उचित दूरी बनाए रखें। संपर्क आउटपुट पथों पर विद्युतचुंबकीय हस्तक्षेप को कम करने के लिए बोर्ड चेसिस को कैबिनेट ग्राउंड से सही ढंग से संदर्भित करें।
