उत्पाद विवरण

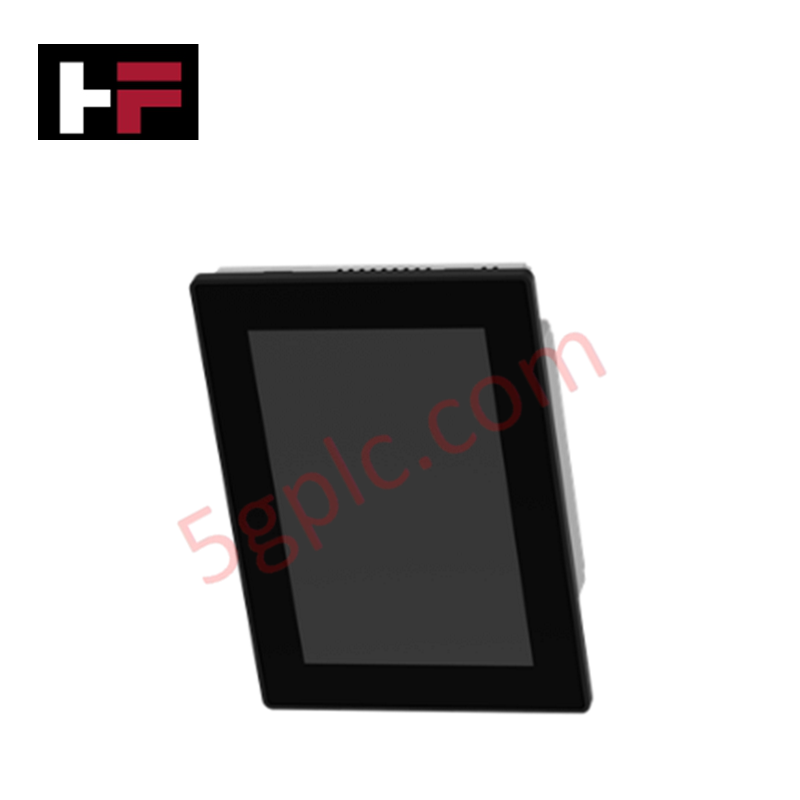

ABB ऑटोमेशन नेटवर्क में ग्राफिकल प्रक्रिया निगरानी और फील्डबस नोड नियंत्रण के लिए कॉन्फ़िगर किया गया ABB CP6610 1SAP561010R0001 (CP6610 कंट्रोल पैनल) प्रत्यक्ष भौतिक/विद्युत संचालन प्रदान करता है। इस यूनिट में PB610 एप्लिकेशन चलाने वाली 10.1 इंच की TFT मल्टी-टच स्क्रीन और औद्योगिक नेटवर्क इंटरफेस के माध्यम से रीयल-टाइम सिस्टम डेटा संसाधित करने वाला एकीकृत Chromium ब्राउज़र शामिल है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | CP6610 (1SAP561010R0001) |
| ब्रांड | ABB |
| मूल देश | जर्मनी / इटली |
| वज़न | 1.7 kg |
| आयाम | 282 mm (W) x 197 mm (H) x 64 mm (D) |
| ऑपरेटिंग तापमान | -20 deg C से +60 deg C |
| बिजली खपत | 24 VDC इनपुट के माध्यम से नाममात्र लोड |
| डिस्प्ले प्रकार | 10.1 इंच TFT मल्टी-टच स्क्रीन |
| रिज़ॉल्यूशन | 1280 x 800 पिक्सेल (16 M रंग) |
| आपूर्ति वोल्टेज | 18 VDC से 32 VDC |
| मेमोरी क्षमता | 240000 kB |
| ईथरनेट पोर्ट | 3x औद्योगिक ईथरनेट |
| USB पोर्ट | 2x USB |
| सुरक्षा रेटिंग | IP66 (फ्रंट पैनल) |
नियतात्मक नेटवर्क बैकप्लेन और सिस्टम सिग्नल अखंडता
CP6610 पैनल में Profinet और EtherNet/IP नियतात्मक नेटवर्क पर उच्च-गति डेटा ट्रांसमिशन के लिए तीन स्वतंत्र औद्योगिक ईथरनेट इंटरफेस शामिल हैं। नियंत्रण-स्तर के ट्रैफ़िक को स्थानीय ऑपरेटर इनपुट से अलग करके, बहु-पोर्ट आर्किटेक्चर नेटवर्क जिटर को रोकता है और कनेक्टेड PLC सबरैक में I/O घनत्व के विस्तार को अनुकूलित करता है।
240000 kB की ऑनबोर्ड मेमोरी और व्यापक फर्मवेयर फ्लैश संगतता के साथ, हार्डवेयर मुख्य बैकप्लेन बस संचार की गति को बाधित किए बिना रीयल-टाइम विज़ुअलाइज़ेशन चक्र चलाता है। गैल्वेनिक पावर कंडीशनिंग सर्किट 18 VDC से 32 VDC की ऑपरेटिंग सीमा के भीतर आपूर्ति वोल्टेज में उतार-चढ़ाव से आंतरिक प्रोसेसिंग घटकों की सुरक्षा करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: CP6610 पैनल को संचालित करने के लिए किस पावर इनपुट रेंज की आवश्यकता होती है?
उत्तर: पैनल 24 VDC की नाममात्र पावर सप्लाई पर चलता है, जिसकी स्वीकार्य इनपुट वोल्टेज रेंज 18 VDC से 32 VDC है।
प्रश्न: क्या CP6610 पैनल को बाहरी या खुले औद्योगिक वातावरण में स्थापित किया जा सकता है?
उत्तर: पैनल का फ्रंट पैनल धूल और शक्तिशाली जलधाराओं से IP66 प्रवेश-सुरक्षा मानकों के अनुरूप सुरक्षा प्रदान करता है, बशर्ते इसे पैनल कटआउट के विरुद्ध ठीक से सील किया गया हो।
प्रश्न: फील्ड नेटवर्क संचार के लिए कितने ईथरनेट इंटरफेस उपलब्ध हैं?
उत्तर: यूनिट में खंडित नियंत्रण नेटवर्क टोपोलॉजी का समर्थन करने के लिए तीन स्वतंत्र औद्योगिक ईथरनेट इंटरफेस शामिल हैं।
फील्ड इंस्टॉलेशन दिशानिर्देश
- 282 mm x 197 mm फ्रेम और 52 mm की कटआउट बिल्ट-इन गहराई को समायोजित करने के लिए एनक्लोज़र माउंटिंग पैनल को काटें।
- आंतरिक इलेक्ट्रॉनिक्स को इलेक्ट्रोस्टैटिक डिस्चार्ज से बचाने के लिए हैंडलिंग के दौरान ग्राउंडेड एंटी-स्टैटिक कलाई पट्टा पहनें।
- IP66 सील रेटिंग बनाए रखने के लिए यूनिट लगाने से पहले सुनिश्चित करें कि फ्रंट गैस्केट सही ढंग से संरेखित है।
- एनक्लोज़र की सतह पर निरंतर यांत्रिक दबाव सुनिश्चित करने के लिए सभी रियर माउंटिंग क्लैंप को समान रूप से कसें।
- उच्च-आवृत्ति शोर के हस्तक्षेप को रोकने के लिए 24 VDC पावर लाइनों और ईथरनेट केबलों को अलग-अलग वायर डक्ट के माध्यम से ले जाएँ।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
