उत्पाद विवरण

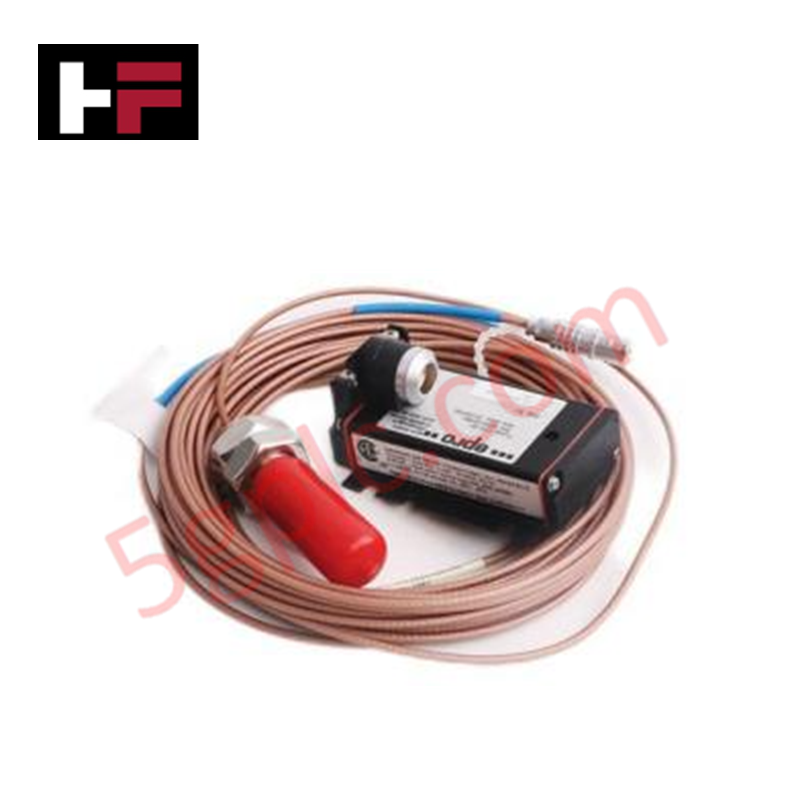

Emerson CON021+PR6423/000-030-CN, जिसे CON021+PR6423 निकटता सेंसर सिस्टम के नाम से भी सूचीबद्ध किया जाता है, MMS 6000 और Ovation मॉनिटरिंग प्लेटफ़ॉर्म के अंतर्गत गैर-संपर्क शाफ्ट विस्थापन मापन और मशीनरी सुरक्षा के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | CON021+PR6423/000-030-CN |
| ब्रांड | Emerson |
| मूल देश | USA |
| वज़न | कन्वर्टर: 0.2 kg; सेंसर (1 m केबल सहित): लगभग 0.1 kg |
| आयाम | कन्वर्टर: 4.4 cm x 10.2 cm x 10.8 cm |
| ऑपरेटिंग तापमान | सेंसर, 1 m केबल सहित: -35 से +200 deg C; केबल और कनेक्टर: -35 से +150 deg C; ISF/DSL तापमान सीमा: 0 से +45 deg C |
| बिजली की खपत | मॉनिटरिंग मॉड्यूल के माध्यम से लूप / बैकप्लेन से पावर प्राप्त करता है |
| रैखिक मापन सीमा | 2 mm (80 mils) |
| प्रारंभिक एयर गैप | 0.5 mm (20 mils) |
| इन्क्रीमेंटल स्केल फ़ैक्टर (ISF) | 8 V/mm (203.2 mV/mil) +/- 5% |
| सीधी रेखा से विचलन (DSL) | +/- 0.025 mm (+/- 1 mil) |
| लक्ष्य सामग्री | 42CrMo4 (AISI/SAE 4140) मानक फेरोमैग्नेटिक स्टील |
| न्यूनतम शाफ्ट व्यास | 25 mm |
| सुरक्षा वर्ग | IP66 (IEC 60529) |
| सामग्री | सेंसर टिप: PEEK; केस: स्टेनलेस स्टील; केबल: PTFE; कनेक्टर: निकेल-प्लेटेड पीतल |
FOUNDATION Fieldbus / Profibus PA कनेक्टिविटी
CON021 सिग्नल कन्वर्टर, PR6423 एडी करंट प्रोब के उच्च-आवृत्ति दोलन लूप को अपस्ट्रीम DCS आर्किटेक्चर और प्लांट एसेट मैनेजमेंट नेटवर्क से इंटरफ़ेस करता है। CON021 मॉड्यूल के भीतर सिग्नल कंडीशनिंग, PEEK प्रोब टिप द्वारा पहचाने गए माइक्रो-इंच शाफ्ट मूवमेंट को आनुपातिक एनालॉग वोल्टेज आउटपुट (-2 VDC से -18 VDC की रैखिक ऑपरेटिंग विंडो) में परिवर्तित करती है। चैनल-से-चैनल आइसोलेशन, FOUNDATION Fieldbus या Profibus PA फील्डबस कप्लरों के माध्यम से विस्थापन टेलीमेट्री भेजते समय ग्राउंड लूप इंटरफ़ेरेंस को रोकता है और लंबी मार्शलिंग केबल लाइनों में सिग्नल की अखंडता बनाए रखता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: निर्दिष्ट सेंसर रैखिकता बनाए रखने के लिए लक्ष्य शाफ्ट के कौन-से पैरामीटर आवश्यक हैं?
उत्तर: कैलिब्रेटेड 8 V/mm इन्क्रीमेंटल स्केल फ़ैक्टर प्राप्त करने के लिए सिस्टम को न्यूनतम 25 mm व्यास वाले शाफ्ट और मानक 42CrMo4 (AISI/SAE 4140) फेरोमैग्नेटिक स्टील लक्ष्य सामग्री की आवश्यकता होती है।
प्रश्न: प्रोब सेटअप के दौरान भौतिक गैप के शून्य-बिंदु का सत्यापन कैसे किया जाता है?
उत्तर: नाममात्र 0.5 mm प्रारंभिक एयर गैप प्राप्त करने के लिए यांत्रिक इन्सर्शन गहराई समायोजित की जानी चाहिए। इससे रैखिक प्रतिक्रिया बैंड के भीतर बेसलाइन आउटपुट स्थापित होता है।
प्रश्न: PR6423 सेंसर असेंबली का पर्यावरणीय सुरक्षा रेटिंग क्या है?
उत्तर: सेंसर हेड असेंबली IEC 60529 के अंतर्गत IP66 एनक्लोज़र रेटिंग प्रदान करती है और इसकी PEEK सेंसर टिप +200 deg C तक निरंतर संचालन में सक्षम है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- केसिंग में विकृति रोकने के लिए उपयुक्त टॉर्क सीमाओं का उपयोग करते हुए स्टेनलेस स्टील PR6423 प्रोब बॉडी को बेयरिंग केसिंग या माउंटिंग ब्रैकेट में थ्रेड करें।
- प्रोब टिप को लक्ष्य शाफ्ट के सामने रखें और फीलर गेज से या प्रारंभिक गैप वोल्टेज की निगरानी करके 0.5 mm का स्थिर एयर गैप स्थापित करें।
- PTFE इंटीग्रल केबल को सुरक्षात्मक कंड्यूट के माध्यम से रूट करें और आंतरिक शील्डिंग की सुरक्षा के लिए न्यूनतम बेंड रेडियस को निर्माता की सीमाओं से अधिक रखें।
- CON021 सिग्नल कन्वर्टर को पर्यावरण-सुरक्षित जंक्शन बॉक्स के भीतर ग्राउंडेड माउंटिंग सतह या DIN-रेल संरचना पर सुरक्षित करें।
- प्रोब एक्सटेंशन केबलिंग को CON021 कन्वर्टर टर्मिनलों से कनेक्ट करें और ग्राउंड लूप समाप्त करने के लिए शील्ड ड्रेन तारों को एकल सिस्टम अर्थ पॉइंट पर समाप्त करना सुनिश्चित करें।
