उत्पाद विवरण

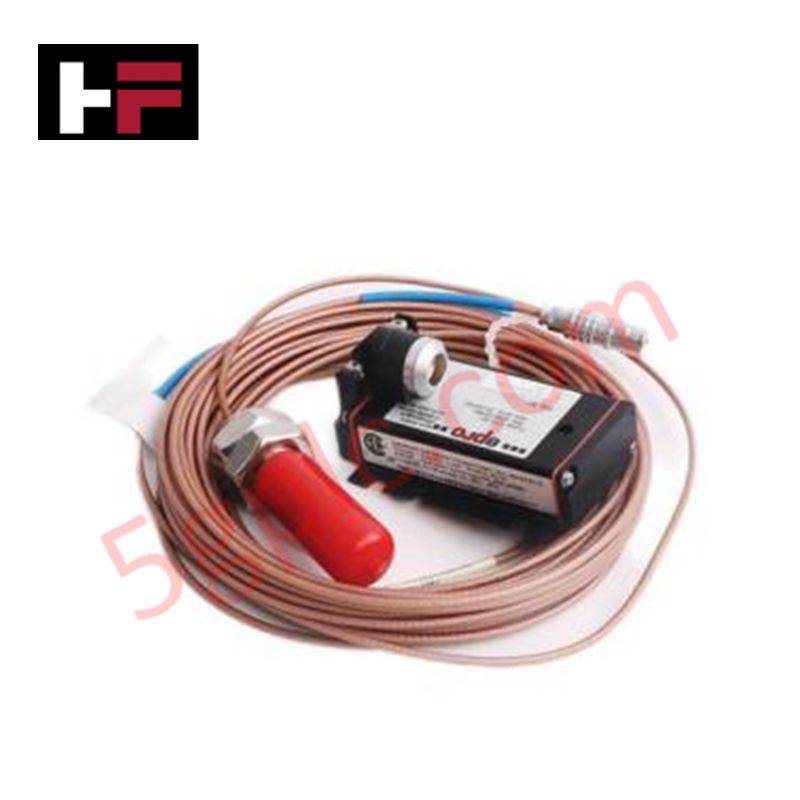

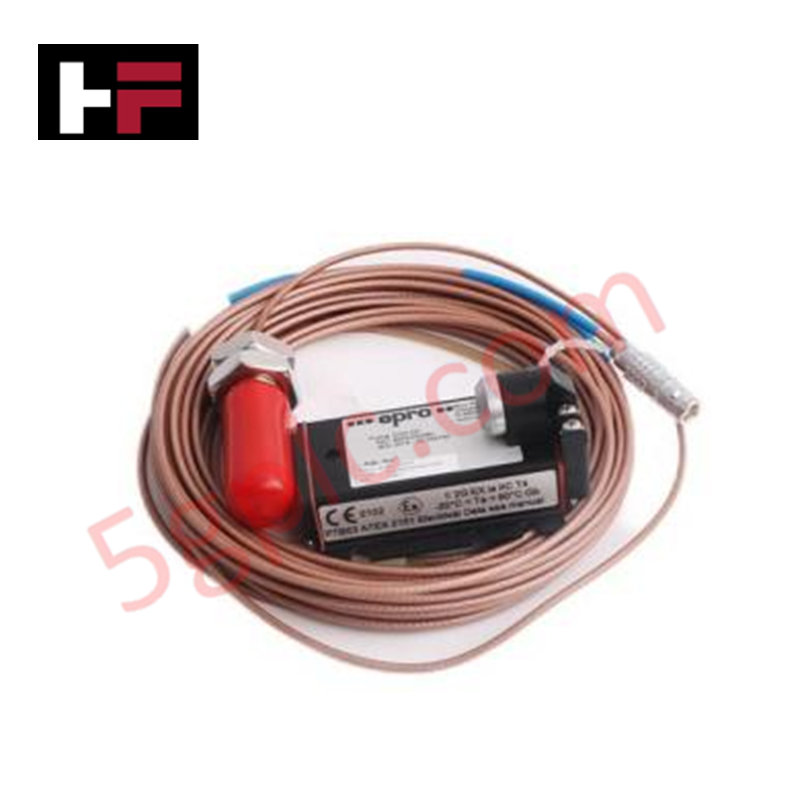

Emerson CON011/916-200, जिसे CON011/916-200 एडी करंट सिग्नल कन्वर्टर के रूप में भी सूचीबद्ध किया गया है, घूर्णनशील मशीनरी डायग्नोस्टिक प्रणालियों में प्रॉक्सिमिटी प्रोब सिग्नलों की कंडीशनिंग के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विशिष्टताएँ
| पैरामीटर | विशिष्टता |
|---|---|
| मॉडल | CON011/916-200 |
| ब्रांड | Emerson |
| बेस मॉडल | CON011/916-200 |
| मूल देश | जर्मनी |
| वज़न | 600 g |
| आयाम | एनक्लोज़र में 4 x M5 माउंटिंग पॉइंट कॉन्फ़िगर किए गए हैं |
| ऑपरेटिंग तापमान | -30 से +100 डिग्री C |
| पावर खपत | नेगेटिव DC सप्लाई इनपुट के माध्यम से संचालित |
| सप्लाई वोल्टेज | -23 VDC से -32 VDC |
| आउटपुट सिग्नल रेंज | -4 VDC से -20 VDC (मानक), -2 VDC से -18 VDC (वैकल्पिक) |
| फ़्रीक्वेंसी रिस्पॉन्स | 0 से 20 kHz (-3 dB) |
| सिग्नल राइज़ टाइम | 15 us से कम |
| शॉक प्रतिरोध | 60 Hz पर 5 g तक (25 डिग्री C संदर्भ) |
| सुरक्षा रेटिंग | IP65 |
| हाउसिंग सामग्री | डाई-कास्ट एल्युमिनियम मिश्रधातु (GD-AlSi9Cu3) |
4-20 mA HART लूप प्रोटोकॉल और चैनल-टू-चैनल आइसोलेशन
CON011/916-200 एडी करंट प्रॉक्सिमिटी सेंसरों द्वारा उत्पन्न उच्च-फ़्रीक्वेंसी सिग्नलों को समानुपाती रैखिक एनालॉग आउटपुट में संसाधित करता है। कम-शोर वाले आंतरिक सिग्नल कंडीशनिंग पथों के साथ डिज़ाइन किया गया यह मॉड्यूल चैनल आइसोलेशन प्रदान करता है, ताकि अर्थ लूप हस्तक्षेप मशीनरी सुरक्षा नेटवर्क से जुड़े पूरे प्लांट के 4-20 mA HART इंस्ट्रूमेंट लूप और DCS मॉनिटरिंग रैक को प्रभावित न करे।
अक्सर पूछे जाने वाले प्रश्न
Q: CON011/916-200 कन्वर्टर के संचालन के लिए किस पावर सप्लाई रेंज की आवश्यकता होती है?
A: कन्वर्टर नेगेटिव DC सप्लाई वोल्टेज पर संचालित होता है, जिसकी सामान्य रेटिंग -23 VDC से -32 VDC के बीच होती है।
Q: इस सिग्नल कंडीशनर की गतिशील फ़्रीक्वेंसी रिस्पॉन्स क्षमता क्या है?
A: मॉड्यूल गतिशील सिग्नल रूपांतरण संभालता है, जिसकी फ़्रीक्वेंसी रिस्पॉन्स (-3 dB बैंडविड्थ) 0 से 20 kHz तक है और सिग्नल राइज़ टाइम 15 us से कम है।
Q: फ़ील्ड एनक्लोज़र माउंटिंग के लिए डाई-कास्ट हाउसिंग कौन-सी पर्यावरणीय सुरक्षा रेटिंग प्रदान करती है?
A: GD-AlSi9Cu3 डाई-कास्ट एल्युमिनियम एनक्लोज़र धूल के प्रवेश और पानी की धारों से IP65 सुरक्षा रेटिंग प्रदान करता है तथा -30 से +100 डिग्री C के बीच संचालित होता है।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- IP65 एल्युमिनियम एनक्लोज़र को 4 x M5 औद्योगिक स्क्रू का उपयोग करके समतल माउंटिंग प्लेट या पैनल पर सुरक्षित करें।
- ऊर्जा प्रवाहित करने से पहले सत्यापित करें कि आने वाली सप्लाई लाइन -23 VDC से -32 VDC की सीमा में नेगेटिव DC पोटेंशियल प्रदान करती है।
- IP65 पर्यावरणीय रेटिंग बनाए रखने के लिए, प्रॉक्सिमिटी सेंसर के तारों को सीलबंद केबल ग्लैंड से गुजारें।
- ग्राउंड लूप धाराओं को रोकने के लिए, संपूर्ण सिग्नल लाइन की शील्डिंग को मॉनिटरिंग सिस्टम कैबिनेट के पास एकल ग्राउंडिंग बिंदु पर समाप्त करें।
- पुष्टि करें कि फ़ील्ड वायरिंग के तारों और उच्च-वोल्टेज AC केबलों के बीच पर्याप्त दूरी बनी रहे, ताकि विद्युतचुंबकीय हस्तक्षेप समाप्त किया जा सके।
