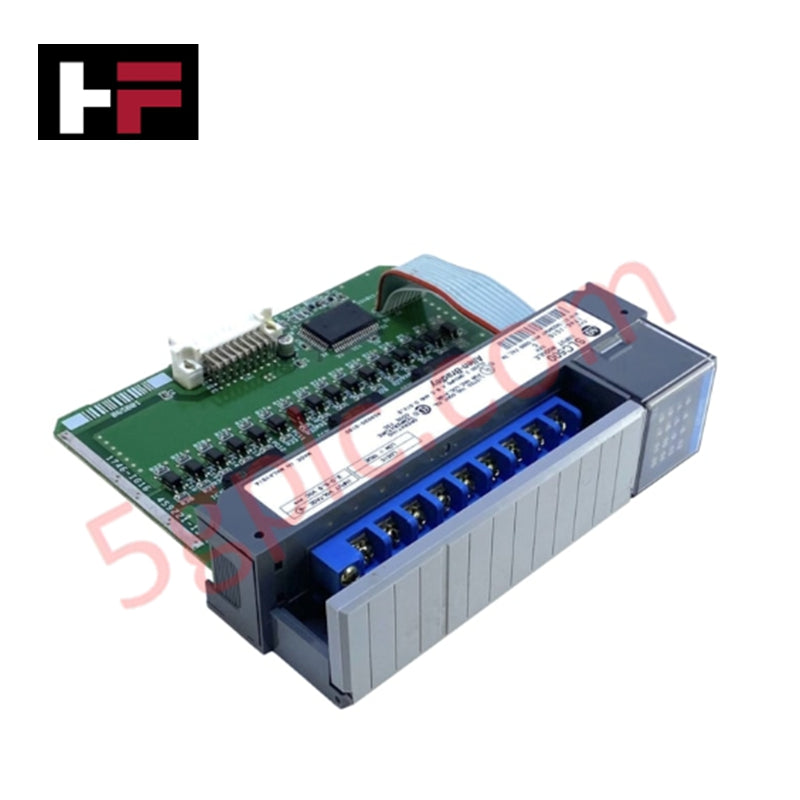

एलेन-ब्रैडली SLC 500 डिजिटल इनपुट मॉड्यूल – मॉडल: 1746-IG16 1746-IG16 एक 16-पॉइंट TTL DC इनपुट मॉड्यूल है जो एलेन-ब्रैडली SLC 500 श्रृंखला के लिए डिज़ाइन किया गया है। इसे कम-वोल्टेज DC सिग्नल्स को संभालने के लिए बनाया गया है, जो TTL और BCD इनपुट अनुप्रयोगों के लिए उपयुक्त है। तेज़ सिग्नल प्रतिक्रिया समय, कम ऊर्जा खपत, और हटाने योग्य टर्मिनल ब्लॉकों के साथ संगतता के कारण, यह मॉड्यूल औद्योगिक स्वचालन वातावरण में विश्वसनीय प्रदर्शन प्रदान करता है।
तकनीकी विनिर्देश
-
निर्माता: एलेन-ब्रैडली (रॉकवेल ऑटोमेशन)
-
उत्पाद लाइन: SLC 500
-
मॉडल: 1746-IG16
-
प्रकार: डिजिटल DC TTL इनपुट मॉड्यूल
-
इनपुट की संख्या: 16 चैनल
-
वोल्टेज रेंज: 4.5–5.5 VDC (स्रोत)
-
नाममात्र इनपुट वोल्टेज: 5 VDC
-
बैकप्लेन करंट (5 VDC): 140 mA
-
सिग्नल डिले: 0.25 ms या 0.5 ms चयन योग्य
-
स्टेप प्रतिक्रिया: 100 ms इनपुट, 2.5 ms आउटपुट
-
प्रति पॉइंट वाट्स: 0.02 W
-
न्यूनतम ऊर्जा खपत: 0.7 W
-
कुल ऊर्जा खपत: 1 W
-
संगत I/O कनेक्शन: 1746-HT, 1746-HCA
-
हटाने योग्य टर्मिनल ब्लॉक: 1746-RT25B
-
वैकल्पिक ऑक्टल किट: 1746-RL42
-
स्लॉट चौड़ाई: 1
-
एनक्लोजर प्रकार: खुला-शैली
-
वजन: 0.50 पाउंड (0.23 किलोग्राम)
अनुप्रयोग परिदृश्य
-
SLC 500 सिस्टम में TTL और BCD इनपुट सिग्नल प्रोसेसिंग
-
मशीन-स्तरीय नियंत्रण जिसमें तेज़ प्रतिक्रिया समय आवश्यक हो
-
कम-वोल्टेज DC इनपुट के साथ कॉम्पैक्ट I/O विन्यास
-
विश्वसनीय डिस्क्रीट इनपुट मॉड्यूल की आवश्यकता वाले पुरानी स्वचालन सिस्टम
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 1746-IG16 कितने इनपुट सपोर्ट करता है? उत्तर: यह 16 TTL DC इनपुट चैनल प्रदान करता है।
प्रश्न: इनपुट वोल्टेज रेंज क्या है? उत्तर: 4.5–5.5 VDC।
प्रश्न: कौन से टर्मिनल ब्लॉक संगत हैं? उत्तर: 1746-RT25B हटाने योग्य टर्मिनल ब्लॉक।
प्रश्न: यह मॉड्यूल किन अनुप्रयोगों के लिए उपयुक्त है? उत्तर: SLC 500 सिस्टम में TTL और BCD इनपुट अनुप्रयोगों के लिए।
