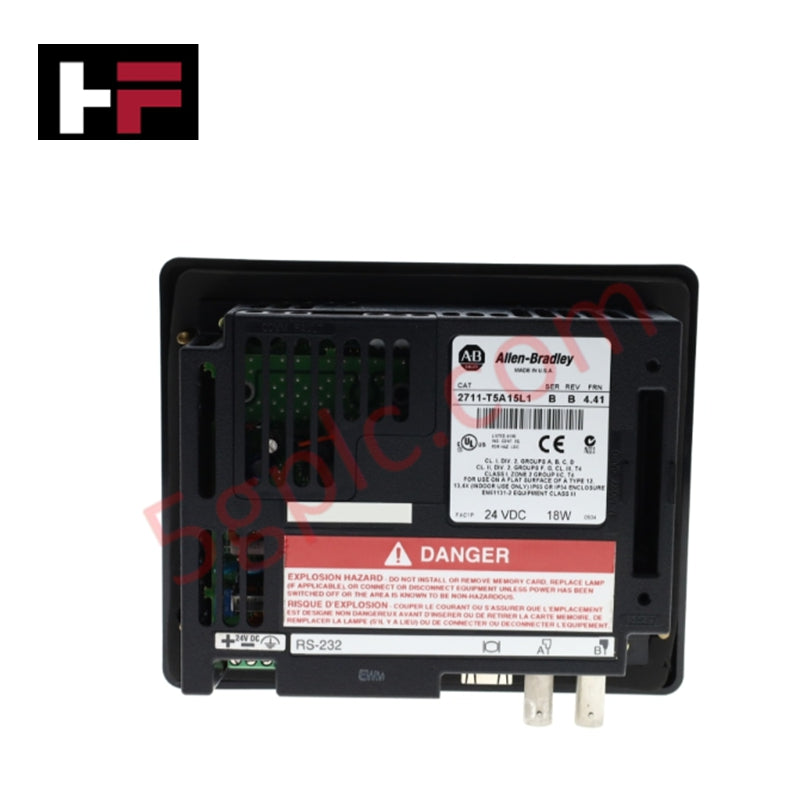

एलन-ब्रैडली पैनलव्यू 550 स्टैंडर्ड 2711-T5A16L1 5.5-इंच टचस्क्रीन मोनोक्रोम एचएमआई

मॉड्यूल अवलोकन

 2711-T5A16L1 एलेन-ब्रैडली पैनलव्यू 550 स्टैंडर्ड सीरीज का एक पुराना उच्च प्रदर्शन मानव-मशीन इंटरफेस (HMI) है। इसमें 5.5 इंच का मोनोक्रोम ब्लू-मोड LCD है, जो स्थानीयकृत मशीन नियंत्रण के लिए डिज़ाइन किया गया है जहाँ सरल, विश्वसनीय ऑपरेटर इनपुट आवश्यक होता है। यह एक रेसिस्टिव टचस्क्रीन इंटरफेस का उपयोग करता है, जिससे ऑपरेटर सीधे ऑन-स्क्रीन ग्राफिक्स के साथ इंटरैक्ट कर PLC लॉजिक को ट्रिगर कर सकते हैं। RS-232 (DF1) पोर्ट से लैस,  2711-T5A16L1  माइक्रोलॉजिक, SLC 500, और कंट्रोललॉजिक कंट्रोलर्स के साथ डायरेक्ट पॉइंट-टू-पॉइंट कनेक्शन प्रदान करता है, जो इसे पुरानी ऑटोमेशन प्रणालियों और दीर्घकालिक रखरखाव अनुप्रयोगों में एक आवश्यक उपकरण बनाता है।

विस्तृत इंजीनियरिंग विनिर्देश

 2711-T5A16L1 एक DC-पावर्ड यूनिट है जिसे दीर्घायु के लिए डिज़ाइन किया गया है, जिसमें 100,000 घंटे की बैकलाइट लाइफ है।

• डिस्प्ले प्रकार: मोनोक्रोम LCD (ब्लू मोड)

• डिस्प्ले आकार: 5.5 इंच (120 x 60 मिमी / 4.75 x 2.38 इंच)

• रिज़ॉल्यूशन: 256 x 128 पिक्सल

• इनपुट प्रकार: एनालॉग रेसिस्टिव टचस्क्रीन

• टच सेल्स: 128 (16 कॉलम x 8 रो)

• टच सेल आकार: 26 x 30 पिक्सल

• बैकलाइट: इंटीग्रेटेड LED (100,000 घंटे की सेवा जीवन)

• एप्लिकेशन मेमोरी: 170 KB रनटाइम / 240 KB नॉन-वोलेटाइल RAM

• कम्युनिकेशन पोर्ट्स: * कंट्रोलर कम्युनिकेशन के लिए RS-232 (DF1)

• प्रिंटर/एप्लिकेशन डाउनलोड के लिए RS-232

• इनपुट पावर: 24V DC (रेंज: 18–30V DC)

• हीट डिसिपेशन: 20 वाट (69 BTU/घंटा)

• ऑपरेटिंग तापमान: 0°C से 55°C (32°F से 131°F)

• एनक्लोजर रेटिंग: NEMA टाइप 12/13, 4X (केवल इनडोर उपयोग)

• भौतिक वजन: 2.00 पाउंड (0.91 किग्रा)

कम्युनिकेशन और सॉफ़्टवेयर एकीकरण

यह टर्मिनल  DF1 प्रोटोकॉल का उपयोग करता है, जो रॉकवेल ऑटोमेशन हार्डवेयर के लिए एक मजबूत सीरियल स्टैंडर्ड है। सफल एकीकरण के लिए, आमतौर पर  2711-NC13 कम्युनिकेशन केबल की आवश्यकता होती है जो HMI को प्रोसेसर के सीरियल पोर्ट से जोड़ती है। कॉन्फ़िगरेशन और स्क्रीन डिज़ाइन  PanelBuilder32 सॉफ़्टवेयर के माध्यम से प्रबंधित किया जाता है। यह सॉफ़्टवेयर पुराना है, लेकिन यह जटिल टैग-आधारित स्क्रीन, अलार्म प्रबंधन, और रियल-टाइम डेटा ट्रेंडिंग बनाने की अनुमति देता है।

इंस्टॉलेशन और यांत्रिक विश्वसनीयता

 2711-T5A16L1 औद्योगिक मजबूती के लिए बनाया गया है। इसका फ्रंट पैनल NEMA 4X वातावरण के लिए रेटेड है, जिसका अर्थ है कि इसे सही तरीके से सील किए गए एनक्लोजर में स्थापित करने पर "वॉश-डाउन" स्थितियों का सामना कर सकता है। यूनिट को कार्यात्मक माउंटिंग क्लिप्स का उपयोग करके सुरक्षित किया जाता है जो पैनल कटआउट के खिलाफ उच्च गुणवत्ता वाले गैस्केट को दबाते हैं, जिससे एक एयरटाइट और धूल-प्रतिरोधी सील सुनिश्चित होती है।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

क्या मैं 2711-T5A16L1 की मेमोरी अपग्रेड कर सकता हूँ?

नहीं। आंतरिक एप्लिकेशन मेमोरी फिक्स्ड है। हालांकि, आप ATA फ्लैश मेमोरी कार्ड का उपयोग एप्लिकेशन ट्रांसफर करने या लॉग डेटा स्टोर करने के लिए कर सकते हैं, बशर्ते वे पैनलव्यू स्टैंडर्ड सिस्टम के लिए फॉर्मेट किए गए हों।

क्या बैकलाइट बदलने योग्य है?

 2711-T5A16L1 पर LED बैकलाइट इंटीग्रेटेड है। 100,000 घंटे की रेटिंग के साथ, इसे टर्मिनल के पूरे जीवनकाल के लिए डिज़ाइन किया गया है। यदि स्क्रीन अंधेरी हो जाती है, तो यह अक्सर LED के बजाय आंतरिक पावर इन्वर्टर की विफलता को दर्शाता है।

अगर मेरे PC में DF1 पोर्ट नहीं है तो मैं प्रोग्राम कैसे डाउनलोड करूँ?

आपको एक उच्च गुणवत्ता वाला USB-से-RS232 कनवर्टर (जैसे 1747-UIC या समान औद्योगिक ग्रेड एडाप्टर) की आवश्यकता होगी ताकि आधुनिक लैपटॉप जो PanelBuilder32 चला रहा हो, HMI के RS-232 पोर्ट के साथ संवाद कर सके।
