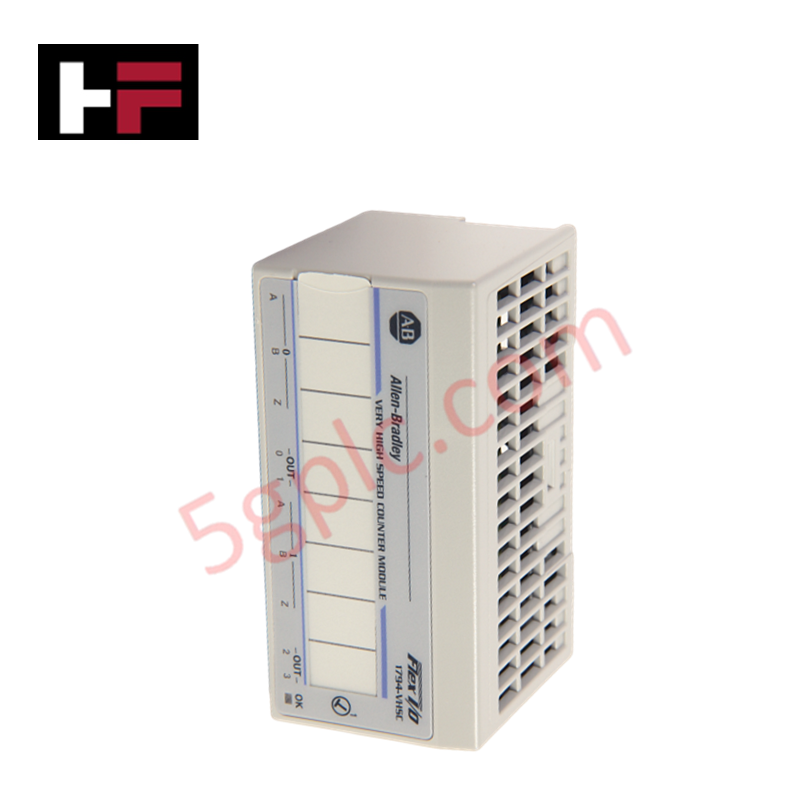

एलेन-ब्रैडली फ्लेक्स I/O 1794-VHSC बहुत उच्च गति काउंटर मॉड्यूल

उत्पाद अवलोकन

 1794-VHSC एलेन-ब्रैडली फ्लेक्स I/O परिवार के भीतर एक उच्च प्रदर्शन काउंटिंग समाधान है, जिसे तेज पल्स डिटेक्शन और सटीक गति निगरानी की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह मॉड्यूल उच्च-आवृत्ति इनपुट सिग्नल को प्रोसेस करने के लिए बनाया गया है जो मानक PLC I/O की स्कैनिंग क्षमताओं से अधिक हैं।  1794-VHSC (PN: 1794-VHSC) का उपयोग करके, औद्योगिक सिस्टम वास्तविक समय एन्कोडर फीडबैक, प्रवाह मापन, और उच्च गति पोजिशनिंग न्यूनतम विलंबता के साथ कर सकते हैं।

तकनीकी विनिर्देश

• निर्माता एलेन-ब्रैडली / रॉकवेल ऑटोमेशन

• उत्पाद श्रृंखला फ्लेक्स I/O 1794

• मॉडल नंबर 1794-VHSC

• मॉड्यूल प्रकार बहुत उच्च गति काउंटर (VHSC)

• काउंटर्स की संख्या 2 द्विदिश काउंटर्स

• इनपुट विन्यास 3 इनपुट के 2 समूह (A, B, और Z गेट इनपुट)

• इनपुट वोल्टेज 5V DC (नाममात्र)

• इनपुट ऑन-स्टेट करंट > 5 mA

• इनपुट ऑफ-स्टेट वोल्टेज < 1.8V DC

• इनपुट ऑफ-स्टेट करंट < 0.25 mA

• आउटपुट विन्यास 2 पृथक समूह के 2 आउटपुट

• आउटपुट सप्लाई वोल्टेज रेंज 10–31V DC

• अधिकतम पावर डिसिपेशन 5.0W @ 31.2V DC

• अधिकतम थर्मल डिसिपेशन 17.1 BTU/hr @ 31.2V DC

• शिपिंग वजन 0.25 lbs (0.11 किग्रा)

ऑपरेशनल मोड और कार्यात्मक लॉजिक

 1794-VHSC विभिन्न औद्योगिक सेंसिंग तकनीकों के लिए कई ऑपरेशनल मोड का समर्थन करता है। इसे निम्नलिखित के लिए कॉन्फ़िगर किया जा सकता है:

• काउंटर मोड: उत्पादन कुल या प्रवाह के लिए सरल ऊपर/नीचे काउंटिंग।

• एन्कोडर मोड: मोटर शाफ्ट पोजिशनिंग के लिए क्वाड्रचर सिग्नल (इन्क्रीमेंट/डीक्रिमेंट) डिकोडिंग।

• पीरियड/रेट मोड: वेग मापन के लिए आवृत्ति या अंतराल समय की गणना।

मॉड्यूल में एकीकृत आउटपुट होते हैं जिन्हें सीधे हार्डवेयर थ्रेशोल्ड से जोड़ा जा सकता है। इससे  1794-VHSC को एक विशिष्ट काउंट पहुँचने पर तुरंत भौतिक आउटपुट ट्रिगर करने की अनुमति मिलती है, जो नेटवर्क और PLC स्कैन चक्र की संचार देरी को बायपास करता है।

इंस्टॉलेशन और सिस्टम संगतता

फ्लेक्स I/O सिस्टम के हिस्से के रूप में,  1794-VHSC को वायरिंग के लिए टर्मिनल बेस और नेटवर्क इंटीग्रेशन के लिए एक संचार एडाप्टर की आवश्यकता होती है।

• टर्मिनल बेस आवश्यकता: आमतौर पर 1794-TB3 या 1794-TB3S बेस के साथ उपयोग किया जाता है।

• नेटवर्क संगतता: EtherNet/IP, ControlNet, DeviceNet, या Remote I/O एडाप्टर के साथ कार्य करता है।

• माउंटिंग: टर्मिनल बेस असेंबली के माध्यम से DIN-रेल या पैनल माउंट।

अक्सर पूछे जाने वाले प्रश्न

• क्या  1794-VHSC  24V DC इनपुट सिग्नल संभाल सकता है?

  जबकि बेस इनपुट 5V DC (TTL स्तर) के लिए डिज़ाइन किए गए हैं, कई अनुप्रयोग उच्च वोल्टेज एन्कोडर को समायोजित करने के लिए बाहरी लेवल शिफ्टर्स या विशिष्ट टर्मिनल बेस विन्यास का उपयोग करते हैं। 5V लॉजिक को नुकसान से बचाने के लिए इनपुट वोल्टेज स्रोत की हमेशा जांच करें।

• इस मॉड्यूल के लिए अधिकतम इनपुट आवृत्ति क्या है?

   1794-VHSC कुछ विन्यासों में 1 MHz तक की आवृत्तियों को संभालने के लिए रेट किया गया है, जो इसे मानक उच्च गति काउंटर मॉड्यूल की तुलना में काफी तेज बनाता है।

• क्या आउटपुट स्वतंत्र रूप से पृथक हैं?

  आउटपुट दो पृथक समूहों में व्यवस्थित हैं। यह विभिन्न आउटपुट सर्किटों के बीच विद्युत पृथक्करण प्रदान करता है, जिससे शोर प्रतिरोध और सिस्टम विश्वसनीयता बढ़ती है।
