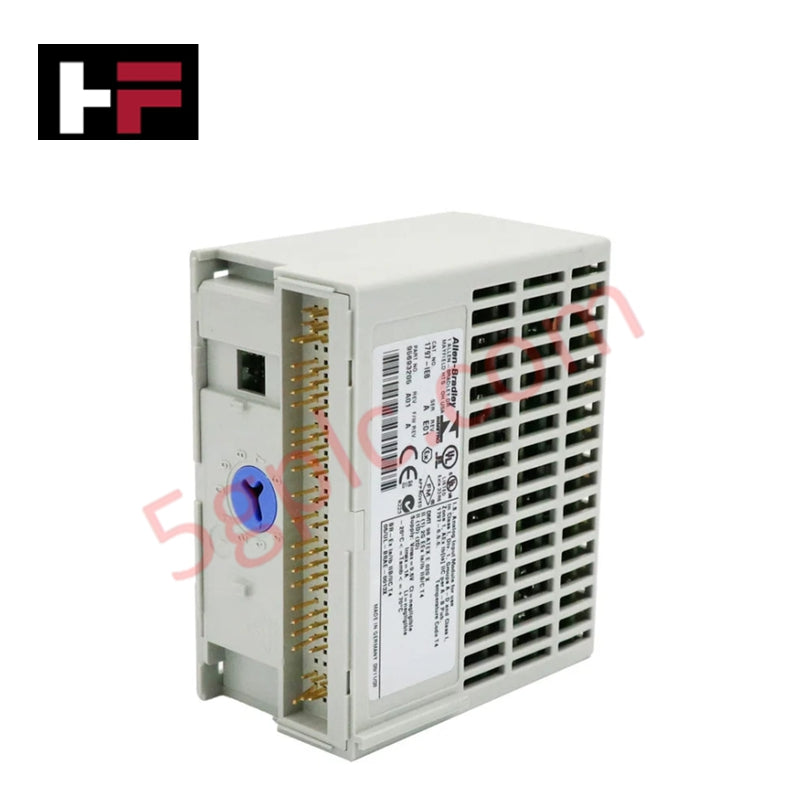

एलेन-ब्रैडली फ्लेक्स एक्स 1797-IE8 8-पॉइंट 16-बिट अंतर्निहित सुरक्षित एनालॉग इनपुट मॉड्यूल

मॉड्यूल अवलोकन

 1797-IE8 एलेन-ब्रैडली FLEX Ex I/O परिवार का एक उच्च-सटीक, अंतर्निहित सुरक्षित (IS) एनालॉग इनपुट मॉड्यूल है। इसे विशेष रूप से सबसे अस्थिर खतरनाक क्षेत्रों में स्थित फील्ड ट्रांसमीटरों के साथ इंटरफेस करने के लिए डिज़ाइन किया गया है, जिनमें ज़ोन 1 और ज़ोन 2 (क्लास I, II, III, डिवीजन 1) शामिल हैं। यह मॉड्यूल 16-बिट रिज़ॉल्यूशन के साथ आठ गैर-आइसोलेटेड एनालॉग इनपुट प्रदान करता है, जो तापमान, दबाव और प्रवाह जैसे प्रक्रिया चर के लिए अत्यंत सूक्ष्म सटीकता प्रदान करता है। प्रमाणित अंतर्निहित सुरक्षा बाधाओं को मॉड्यूल में ही एकीकृत करके,  1797-IE8  IS-रेटेड फील्ड उपकरणों को सीधे जोड़ने की अनुमति देता है, बिना बाहरी ज़ेनर बाधाओं या गैल्वैनिक आइसोलेटर की आवश्यकता के।

विस्तृत इंजीनियरिंग विनिर्देश

 1797-IE8 रासायनिक, तेल और गैस उद्योगों की मांगलिक पर्यावरणीय और विद्युत आवश्यकताओं के लिए डिज़ाइन किया गया है।

• इनपुट की संख्या: 8 चैनल (गैर-आइसोलेटेड)

• इनपुट सिग्नल रेंज: 4–20 mA या 0–20 mA

• रिज़ॉल्यूशन: 16-बिट

• अंतर्निहित सुरक्षा रेटिंग:

• Ex ia IIB/IIC T4 / AEx ia IIC T4

• क्लास I, II, III, डिवीजन 1, समूह A–G T4

• मॉड्यूल फील्ड-साइड पावर खपत: 7.5 वाट

• पावर डिसिपेशन: 5.2 वाट

• थर्मल डिसिपेशन: 17.7 BTU/घंटा

• संकेतक:

• 8 लाल (चैनल फॉल्ट/वायर-ऑफ/ओवर-रेंज)

• 1 हरा (मॉड्यूल पावर)

• कन्वर्ज़न दर: लगभग 8 मिलीसेकंड (सभी चैनल)

• डेटा फॉर्मेट: इंजीनियरिंग यूनिट्स (4–20 mA = 4000–20000) या पूर्ण पैमाने का प्रतिशत

• ऑपरेटिंग तापमान: -20°C से 70°C (-4°F से 158°F)

• भौतिक वजन: 0.85 पाउंड (0.39 किलोग्राम)

अंतर्निहित सुरक्षित वास्तुकला

 1797-IE8 का मुख्य लाभ इसका "एसोसिएटेड उपकरण" दर्जा है। इसमें ऊर्जा-सीमित सर्किटरी होती है जो खतरनाक क्षेत्र में विस्फोटक वातावरण को प्रज्वलित करने वाले चिंगारियों या थर्मल प्रभावों को रोकती है। यह खतरनाक क्षेत्र में लाइव रखरखाव की अनुमति देता है—जिसमें Removal and Insertion Under Power (RIUP) शामिल है—बशर्ते स्थापना विशिष्ट इकाई मापदंडों और FLEX Ex सिस्टम डिज़ाइन दिशानिर्देशों का पालन करे।

उन्नत निदान और सिग्नल अखंडता

मॉड्यूल आठ समर्पित लाल फॉल्ट संकेतकों से लैस है। ये एलईडी फील्ड-साइड समस्याओं जैसे कि खुला सर्किट (वायर-ऑफ) या ट्रांसमीटर सिग्नल के कैलिब्रेटेड रेंज से बाहर होने पर तुरंत दृश्य प्रतिक्रिया प्रदान करते हैं। क्योंकि 16-बिट रिज़ॉल्यूशन सिग्नल को 65,536 हिस्सों में विभाजित करता है,  1797-IE8 सबसे सूक्ष्म प्रक्रिया उतार-चढ़ाव का पता लगा सकता है, जो उच्च-विश्वसनीय नियंत्रण लूप और सुरक्षा उपकरण प्रणाली (SIS) के लिए आवश्यक है।

स्थापना और माउंटिंग आवश्यकताएँ

अपनी सुरक्षा प्रमाणन बनाए रखने के लिए,  1797-IE8 का उपयोग 1797-सीरीज टर्मिनल बेस के साथ किया जाना चाहिए, जैसे कि  1797-TB3 या  1797-TB3S। इसे एक अनुमोदित FLEX Ex अंतर्निहित सुरक्षित पावर सप्लाई (1797-PS सीरीज) द्वारा संचालित किया जाना चाहिए। नियंत्रण कैबिनेट के भीतर IS और गैर-IS वायरिंग के बीच उचित पृथक्करण बनाए रखना आवश्यक है, आमतौर पर स्थानीय विद्युत कोड के अनुसार न्यूनतम 50 मिमी (2 इंच) हवा का अंतराल या भौतिक बाधा का उपयोग करके।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

क्या यह मॉड्यूल HART संचार का समर्थन करता है?

नहीं।  1797-IE8 एक मानक उच्च-रिज़ॉल्यूशन एनालॉग मॉड्यूल है। यदि आपके आवेदन को HART डिजिटल डेटा पास-थ्रू की आवश्यकता है, तो 1797-IE8H संस्करण आवश्यक होगा।

क्या मैं इस मॉड्यूल का उपयोग 2-वायर ट्रांसमीटर को पावर देने के लिए कर सकता हूँ?

हाँ।  1797-IE8 टर्मिनल बेस के माध्यम से 2-वायर ट्रांसमीटर के लिए आवश्यक लूप पावर प्रदान करता है, जिससे फील्ड उपकरणों के लिए बाहरी पावर सप्लाई की आवश्यकता समाप्त हो जाती है।

यदि किसी एक चैनल में वायर-ऑफ स्थिति होती है तो क्या होता है?

मॉड्यूल तुरंत संबंधित लाल एलईडी को जलाएगा और PLC के इनपुट इमेज टेबल में एक निदान बिट सेट करेगा। अन्य सात चैनल बिना किसी बाधा के सामान्य रूप से काम करते रहेंगे।
