उत्पाद विवरण
उत्पाद अवलोकन

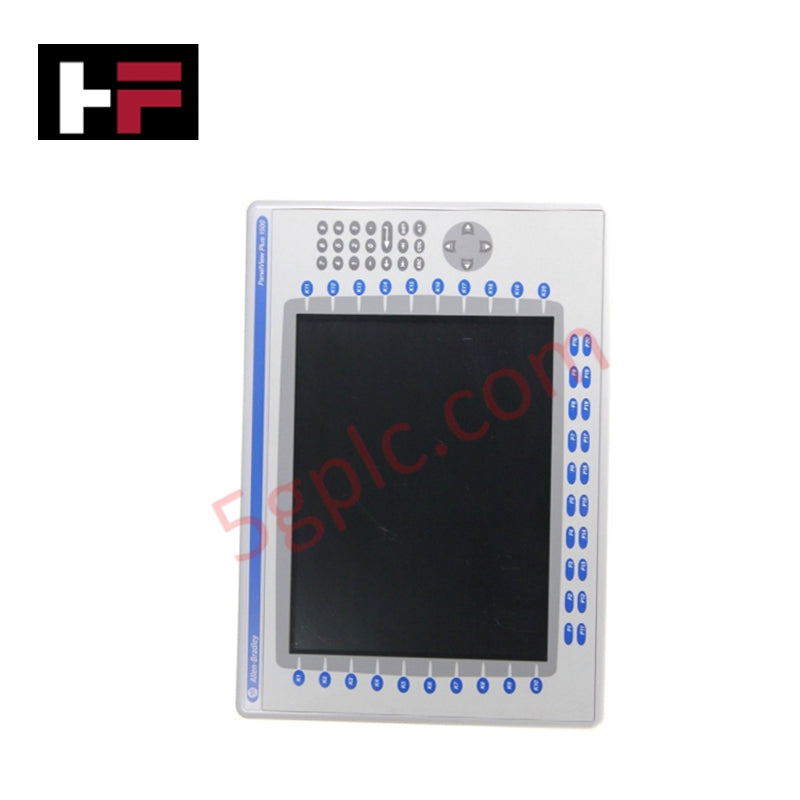

Allen-Bradley 2711P-K10C4A2 औद्योगिक मशीनरी के लिए एक मजबूत ऑपरेटर इंटरफ़ेस के रूप में कार्य करता है। यह PanelView Plus 1000 टर्मिनल 10.4-इंच के रंगीन डिस्प्ले को एक भौतिक कीपैड के साथ जोड़ता है, जो मांग वाले वातावरण में सटीक डेटा प्रविष्टि सक्षम बनाता है। यह सीधे कंट्रोलर्स से ईथरनेट या RS-232 पोर्ट के माध्यम से जुड़ता है, जिससे रियल-टाइम निगरानी और नियंत्रण संभव होता है। यह यूनिट 85-264 VAC पर संचालित होती है, जो इसे विभिन्न पावर इन्फ्रास्ट्रक्चर के लिए बहुमुखी बनाती है। हम इस आइटम को 100% नया, फैक्ट्री-सील्ड यूनिट के रूप में प्रदान करते हैं।
तकनीकी विशिष्टताएँ
| पैरामीटर | विशिष्टता |
|---|---|
| निर्माता | Allen-Bradley (Rockwell Automation) |
| उत्पाद लाइन | PanelView Plus 1000 |
| डिस्प्ले आकार | 10.4 इंच (रंगीन) |
| इनपुट प्रकार | भौतिक कीपैड |
| मेमोरी | 128 MB |
| संचार | ईथरनेट, RS-232 |
| इनपुट पावर | 85-264 VAC |
| बैकलाइट प्रतिस्थापन | 2711P-RL10C |
| वजन | 5.00 पाउंड (2.27 किग्रा) |
इंजीनियरिंग लाभ
सटीक नियंत्रण के लिए टैक्टाइल कीपैड
सिर्फ टच स्क्रीन के विपरीत, 2711P-K10C4A2 में एक भौतिक कीपैड है। यह डिज़ाइन ऑपरेटरों को रेसिपी, पासवर्ड और सेटपॉइंट्स को बिना नीचे देखे या स्क्रीन पर धब्बों की चिंता किए सटीक रूप से दर्ज करने की अनुमति देता है। टैक्टाइल फीडबैक उन ऑपरेटरों के लिए महत्वपूर्ण है जो भारी दस्ताने पहनते हैं या उच्च कंपन वाले क्षेत्रों में काम करते हैं जहाँ टच की सटीकता प्रभावित हो सकती है।
बहुमुखी कनेक्टिविटी विकल्प
यह टर्मिनल एक ईथरनेट पोर्ट और एक RS-232 सीरियल पोर्ट को एकीकृत करता है। आप ईथरनेट पोर्ट को ControlLogix या CompactLogix कंट्रोलर्स के साथ उच्च गति संचार के लिए EtherNet/IP नेटवर्क से जोड़ सकते हैं। RS-232 पोर्ट SLC 500 या MicroLogix प्रोसेसर के लिए पुराने कनेक्शनों का समर्थन करता है, साथ ही अलार्म लॉगिंग के लिए प्रिंटर कनेक्शन भी। यह दोहरी संचार क्षमता मिश्रित-प्रौद्योगिकी वातावरण में एकीकरण को सरल बनाती है।
मजबूत औद्योगिक डिज़ाइन
2711P-K10C4A2 फैक्ट्री फ्लोर की कठोरताओं को सहन करता है। यह व्यापक AC वोल्टेज रेंज (85-264 VAC) स्वीकार करता है, जो औद्योगिक सुविधाओं में आम पावर उतार-चढ़ाव को सहन करता है। रंगीन डिस्प्ले अलार्म प्रबंधन और ट्रेंड विज़ुअलाइज़ेशन के लिए उच्च दृश्यता प्रदान करता है। इसके अलावा, मॉड्यूलर डिज़ाइन आसान बैकलाइट प्रतिस्थापन (पार्ट नंबर 2711P-RL10C) की अनुमति देता है, जिससे यूनिट का परिचालन जीवन बढ़ता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 2711P-K10C4A2 को प्रोग्राम करने के लिए मुझे कौन सा सॉफ़्टवेयर चाहिए?
उत्तर: इस टर्मिनल के लिए एप्लिकेशन विकसित करने के लिए आपको RSView Studio (पूर्व में RSView ME) की आवश्यकता होती है। PanelView Plus प्लेटफ़ॉर्म FactoryTalk View ME स्टेशन सॉफ़्टवेयर चलाता है।
प्रश्न: क्या मैं इस मॉडल से 2711P-K10C4A1 को बदल सकता हूँ?
उत्तर: हाँ। "A2" प्रत्यय AC पावर सप्लाई संस्करण को दर्शाता है। जब तक आपका पावर स्रोत AC (85-264V) है, यह यूनिट समान हार्डवेयर पीढ़ी के पहले के सीरीज (Ser A, B, C, D, F) के लिए सीधे प्रतिस्थापन के रूप में काम करता है।
प्रश्न: क्या यह टर्मिनल Ethernet/IP संचार का समर्थन करता है?
उत्तर: हाँ। अंतर्निर्मित ईथरनेट पोर्ट EtherNet/IP का समर्थन करता है, जिससे HMI स्कैनर या एडाप्टर के रूप में कार्य कर सकता है। यदि आपको विशिष्ट पुराने नेटवर्क को ब्रिज करने की आवश्यकता है, तो आप 1761-NET-ENI केबल का उपयोग कर सकते हैं, हालांकि मूल पोर्ट सीधे मानक TCP/IP और EtherNet/IP ट्रैफ़िक को संभालता है।
प्रश्न: क्या बैकलाइट को बदला जा सकता है?
उत्तर: हाँ। यूनिट बैकलाइट के फील्ड प्रतिस्थापन का समर्थन करता है। विशिष्ट प्रतिस्थापन पार्ट नंबर 2711P-RL10C है, जिससे आप पूरे टर्मिनल को बदले बिना डिस्प्ले की दृश्यता बनाए रख सकते हैं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
