उत्पाद विवरण
उत्पाद अवलोकन

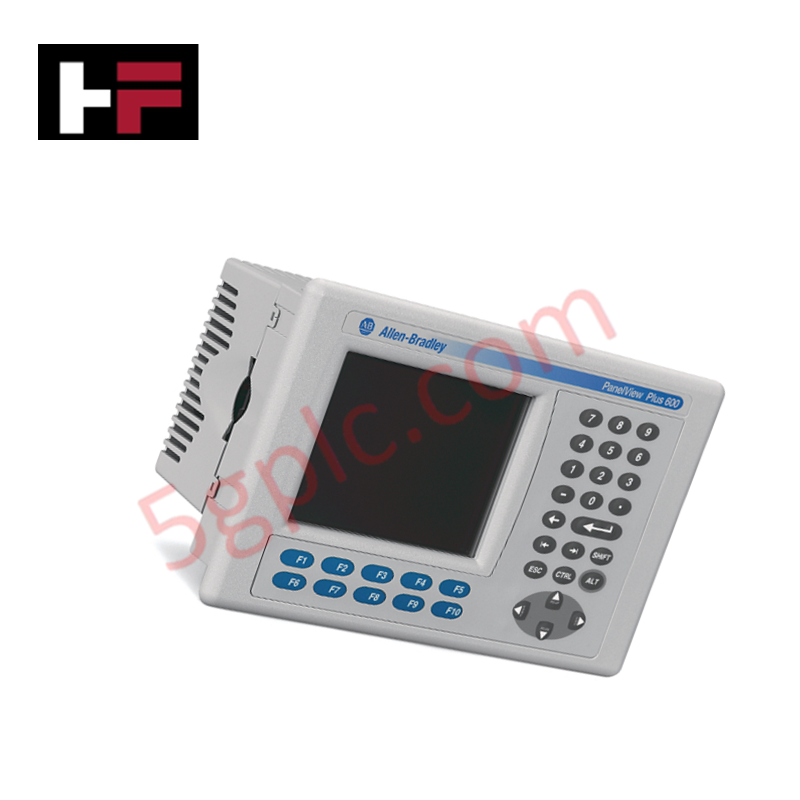

Allen Bradley 2711P-B6C20D8 PanelView Plus 6 प्लेटफ़ॉर्म के लिए उच्च-प्रदर्शन विज़ुअलाइज़ेशन और ऑपरेटर इंटरफ़ेस क्षमताएँ प्रदान करता है। यह 5.7-इंच का रंगीन टर्मिनल एक 8-तार एनालॉग रेसिस्टिव टचस्क्रीन को स्टेनलेस स्टील मेम्ब्रेन कीपैड के साथ अनूठे रूप से जोड़ता है, जो जटिल औद्योगिक वातावरण के लिए पुनरावृत्त इनपुट विधियाँ प्रदान करता है। हम इस यूनिट को 100% ब्रांड न्यू और फैक्ट्री-ओरिजिनल के रूप में सप्लाई करते हैं, जो FactoryTalk View Machine Edition सॉफ़्टवेयर के साथ सहज एकीकरण और मांग वाले HMI अनुप्रयोगों के लिए उत्कृष्ट प्रोसेसिंग गति सुनिश्चित करता है।
तकनीकी विनिर्देश
2711P-B6C20D8 में एक मजबूत आंतरिक वास्तुकला और बहुमुखी संचार पोर्ट हैं जो उच्च गति डेटा ट्रैफ़िक को संभालते हैं।
| विशेषता | विनिर्देश |
| निर्माता | Allen Bradley (Rockwell Automation) |
| डिस्प्ले प्रकार | रंगीन एक्टिव-मैट्रिक्स TFT |
| डिस्प्ले आकार | 5.7-इंच (115 x 86 मिमी सक्रिय क्षेत्र) |
| रिज़ॉल्यूशन | 320 x 240, 18-बिट रंगीन ग्राफिक्स |
| ऑपरेटर इनपुट | एनालॉग रेसिस्टिव टचस्क्रीन और फंक्शन कीपैड |
| मेमोरी | 512 MB RAM / 512 MB नॉनवोलेटाइल (512 MB उपयोगकर्ता RAM) |
| संचार पोर्ट | इथरनेट (10/100 Mbps), RS-232, 2 USB होस्ट पोर्ट |
| इनपुट वोल्टेज | 18–30V DC (24V DC सामान्य) |
| पावर खपत | अधिकतम 15 W (सामान्य 9 W) |
| रीयल-टाइम क्लॉक | बैटरी-समर्थित (फील्ड-रिप्लेसेबल CR2032) |
| वज़न | 2.06 lbs (0.94 किग्रा) |
इंजीनियरिंग लाभ
-
डुअल-इनपुट पुनरावृत्ति: टचस्क्रीन और स्टेनलेस स्टील कीपैड का संयोजन यह सुनिश्चित करता है कि मशीन ऑपरेटर भारी औद्योगिक दस्ताने पहने होने पर भी या टचस्क्रीन सतह को भौतिक क्षति होने पर भी संचालित हो सके। मेम्ब्रेन कीपैड में संख्यात्मक, नेविगेशन और फंक्शन कीज़ शामिल हैं जो उच्च कंपन वाले क्षेत्रों में टैक्टाइल फीडबैक प्रदान करते हैं।
-
विस्तारित कनेक्टिविटी विकल्प: एकीकृत इथरनेट और RS-232 पोर्ट एक साथ कई कंट्रोलरों के साथ संचार का समर्थन करते हैं। दो USB होस्ट पोर्ट फर्मवेयर अपडेट को तेज़ी से करने, डेटा लॉगिंग के लिए बाहरी स्टोरेज और माउस या कीबोर्ड जैसे पेरिफेरल HID उपकरणों को जोड़ने की सुविधा प्रदान करते हैं।
-
उच्च-रिज़ॉल्यूशन रंग गहराई: 18-बिट रंगीन एक्टिव-मैट्रिक्स TFT डिस्प्ले तेज़, उच्च कंट्रास्ट ग्राफिक्स प्रदान करता है। यह स्पष्टता ऑपरेटरों को सूक्ष्म अलार्म स्थितियों और प्रक्रिया चर के बीच तेजी से अंतर करने में मदद करती है, जिससे महत्वपूर्ण मशीन संचालन के दौरान मानवीय त्रुटि का जोखिम कम होता है।
-
प्रभावी मेमोरी प्रबंधन: 512 MB RAM और नॉनवोलेटाइल स्टोरेज के साथ, टर्मिनल जटिल FactoryTalk View अनुप्रयोगों को बिना लैग के चलाता है। लगभग 79 MB मुक्त उपयोगकर्ता मेमोरी व्यापक अलार्म इतिहास और बड़े ग्राफिक पुस्तकालयों को समायोजित करती है।
अक्सर पूछे जाने वाले प्रश्न
-
क्या मैं 2711P-B6C20D8 के बैकलाइट को बदल सकता हूँ यदि वह खराब हो जाए?
इस विशिष्ट मॉडल में बैकलाइट बदलने योग्य नहीं है। यूनिट की संरचनात्मक अखंडता और NEMA रेटिंग बनाए रखने के लिए, यदि डिस्प्ले खराब हो जाए तो पूरी टर्मिनल को बदलने की सलाह दी जाती है। हालांकि, उच्च दक्षता वाली LED-आधारित प्रकाश व्यवस्था सामान्य संचालन स्थितियों में लंबी सेवा जीवन प्रदान करती है।
-
रीयल-टाइम क्लॉक के लिए किस प्रकार की बैटरी आवश्यक है?
यूनिट में मानक CR2032 लिथियम कॉइन-सेल बैटरी (Allen Bradley Cat. No. 2711P-RY2032) का उपयोग होता है। यह बैटरी 25°C पर कम से कम चार वर्षों तक अलार्म और डेटा लॉग के महत्वपूर्ण टाइमस्टैम्प बनाए रखती है। आप मुख्य चेसिस को खोले बिना फील्ड में बैटरी बदल सकते हैं।
-
RS-232 कनेक्शन के लिए मुझे किस संचार केबल की आवश्यकता है?
Allen Bradley कंट्रोलर के साथ सीधे RS-232 संचार के लिए, 2711-NC14 संचार केबल का उपयोग करें। यह विश्वसनीय डेटा ट्रांसफर के लिए सही पिनआउट और शील्डिंग सुनिश्चित करता है, खासकर विद्युत शोर वाले वातावरण में।
-
क्या यह यूनिट AC पावर स्रोतों के साथ संगत है?
नहीं। 2711P-B6C20D8 को 18V से 30V DC के बीच DC पावर स्रोत की आवश्यकता होती है। AC पावर सप्लाई का उपयोग करने से आंतरिक पावर कन्वर्शन सर्किटरी को तुरंत और स्थायी नुकसान होगा। टर्मिनल को कनेक्ट करने से पहले अपने कैबिनेट पावर वितरण की जांच अवश्य करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
