उत्पाद विवरण
उत्पाद अवलोकन

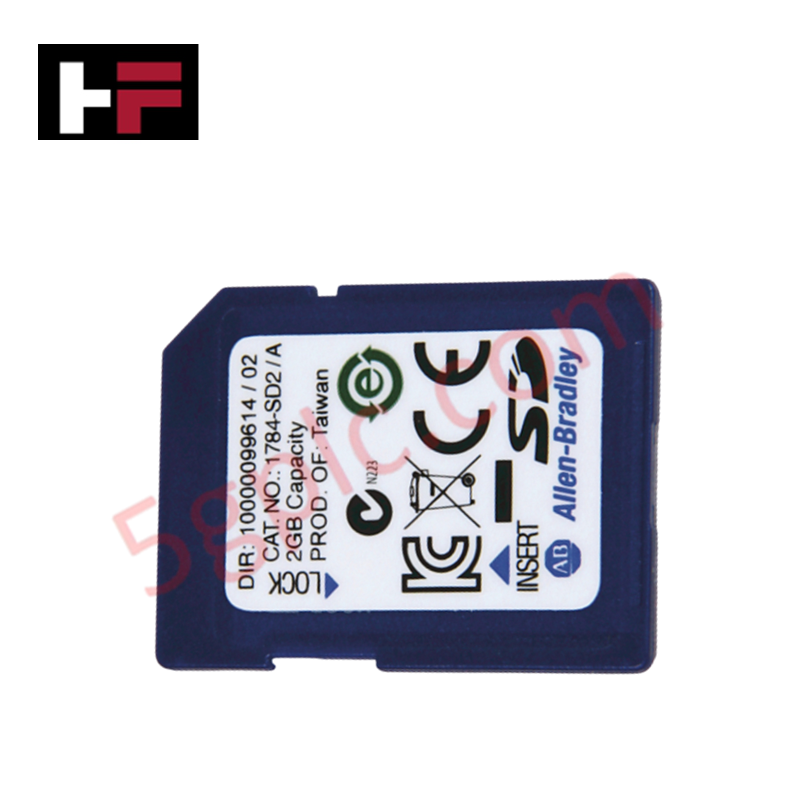

1784-SD2 एक विशेष, औद्योगिक-ग्रेड सिक्योर डिजिटल (SD) मेमोरी कार्ड के रूप में कार्य करता है, जो विशेष रूप से Allen-Bradley ControlLogix और CompactLogix कंट्रोलर परिवारों के लिए डिज़ाइन किया गया है। यह उच्च विश्वसनीयता वाला स्टोरेज मॉड्यूल नॉन-वोलटाइल मेमोरी बैकअप, डेटा लॉगिंग, और प्रोजेक्ट पोर्टेबिलिटी के लिए एक सुरक्षित वातावरण प्रदान करता है। हम इस यूनिट को 100% नया मूल हार्डवेयर के रूप में प्रदान करते हैं, जिससे आपका ऑटोमेशन सिस्टम सख्त डेटा अखंडता और तेज़ आपदा पुनर्प्राप्ति क्षमताएँ बनाए रखता है।
तकनीकी विनिर्देश
1784-SD2 उच्च प्रदर्शन PLC वातावरण के लिए अनुकूलित स्टोरेज पैरामीटर प्रदान करता है:
| पैरामीटर | विशेषता |
| निर्माता | Allen-Bradley / Rockwell Automation |
| पार्ट नंबर | 1784-SD2 |
| मेमोरी क्षमता | 2 GB |
| फॉर्मेट | सिक्योर डिजिटल (SD) |
| अनुकूलता | ControlLogix 5570, CompactLogix 5370, और नवीनतम श्रृंखलाएँ |
| श्रेणी | PLCs / मशीन नियंत्रण सहायक उपकरण |
| शिपिंग वजन | 0.53 पाउंड |
इंजीनियरिंग लाभ
-
नॉन-वोलटाइल प्रोजेक्ट बैकअप: यह कार्ड कंट्रोलर प्रोजेक्ट (यूजर प्रोग्राम, टैग डेटा, और कॉन्फ़िगरेशन) की पूरी कॉपी स्टोर करता है। यह प्रोसेसर को पावर लॉस या हार्डवेयर प्रतिस्थापन के बाद प्रोग्राम को स्वचालित रूप से पुनर्स्थापित करने की अनुमति देता है, बिना किसी द्वितीयक पीसी कनेक्शन की आवश्यकता के।
-
विस्तारित डेटा लॉगिंग: 2 GB क्षमता उच्च-आवृत्ति उत्पादन डेटा, अलार्म इतिहास, और रेसिपी फाइलों को सीधे कंट्रोलर हार्डवेयर पर स्टोर करने के लिए पर्याप्त स्थान प्रदान करती है, जिससे तत्काल HMI या SCADA हस्तक्षेप की आवश्यकता नहीं होती।
-
सरल कंट्रोलर माइग्रेशन: रखरखाव टीम 1784-SD2 का उपयोग कई मशीनों में कॉन्फ़िगरेशन को मिरर करने के लिए करती है। आप बस कार्ड को नए प्रोसेसर में डालते हैं ताकि सेटिंग्स क्लोन हो जाएं, जिससे कमीशनिंग समय में काफी कमी आती है।
-
औद्योगिक-ग्रेड सहनशीलता: उपभोक्ता-ग्रेड SD कार्ड के विपरीत, 1784-SD2 उच्च सहनशीलता वाले फ्लैश मेमोरी का उपयोग करता है। यह संरचना लगातार रीड/राइट चक्रों और उच्च कंपन वाले औद्योगिक नियंत्रण कैबिनेट के वातावरण को सहन करती है।
-
सुरक्षा और अखंडता: कार्ड फर्मवेयर स्टोरेज का समर्थन करता है, यह सुनिश्चित करता है कि कंट्रोलर गहरे पावर साइकिल के बाद भी मान्य, स्थिर सॉफ़्टवेयर संस्करण पर काम करता रहे।
स्थापना और सर्वोत्तम प्रथाएँ
-
स्लॉट की दिशा: Logix कंट्रोलर के सामने के एक्सेस डोर के पीछे SD स्लॉट खोजें। कार्ड को लेबल निर्दिष्ट दिशा की ओर रखते हुए डालें जब तक लॉकिंग मैकेनिज्म क्लिक न करे।
-
रीड/राइट स्विच: कार्ड के किनारे पर भौतिक लॉक स्विच जांचें। यदि कंट्रोलर को लॉग फाइल लिखनी है या प्रोजेक्ट अपडेट सेव करना है, तो सुनिश्चित करें कि यह "अनलॉक" स्थिति में हो।
-
फर्मवेयर अपडेट: 1784-SD2 का उपयोग "कार्ड लोड" ऑपरेशन करने के लिए करें। यह सिस्टम को मेमोरी कार्ड से सीधे कंट्रोलर फर्मवेयर को बूट-अप के दौरान अपडेट करने की अनुमति देता है।
-
कार्ड निकालना: डेटा भ्रष्टाचार से बचने के लिए RSLogix/Studio 5000 के माध्यम से सॉफ़्टवेयर "अनमाउंट" या "इजेक्ट" कमांड शुरू करने के बाद ही कार्ड को भौतिक रूप से निकालें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मैं 1784-SD2 के बजाय कोई सामान्य 2 GB SD कार्ड उपयोग कर सकता हूँ?
उत्तर: हालांकि सामान्य SD कार्ड स्लॉट में फिट हो सकते हैं, उनमें 1784-SD2 की तरह औद्योगिक-ग्रेड पहनाव स्तरन और कंपन प्रतिरोध नहीं होता। गैर-औद्योगिक कार्ड का उपयोग अक्सर डेटा भ्रष्टाचार, प्रोजेक्ट हानि, और कंट्रोलर इनिशियलाइज़ेशन त्रुटियों का कारण बनता है।
प्रश्न: क्या यह कार्ड प्री-लोडेड प्रोजेक्ट के साथ आता है?
उत्तर: नहीं। यह एक 100% नया अफॉर्मेटेड कार्ड है। स्थापना के बाद आपको Studio 5000 सॉफ़्टवेयर का उपयोग करके अपना विशिष्ट ControlLogix या CompactLogix प्रोजेक्ट कार्ड पर लोड करना होगा।
प्रश्न: 1784-SD2 लिखने के ऑपरेशन के दौरान पावर फेल होने को कैसे संभालता है?
उत्तर: कार्ड का आंतरिक कंट्रोलर डेटा विखंडन को कम करता है। Logix कंट्रोलर के एनर्जी स्टोरेज मॉड्यूल (ESM) के साथ मिलकर, सिस्टम सुनिश्चित करता है कि महत्वपूर्ण लिखने के ऑपरेशन को पूरा करने के लिए पर्याप्त पावर बनी रहे।
प्रश्न: क्या 1784-SD2 सभी CompactLogix प्रोसेसर के साथ संगत है?
उत्तर: यह कार्ड मुख्य रूप से CompactLogix 5370 और ControlLogix 5570 श्रृंखला (और नवीनतम) का समर्थन करता है। पुराने प्रोसेसर (जैसे 1769-L32E) CompactFlash कार्ड का उपयोग करते हैं, SD कार्ड नहीं; खरीदारी से पहले अपने कंट्रोलर के भौतिक स्लॉट प्रकार की पुष्टि अवश्य करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
