उत्पाद विवरण
उत्पाद अवलोकन

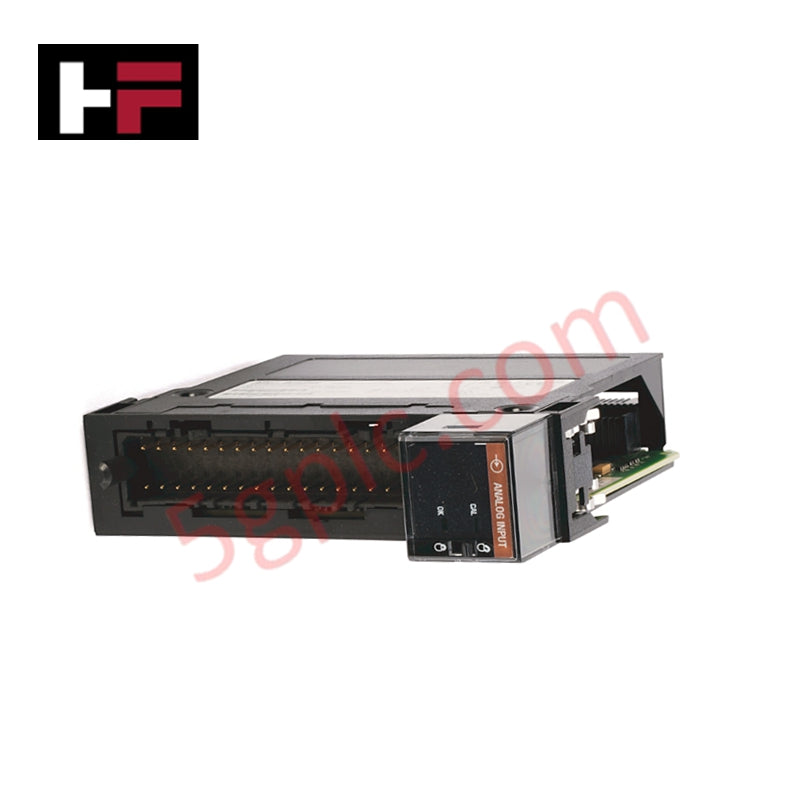

Allen Bradley 1756-IF8K ControlLogix प्लेटफ़ॉर्म के लिए एक उच्च-प्रदर्शन एनालॉग इनपुट इंटरफ़ेस के रूप में कार्य करता है। यह मॉड्यूल फील्ड ट्रांसमीटर से विभिन्न एनालॉग सिग्नल को PLC प्रसंस्करण के लिए डिजिटल डेटा में परिवर्तित करता है। इसमें फैक्ट्री-लागू कंफॉर्मल कोटिंग (जो "K" प्रत्यय द्वारा सूचित है) शामिल है, जो संक्षारक गैसों, आर्द्रता और वायुजनित संदूषकों के खिलाफ एक महत्वपूर्ण सुरक्षा परत प्रदान करता है। इंजीनियर आमतौर पर इस मॉड्यूल का उपयोग भारी औद्योगिक वातावरण जैसे कि अपशिष्ट जल उपचार या रासायनिक प्रसंस्करण में करते हैं, जहां मानक इलेक्ट्रॉनिक्स पर्यावरणीय संपर्क के कारण विफल हो सकते हैं।
तकनीकी विनिर्देश
| विशेषता | विस्तृत विनिर्देश |
| निर्माता | Allen Bradley / Rockwell Automation |
| पार्ट नंबर | 1756-IF8K |
| उत्पाद लाइन | ControlLogix |
| मॉड्यूल प्रकार | एनालॉग इनपुट (कंफॉर्मल कोटेड) |
| इनपुट विन्यास | 8 सिंगल-एंडेड, 4 डिफरेंशियल, या 2 हाई-स्पीड डिफरेंशियल |
| बैकप्लेन करंट | 200 mA @ 5.1V DC; 30 mA @ 24V DC |
| पावर डिसिपेशन | 1.74 W (वोल्टेज) / 2.58 W (करंट) |
| ऑपरेटिंग तापमान | 0°C से 60°C (32°F से 140°F) |
| स्टोरेज तापमान | -40°C से 85°C (-40°F से 185°F) |
| आर्द्रता | 5% से 95% नॉन-कंडेंसिंग |
| स्थिति | 100% नया मूल |
इंजीनियरिंग लाभ
-
कंफॉर्मल कोटिंग के माध्यम से संक्षारण प्रतिरोध: 1756-IF8K अपने आंतरिक सर्किटरी पर एक विशेष सुरक्षात्मक फिल्म का उपयोग करता है। यह बाधा "टिन व्हिस्कर्स" और रासायनिक संक्षारण को रोकती है, जिससे नमकीन स्प्रे या सल्फरयुक्त गैसों वाले कठोर वातावरण में दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।
-
लचीला इनपुट टोपोलॉजी: मॉड्यूल कई वायरिंग विन्यासों का समर्थन करता है। इंजीनियर उच्च घनत्व आवश्यकताओं के लिए 8 सिंगल-एंडेड इनपुट या संवेदनशील इंस्ट्रूमेंटेशन लूप में सामान्य-मोड शोर को समाप्त करने के लिए डिफरेंशियल मोड के बीच स्विच कर सकते हैं।
-
ऑनबोर्ड डेटा अलार्मिंग: हार्डवेयर में मूल अलार्मिंग क्षमताएं शामिल हैं। यह नियंत्रक के स्कैन चक्र से स्वतंत्र रूप से सिग्नल स्तरों की निगरानी करता है, ओवर-रेंज या अंडर-रेंज स्थितियों के लिए तत्काल सूचनाएं ट्रिगर करता है ताकि डाउनस्ट्रीम उपकरणों की सुरक्षा हो सके।
-
रीयल-टाइम चैनल सैंपलिंग: सिंक्रोनस सैंपलिंग सभी सक्रिय चैनलों में डेटा अखंडता सुनिश्चित करती है। यह क्षमता सटीक प्रक्रिया स्नैपशॉट की सुविधा प्रदान करती है, जो उच्च गति अनुप्रयोगों के लिए आवश्यक है जहां विभिन्न एनालॉग चर के बीच सटीक सहसंबंध आवश्यक होता है।
-
कम थर्मल फुटप्रिंट: कुशल पावर प्रबंधन अधिकतम 2.58 W तक डिसिपेशन को सीमित करता है। यह कम गर्मी उत्पादन I/O चेसिस के भीतर गर्म स्थानों को रोकता है और कॉम्पैक्ट नियंत्रण एनक्लोजर में मॉड्यूल की घनी प्लेसमेंट की अनुमति देता है।
अक्सर पूछे जाने वाले प्रश्न
-
क्या 1756-IF8K 100% नया है?
हाँ। हम यह मॉड्यूल 100% नया, इसके मूल Allen Bradley फैक्ट्री-सील्ड पैकेजिंग में प्रदान करते हैं। यह सुनिश्चित करता है कि कंफॉर्मल कोटिंग अप्रभावित रहे और यूनिट सभी वर्तमान OEM विनिर्देशों को पूरा करे।
-
क्या 1756-IF8K एक मानक 1756-IF8 का विकल्प हो सकता है?
हाँ। 1756-IF8K मानक 1756-IF8 के लिए एक सीधे, ड्रॉप-इन विकल्प के रूप में कार्य करता है। इसमें समान इलेक्ट्रॉनिक विनिर्देश और सॉफ़्टवेयर प्रोफाइल होते हैं, लेकिन यह बेहतर पर्यावरणीय सुरक्षा प्रदान करता है।
-
इस मॉड्यूल के लिए कौन सा टर्मिनल ब्लॉक आवश्यक है?
1756-IF8K के लिए 20-पोजीशन रिमूवेबल टर्मिनल ब्लॉक (RTB) आवश्यक है, जैसे 1756-TBNH या 1756-TBSH। RTB मॉड्यूल के साथ शामिल नहीं होता, इसे अलग से खरीदना होगा।
-
क्या यह मॉड्यूल करंट और वोल्टेज इनपुट को एक साथ सपोर्ट करता है?
हाँ। आप Studio 5000 Logix Designer सॉफ़्टवेयर के माध्यम से व्यक्तिगत चैनलों को वोल्टेज या करंट इनपुट के लिए कॉन्फ़िगर कर सकते हैं, जो मिश्रित सिग्नल फील्ड वातावरण के लिए अधिकतम लचीलापन प्रदान करता है।
