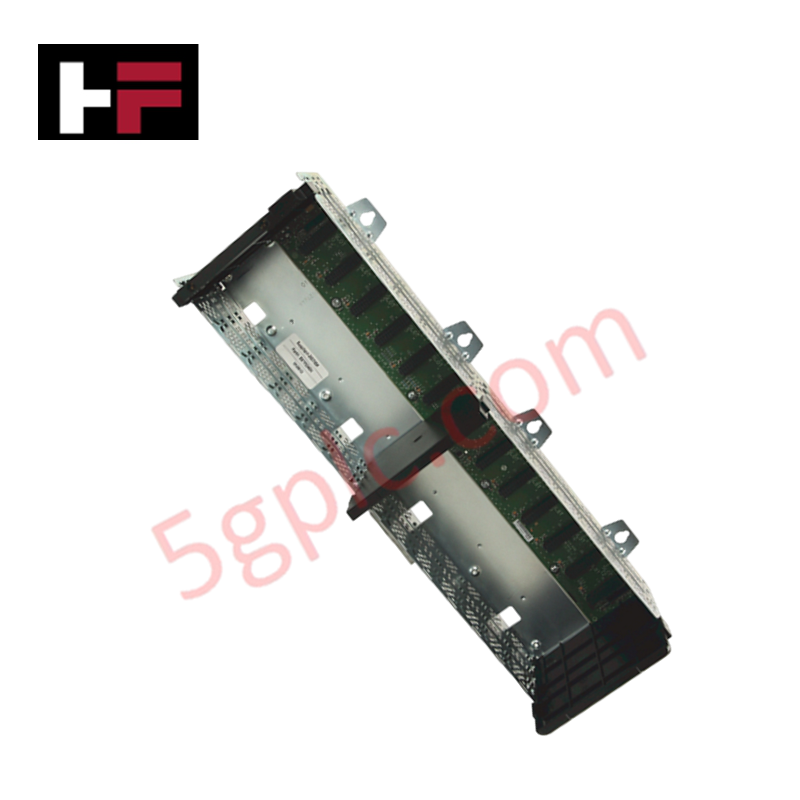

एलेन ब्रैडली 1756-A13 कंट्रोललॉजिक 13-स्लॉट I/O चेसिस

उत्पाद अवलोकन

 Allen Bradley 1756-A13 बड़े पैमाने पर ControlLogix ऑटोमेशन सिस्टम के लिए संरचनात्मक और विद्युत रीढ़ प्रदान करता है। यह 13-स्लॉट चेसिस प्रोसेसर, पावर सप्लाई, और उच्च-घनत्व I/O मॉड्यूल्स को समाहित करता है, जो बैकप्लेन के माध्यम से निर्बाध उच्च-गति डेटा आदान-प्रदान सक्षम बनाता है। यह मल्टी-प्रोसेसर कॉन्फ़िगरेशन और वितरित I/O आर्किटेक्चर का समर्थन करता है, जो मिशन-क्रिटिकल औद्योगिक नियंत्रण के लिए केंद्रीय हब के रूप में कार्य करता है। हम इस यूनिट को 100% ब्रांड न्यू मूल फैक्ट्री उपकरण के रूप में प्रदान करते हैं, जो आपके नियंत्रण कैबिनेट के लिए उच्चतम विद्युत चालकता और संरचनात्मक सटीकता सुनिश्चित करता है।

तकनीकी विनिर्देश

इंजीनियरिंग लाभ

• उच्च-घनत्व विस्तार: 13-स्लॉट वास्तुकला एकल रैक में I/O घनत्व को अधिकतम करती है। इससे अतिरिक्त विस्तार केबल और रिमोट I/O एडाप्टर की आवश्यकता कम हो जाती है, जिससे हार्डवेयर लागत में काफी कमी आती है और समग्र सिस्टम टोपोलॉजी सरल हो जाती है।

• थर्मल प्रबंधन दक्षता: चेसिस डिज़ाइन प्राकृतिक संवहन कूलिंग का उपयोग करता है ताकि 60 °C (140 °F) तक स्थिर संचालन बनाए रखा जा सके। खुला फ्रेम निर्माण उच्च-शक्ति मॉड्यूल के चारों ओर निरंतर वायु प्रवाह को सुविधाजनक बनाता है, जिससे स्थानीय गर्मी के पॉकेट्स बनना रोका जाता है जो समय से पहले घटकों की विफलता का कारण बन सकते हैं।

• संरचनात्मक कठोरता: सटीक मशीनिंग किए गए स्लॉट गाइड मॉड्यूल पिन और बैकप्लेन कनेक्टर्स के बीच पूर्ण संरेखण सुनिश्चित करते हैं। यह कठोरता उच्च कंपन वाले वातावरण में, जैसे ऑटोमोटिव असेंबली या खनन संचालन में, अस्थायी संचार दोषों को रोकती है।

• कैबिनेट एकीकरण अनुकूलन: यूनिट के लिए न्यूनतम एनक्लोजर आकार 60.9 x 76.2 x 20.3 सेमी है। इन विनिर्देशों का पालन करने से वायरिंग डक्टिंग और गर्मी निस्तारण के लिए पर्याप्त जगह सुनिश्चित होती है, जो तंग कैबिनेट स्थान और केबल तनाव से संबंधित सामान्य औद्योगिक समस्याओं का समाधान करता है।

अक्सर पूछे जाने वाले प्रश्न

• क्या 1756-A13 में पावर सप्लाई शामिल है?

  नहीं। चेसिस स्लॉट और बैकप्लेन प्रदान करता है, लेकिन आपको ControlLogix पावर सप्लाई (जैसे 1756-PA72 या 1756-PB72) अलग से खरीदनी होगी। पावर सप्लाई चेसिस के समर्पित बाएं तरफ के स्थान पर माउंट होती है।

• क्या मैं ControlLogix प्रोसेसर के लिए किसी भी स्लॉट का उपयोग कर सकता हूँ?

  हाँ। पुराने PLC प्लेटफॉर्म के विपरीत, 1756-A13 बैकप्लेन आपको प्रोसेसर को किसी भी उपलब्ध स्लॉट में रखने की अनुमति देता है। यह लचीलेपन से स्थानीय और रिमोट संचार मॉड्यूल के संगठन को सरल बनाता है।

• क्या यह एक पुनर्निर्मित या "नया अधिशेष" यूनिट है?

  बिल्कुल नहीं। हम गारंटी देते हैं कि यह 1756-A13 100% ब्रांड न्यू है, मूल Allen Bradley हार्डवेयर। यह अपने मूल फैक्ट्री-सील्ड पैकेजिंग में आता है और पूर्ण निर्माता ट्रेसबिलिटी के साथ होता है।

• माउंटिंग के लिए मुझे क्या सावधानियां बरतनी चाहिए?

  आपको उचित संवहन कूलिंग सुनिश्चित करने के लिए चेसिस को क्षैतिज रूप से माउंट करना चाहिए। ऊर्ध्वाधर माउंटिंग वायु प्रवाह को प्रतिबंधित करता है और तापमान रेटिंग को अमान्य कर सकता है, जिससे उच्च-लोड प्रोसेसिंग के दौरान मॉड्यूल अधिक गर्म हो सकते हैं।
