उत्पाद विवरण

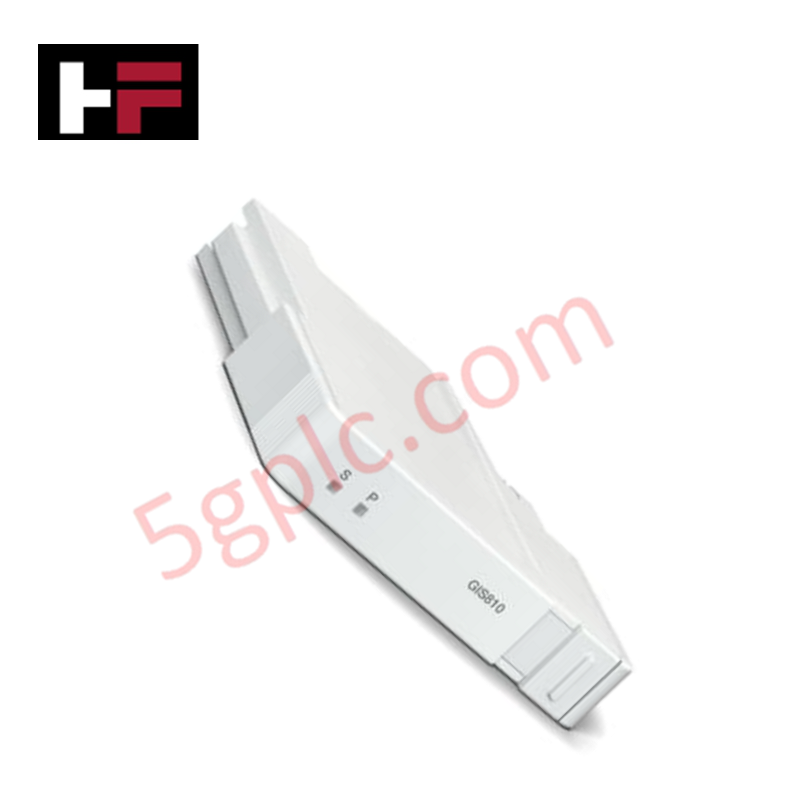

सेलेक्ट I/O सब-रैक सिस्टम में उच्च-घनत्व भौतिक सिग्नल निष्पादन के लिए कॉन्फ़िगर किया गया, ABB GIS810 3BSE078740R1 (GIS810 Generic I/O मॉड्यूल) मल्टी-पैरामीटर चैनल प्रोसेसिंग के लिए सीधे भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | GIS810 3BSE078740R1 |
| ब्रांड | ABB |
| मूल | स्वीडन / स्विट्ज़रलैंड |
| वजन | 76 ग्राम (बेस सहित) |
| आयाम | 77.9 मिमी (चौड़ाई) x 108 मिमी (गहराई) x 15.8 मिमी (ऊंचाई) |
| ऑपरेटिंग तापमान | -40 से +70 डिग्री सेल्सियस (स्टोरेज: -40 से +85 डिग्री सेल्सियस) |
| पावर खपत | 0.4 W अधिकतम पावर डिसिपेशन |
| उत्पाद प्रकार | Generic I/O मॉड्यूल |
| HART प्रोटोकॉल | समर्थित |
| इवेंट्स का अनुक्रम (SOE) | समर्थित |
| हार्डवेयर रेडंडेंसी | समर्थित |
| हॉट स्वैप क्षमता | हाँ |
| हाई इंटेग्रिटी रेटिंग | नहीं |
| ऊंचाई प्रतिबंध | -1000 से 5000 मीटर (प्रतिबंध लागू) |
| सापेक्ष आर्द्रता | 5% से 95%, बिना संघनन के |
| प्रदूषण डिग्री | IEC 60664-1 के अनुसार प्रदूषण डिग्री 2 |
| खतरनाक क्षेत्र स्थापना | स्थानों / खतरनाक क्षेत्रों के लिए प्रमाणित |
प्रोफिनेट / EtherNet/IP निर्धारक नेटवर्क और I/O घनत्व स्केलिंग
इंटरफेस कार्ड सब-रैक असेंबली में रियल-टाइम डिवाइस मैपिंग मानों को प्रोसेस करता है, कड़े शेड्यूल टाइमिंग अंतराल बनाए रखते हुए बैकप्लेन बस संचार गति को कम किए बिना। आर्किटेक्चर सेलेक्ट I/O ब्लॉक पर तेज़ I/O घनत्व स्केलिंग विकल्पों का समर्थन करता है जबकि डिजिटल वेरिएबल्स और एम्बेडेड HART डेटा फ्रेम्स को अपडेट करता है। आंतरिक मैपिंग इंजन समानांतर चैनल लॉग्स को निर्धारक संचार प्रोटोकॉल के साथ सिंक्रनाइज़ करता है, डेटा ब्लॉक्स की सुरक्षा करता है और सक्रिय फील्ड प्रोसेसिंग लूप्स में फर्मवेयर फ्लैश संगतता प्रोफाइल की पुष्टि करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: GIS810 मॉड्यूल के भीतर त्रुटियों का पता लगाने के लिए सक्रिय निष्पादन के दौरान कौन से डायग्नोस्टिक्स लूप चलते हैं?
उत्तर: मॉड्यूल समवर्ती आंतरिक हार्डवेयर निगरानी, निरंतर संचार बस निगरानी, और स्वतंत्र आंतरिक पावर निगरानी ट्रैक्स को निष्पादित करता है। कोई भी विचलन मॉड्यूल स्टेट रजिस्टर को ट्रिप करता है और तकनीकी दोष डेटा को ऊपरी नेटवर्क ब्लॉक में मैप करता है।
प्रश्न: ऑनलाइन हॉट-स्वैप प्रक्रिया के दौरान क्या कोई परिचालन प्रतिबंध या विलंब होता है?
उत्तर: GIS810 सक्रिय बैकप्लेन पावर स्थितियों के तहत ऑनलाइन हॉट-स्वैप इन्सर्शन और एक्सट्रैक्शन का समर्थन करता है। जब इसे रेडंडेंट पेयर कॉन्फ़िगरेशन में तैनात किया जाता है, तो हार्डवेयर स्टेट प्रतिकृति शारीरिक विनिमय के दौरान सक्रिय नेटवर्क प्रोसेस लूप में शून्य सिग्नल हानि या विलंब बाधा सुनिश्चित करती है।
फील्ड स्थापना दिशानिर्देश
- चेसिस एंगेजमेंट: मॉड्यूल को निर्दिष्ट सेलेक्ट I/O बेस ट्रैक गाइड में तब तक डालें जब तक बैकप्लेन मल्टी-पिन इंटरफेस संरेखित न हो जाए। यांत्रिक लॉक और विद्युत निरंतरता सुनिश्चित करने के लिए संरचनात्मक लैच तंत्र को कसें।
- शील्ड ग्राउंड पृथक्करण: फील्ड डिवाइस लूप शील्ड एक्सटेंशन्स को समर्पित कैबिनेट ग्राउंडिंग रेल से समाप्त करें। 4-20 mA HART सिग्नल लाइनों को प्रभावित करने से रोकने के लिए पृथक संरचनात्मक पथ बनाए रखें।
- खतरनाक क्षेत्र नियंत्रण: प्रमाणित खतरनाक क्षेत्रों के अंदर स्थापना के लिए, सक्रिय 24 VDC लूप लागू करने से पहले बाहरी कैबिनेट संरचना स्थानीय विस्फोट-रक्षा नियमों के अनुरूप या उससे अधिक हो, यह सत्यापित करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
