उत्पाद विवरण

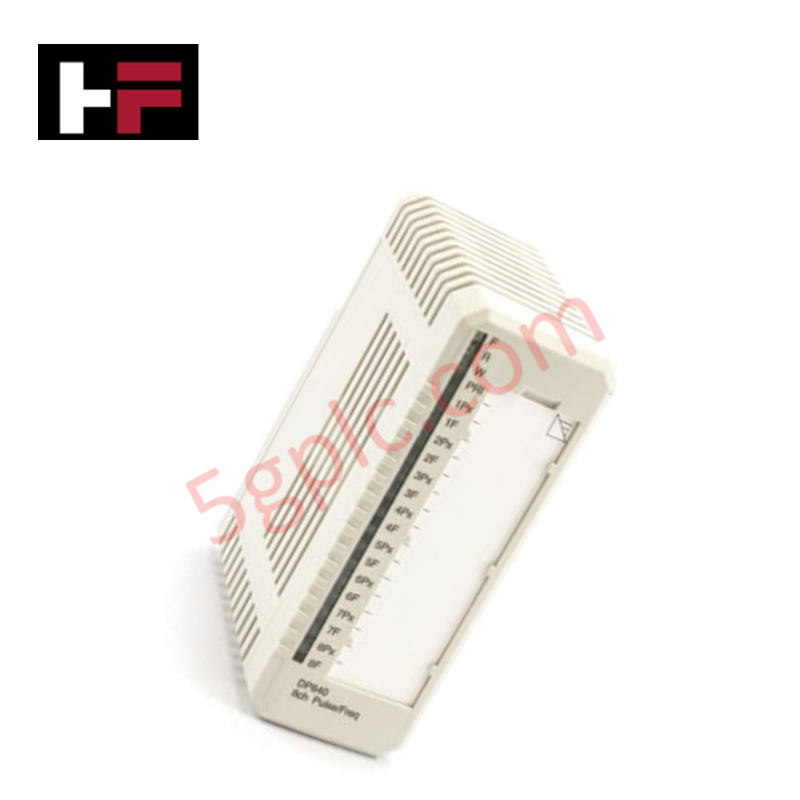

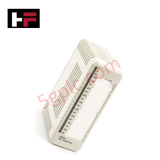

ABB 800xA वितरित नियंत्रण नेटवर्क में पल्स आवृत्ति गणना और संचयन कार्यों के लिए कॉन्फ़िगर किया गया ABB DP840 3BSE028926R1 (DP840 पल्स काउंटर मॉड्यूल), 8 पृथक फील्ड इनपुट चैनलों पर प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | DP840 (3BSE028926R1) |
| ब्रांड | ABB |
| मूल देश | स्वीडन |
| वज़न | 0.15 kg |
| आयाम | 45 mm x 102 mm x 119 mm |
| परिचालन तापमान | 0 से 55 deg C |
| बिजली खपत | अधिकतम 4 W विद्युत अपव्यय |
| चैनल | 8 पल्स गणना चैनल |
| नाममात्र वोल्टेज | 24 VDC (19.2 से 32 VDC रेंज) |
| Modulebus +5 V धारा | 115 mA |
| बाहरी 24 V धारा | 97 mA + बाहरी लोड |
| आइसोलेशन | ग्राउंड से समूह-आधारित रूप से पृथक (50 V रेटेड इंसुलेशन, 500 VAC डायइलेक्ट्रिक परीक्षण) |
| अधिकतम फील्ड केबल | 200 मीटर |
| शुद्धता त्रुटि | PRIT = 10 ms पर अधिकतम निरपेक्ष त्रुटि 500 ppm (ऑसिलेटर ड्रिफ्ट 120 ppm + 5 ppm/वर्ष) |
| अनुकूलता | S800 I/O MTUs: TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU844, TU845, TU852, TU854 |
बैकप्लेन बस संचार गति और I/O घनत्व स्केलिंग
DP840 मॉड्यूल इंटरफ़ेस नियतात्मक Modulebus संचार गति बनाए रखता है, जिससे बैकप्लेन स्कैनिंग चक्रों को प्रभावित किए बिना उच्च-घनत्व पल्स ट्रेन प्रोसेसिंग संभव होती है। एकीकृत हार्डवेयर काउंटर उच्च-आवृत्ति पल्स गणना का भार मुख्य AC 800M नियंत्रक CPU से हटा देते हैं, जिससे अनावश्यक S800 I/O क्लस्टरों में I/O घनत्व की स्केलेबल वृद्धि संभव होती है। फ़र्मवेयर फ्लैश अनुकूलता मानक ABB 800xA नियंत्रण सॉफ़्टवेयर लाइब्रेरी के माध्यम से सुसंगत चैनल पर्यवेक्षण और प्रक्रिया वोल्टेज नैदानिक रिपोर्टिंग सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या DP840 मॉड्यूल S800 I/O रैक में अनावश्यक कॉन्फ़िगरेशन का समर्थन करता है?
उत्तर: हाँ, DP840 TU842, TU843, TU844 या TU845 जैसे अनावश्यक Module Terminal Units के साथ उपयोग किए जाने पर हार्डवेयर अनावश्यकता का समर्थन करता है।
प्रश्न: इस कार्ड पर पल्स इनपुट के लिए अधिकतम अनुमत फील्ड केबल दूरी कितनी है?
उत्तर: इनपुट पल्स वायरिंग के लिए अधिकतम फील्ड केबल लंबाई 200 मीटर तक सीमित है।
प्रश्न: फील्ड सेंसरों को बिजली देते समय आंतरिक बिजली वितरण कैसे कार्य करता है?
उत्तर: DP840 प्रत्येक इनपुट चैनल पर अंतर्निर्मित करंट-सीमित सेंसर पावर आउटपुट प्रदान करता है, ताकि स्थानीय शॉर्ट सर्किट बैकप्लेन लॉजिक पावर सप्लाई को प्रभावित न करें।
फील्ड इंस्टॉलेशन दिशानिर्देश
- डालने से पहले सुनिश्चित करें कि यांत्रिक कीइंग कोड CF, Module Terminal Unit (MTU) पर निर्धारित स्लॉट स्थिति से मेल खाता है।
- DP840 मॉड्यूल को MTU बेसप्लेट में डालने या निकालने से पहले Modulebus पावर और प्रक्रिया वोल्टेज फीड को डिस्कनेक्ट करें।
- मॉड्यूल हाउसिंग को MTU की लॉकिंग गाइड रेलों के साथ संरेखित करें और लॉकिंग तंत्र के अपनी जगह क्लिक करने तक मजबूती से दबाएँ।
- सुनिश्चित करें कि सिग्नल वायरिंग केबल शील्ड को कम-प्रतिबाधा वाले ग्राउंडिंग क्लैंप का उपयोग करके फील्ड केबल टर्मिनेशन बार पर ग्राउंड किया गया है।
- मॉड्यूल को सक्रिय करने से पहले बाहरी टर्मिनलों पर प्रक्रिया वोल्टेज स्तर (19.2 से 32 VDC) सत्यापित करें।
