उत्पाद विवरण

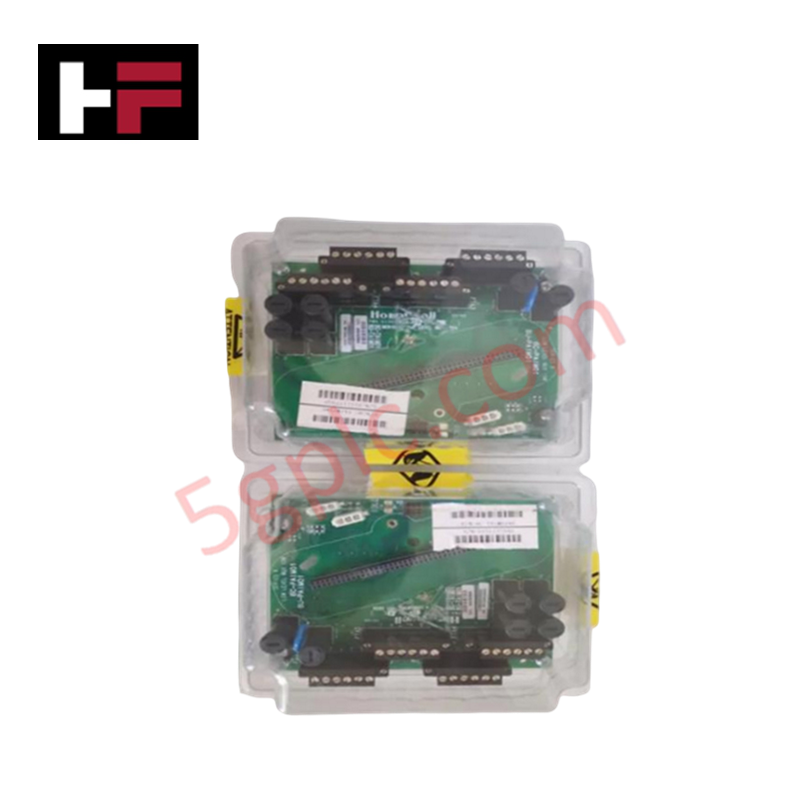

Honeywell 8C-TAIM01 51306999-175 मुख्य 8C-TAIM01 एनालॉग इनपुट मॉड्यूल के रूप में कार्य करता है, जिसका उपयोग सीरीज 8 नियंत्रण प्लेटफार्मों में उच्च-स्तरीय करंट सिग्नल अधिग्रहण के लिए किया जाता है। यह असेंबली रिमोट ट्रांसमीटर से इंटरफेस करती है ताकि उच्च-स्तरीय लूप करंट स्वीकार किए जा सकें, एनालॉग-टू-डिजिटल प्रोसेसिंग और फील्ड पावर वितरण सीधे PMIO लो लेवल मक्स IOTA (इनपुट आउटपुट टर्मिनेशन असेंबली) आर्किटेक्चर के माध्यम से करती है, बिना बाहरी मार्शलिंग घटकों की आवश्यकता के।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 8C-TAIM01 51306999-175 |
| ब्रांड | Honeywell |
| सीरीज / मॉड्यूल प्रकार | सीरीज 8 / PMIO LL मक्स IOTA |
| उत्पत्ति | यूएसए |
| वजन | 0.56 किग्रा |
| आयाम | 3 सेमी x 31.3 सेमी x 27.8 सेमी |
| ऑपरेटिंग तापमान | 0 से 60 डिग्री सेल्सियस (मानक औद्योगिक सीमा) |
| पावर खपत | बेस बैकप्लेन पावर आवश्यक, गैर-दहनशील फील्ड पावर प्रदान करता है |
| कोटिंग | कॉनफॉर्मल कोटेड |
| इनपुट प्रकार | उच्च स्तर के एनालॉग करंट इनपुट |
| सिग्नल रेंज | 4-20 mA लूप कॉन्फ़िगरेशन |
| रेडंडेंसी | वैकल्पिक हार्डवेयर रेडंडेंसी समर्थित |
| खतरनाक रेटिंग | डिवीजन 2 गैर-दहनशील फील्ड पावर रेटिंग |
4-20 mA HART लूप प्रोटोकॉल और फील्ड निष्पादन
हार्डवेयर प्लेटफॉर्म समर्पित 4-20 mA लूप प्रोसेसिंग सर्किट्स को शामिल करता है जो संरचनात्मक चैनल-से-चैनल पृथक्करण पैरामीटर प्रदान करने के लिए डिज़ाइन किए गए हैं। आंतरिक पावर लिमिटिंग कॉन्फ़िगरेशन लागू करके, मॉड्यूल जुड़े 4-20 mA फील्ड लूप्स को एकीकृत गैर-दहनशील फील्ड पावर सीधे प्रदान करता है, जिससे डिवीजन 2 वातावरण में बाहरी पावर सप्लाई या मध्यवर्ती मार्शलिंग पैनलों की आवश्यकता समाप्त हो जाती है। एनालॉग-टू-डिजिटल कनवर्टर मैट्रिक्स व्यापक पृष्ठभूमि स्व-निदान के साथ-साथ तेज़ लूप स्कैन निष्पादन लूप चलाता है, जो मल्टी-चैनल ऑपरेशन के दौरान वास्तविक समय सिग्नल सत्यापन और क्रॉस-टॉक दमन सुनिश्चित करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: फील्ड वायरिंग शॉर्ट सर्किट के दौरान मॉड्यूल चैनल सुरक्षा कैसे करता है?
उत्तर: मॉड्यूल में एकीकृत चैनल पावर सुरक्षा होती है जो इसके गैर-दहनशील करंट-सीमित सर्किट्री में शामिल है। एक व्यक्तिगत 4-20 mA लूप पर शॉर्ट सर्किट स्थानीय रूप से करंट दोष को सीमित करता है, जिससे मॉड्यूल इलेक्ट्रॉनिक्स को नुकसान से बचाया जाता है और दोष को IOTA पर आस-पास के चैनलों को प्रभावित करने से अलग किया जाता है।
प्रश्न: क्या 8C-TAIM01 मॉड्यूल के लिए लाइव रेडंडेंट आर्किटेक्चर में हॉट-स्वैप प्रतिस्थापन की अनुमति है?
उत्तर: हाँ, यदि अंतर्निहित IOTA कॉन्फ़िगरेशन वैकल्पिक रेडंडेंट मॉड्यूल जोड़ी से भरा हो। सक्रिय मॉड्यूल लगातार तेज़ लूप स्कैन बनाए रखता है जबकि दोषपूर्ण द्वितीयक मॉड्यूल निकाला और बदला जाता है, बशर्ते मानक स्थैतिक-डिस्चार्ज प्रोटोकॉल और लैचिंग चरणों का पालन किया जाए।
फील्ड स्थापना दिशानिर्देश
- भौतिक अभिविन्यास: मॉड्यूल गाइड रेल को विशिष्ट सीरीज 8 PMIO LL मक्स IOTA स्लॉट स्थिति के साथ संरेखित करें। तब तक मजबूती से दबाएं जब तक कि यांत्रिक लॉकिंग कान कैरियर बैकप्लेन पर पूरी तरह से संलग्न ट्रैकिंग स्थिति में क्लिक न करें।
- फील्ड लूप वायरिंग: उच्च-स्तरीय करंट ट्रांसमीटर लीड्स को निर्दिष्ट IOTA टर्मिनल ब्लॉक चैनलों से कनेक्ट करें। सुनिश्चित करें कि फील्ड वायर समान रूप से स्ट्रिप किए गए हों और गैर-दहनशील लूप अखंडता बनाए रखने के लिए कसकर क्लैंप किए गए हों।
- शील्ड टर्मिनेशन: फील्ड केबल शील्ड को कैबिनेट दीवार पर निर्दिष्ट चेसिस ग्राउंड बस बार पर टर्मिनेट करें। दोनों सिरों पर शील्ड को फ्लोट न करें; ग्राउंडिंग केवल नियंत्रण प्रणाली मार्शलिंग पॉइंट पर करें ताकि ग्राउंड लूप समाप्त हो सकें।
- कॉनफॉर्मल कोटिंग अखंडता: स्थापना से पहले असेंबली सतह का निरीक्षण करें ताकि यह सुनिश्चित हो सके कि सुरक्षात्मक कॉनफॉर्मल कोटिंग में गहरे खरोंच या दरारें न हों जो तांबे के ट्रेस को संक्षारक वायुमंडलीय तत्वों के संपर्क में आने से बचा सकें।
