उत्पाद विवरण

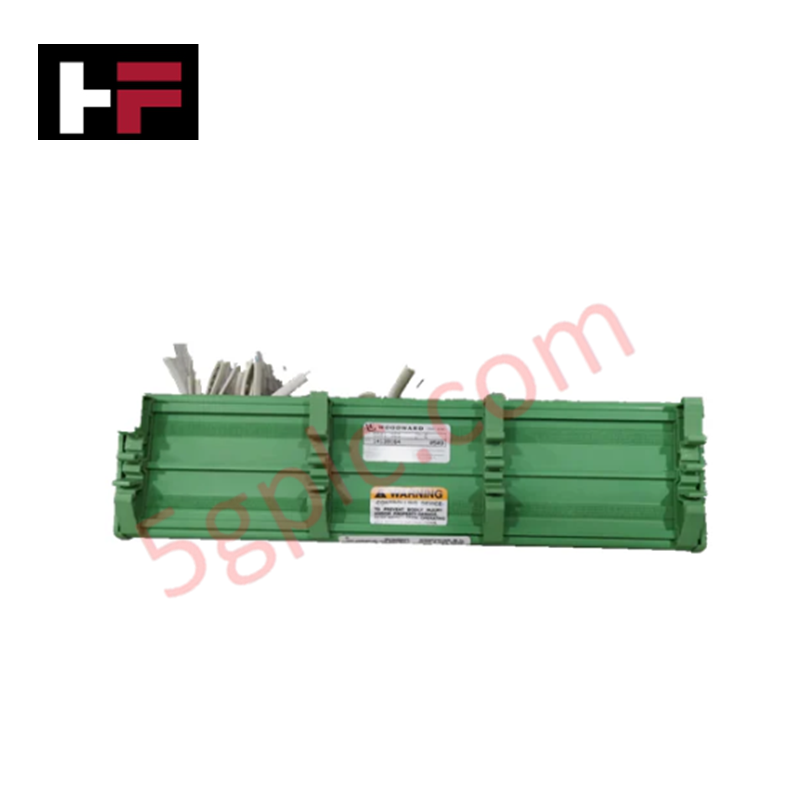

गवर्नर नियंत्रण प्लेटफार्मों में हाइड्रोलिक सिग्नल विनियमन के लिए कॉन्फ़िगर किया गया, Woodward 5501-365 (5501-365 इलेक्ट्रो-हाइड्रोलिक कनवर्टर) विद्युत-से-हाइड्रोलिक सिग्नल रूपांतरण का प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 5501-365 |
| ब्रांड | Woodward |
| आयाम | 100 x 50 x 30 मिमी |
| ऑपरेटिंग तापमान | -10 से 60 डिग्री सेल्सियस |
| पावर खपत | निर्दिष्ट नहीं |
| इनपुट वोल्टेज | 24 VDC |
| आउटपुट वोल्टेज | 0-10 VDC |
| आउटपुट करंट | 5 A |
| संचार | RS485 |
एक्चुएटर लूप फीडबैक प्रतिक्रिया
5501-365 इलेक्ट्रॉनिक नियंत्रण सिग्नलों और हाइड्रोलिक एक्ट्यूएशन के बीच इंटरफ़ेस के रूप में कार्य करता है। स्थिर एक्चुएटर लूप फीडबैक प्रतिक्रिया बनाए रखने के लिए, कनवर्टर उच्च-सटीक आंतरिक सर्किटरी का उपयोग करता है ताकि हाइड्रोलिक आउटपुट में डेडबैंड और हिस्टेरिसिस को न्यूनतम किया जा सके। यह डिवाइस 24 VDC इनपुट पावर स्वीकार करता है और इलेक्ट्रॉनिक नियंत्रण आदेशों को 0-10 VDC सिग्नलों में परिवर्तित करता है ताकि हाइड्रोलिक सैर्वो वाल्व की स्थिति को नियंत्रित किया जा सके। RS485 इंटरफ़ेस डिवाइस की स्थिति और कैलिब्रेशन पैरामीटर की दूरस्थ निगरानी की अनुमति देता है, जिससे यह सुनिश्चित होता है कि एक्चुएटर प्रतिक्रिया ट्रांज़िएंट लोड स्थितियों में प्राइम मूवर गवर्निंग आवश्यकताओं के साथ सिंक्रनाइज़ बनी रहे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मॉड्यूल RS485 इंटरफ़ेस के माध्यम से रियल-टाइम समायोजन का समर्थन करता है?
उत्तर: हाँ, RS485 संचार इंटरफ़ेस आंतरिक कैलिब्रेशन पैरामीटर की निगरानी और समायोजन की अनुमति देता है। डेटा संचार की अखंडता बनाए रखने के लिए मास्टर कंट्रोलर प्रोटोकॉल को मॉड्यूल की बाउड रेट और पता सेटिंग्स से मेल खाना चाहिए।
प्रश्न: थर्मल स्थिरता सुनिश्चित करने के लिए स्थापना आवश्यकताएँ क्या हैं?
उत्तर: डिवाइस -10 डिग्री सेल्सियस से 60 डिग्री सेल्सियस के बीच संचालन के लिए रेटेड है। सुनिश्चित करें कि मॉड्यूल को पर्याप्त वायु प्रवाह वाले स्थान पर स्थापित किया गया है, सीधे थर्मल विकिरण स्रोतों से दूर, ताकि आंतरिक हीट सिंक डिसिपेशन प्रोफाइल डिजाइन सीमाओं के भीतर बनी रहे।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: कनवर्टर को 100 x 50 x 30 मिमी चेसिस पर निर्दिष्ट माउंटिंग पॉइंट्स का उपयोग करके एक कठोर, कंपन-रोधी सतह पर सुरक्षित करें।
- इलेक्ट्रिकल वायरिंग: RS485 संचार लिंक के लिए शील्डेड ट्विस्टेड-पेयर केबलिंग और पावर तथा सिग्नल आउटपुट के लिए उच्च-करंट रेटेड वायर का उपयोग करें ताकि वोल्टेज ड्रॉप से बचा जा सके।
- ग्राउंडिंग: विद्युत चुम्बकीय हस्तक्षेप को कम करने और 0-10 VDC आउटपुट सिग्नल की सटीकता सुनिश्चित करने के लिए मॉड्यूल के कॉमन रेफरेंस को कंट्रोल कैबिनेट के अर्थ बस से कनेक्ट करें।
- मान्यता: हाइड्रोलिक दबाव लागू करने से पहले, विद्युत निरंतरता जांच करें और 24 VDC सप्लाई की पुष्टि करें। एक डायग्नोस्टिक टूल का उपयोग करके यह सुनिश्चित करें कि मॉड्यूल RS485 पोर्ट के माध्यम से नियंत्रण आदेशों का सही जवाब देता है।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
