उत्पाद विवरण

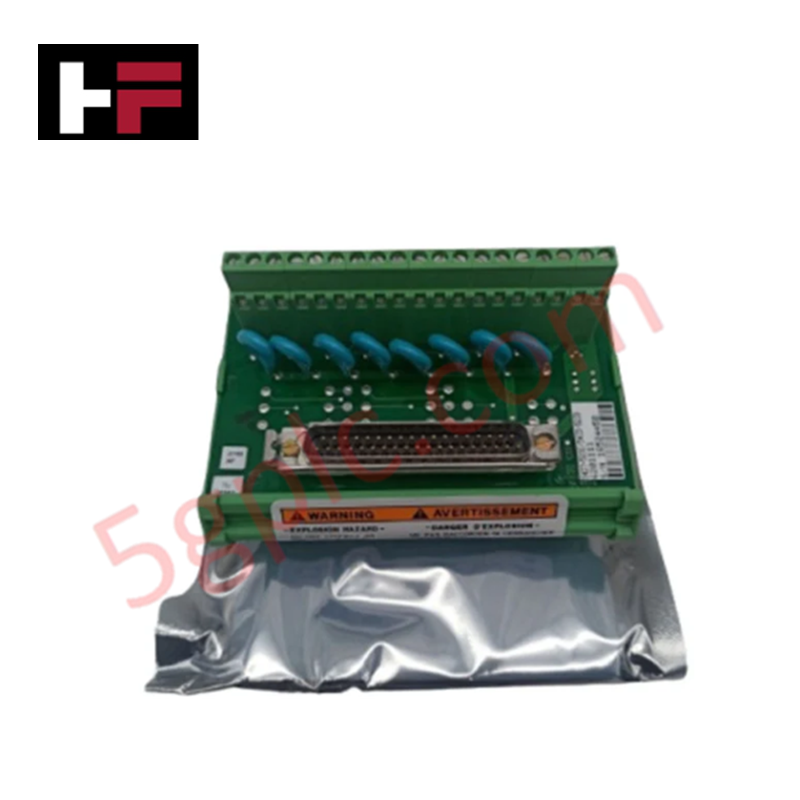

TMR नियंत्रण वास्तुकलाओं में सिग्नल समेकन के लिए कॉन्फ़िगर किया गया, Woodward 5437-523 (एनालॉग FTM) माइक्रोनेट प्लेटफार्मों के भीतर ट्रिपल मॉड्यूलर रेडंडेंट आउटपुट सिग्नल योग और छिपे दोष का पता लगाने का प्रत्यक्ष विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 5437-523 |
| ब्रांड | Woodward |
| मूल | यूएसए |
| वजन | 0.55 पाउंड |
| आयाम | 6.25 इंच x 3.50 इंच x 2.75 इंच |
| उत्तेजना | 2 mA |
| इनपुट प्रतिबाधा | 2.2 मेगा ओम |
| सटीकता | 0.5 % |
| आइसोलेशन | 1500 VAC सतत |
| CMRR | -90 dB |
| आवृत्ति | 3 kHz |
एक्चुएटर लूप फीडबैक प्रतिक्रिया और थर्मल हीट सिंक डिसिपेशन प्रोफाइल
5437-523 FTM माइक्रोनेट TMR कर्नेल आउटपुट के साथ इंटरफेस करता है, जो रेडंडेंट सिग्नलों को टर्मिनल ब्लॉकों पर एक एकल फील्ड-फेसिंग आउटपुट में जोड़ता है। सिग्नल की अखंडता बनाए रखने और एक्चुएटर लूप फीडबैक प्रतिक्रिया को अनुकूलित करने के लिए, मॉड्यूल 2.2 मेगा ओम की उच्च इनपुट प्रतिबाधा और -90 dB का कॉमन-मोड रjection अनुपात (CMRR) प्रदान करता है। आंतरिक सर्किटरी फील्ड-सेलेक्टेबल जंपर्स का उपयोग करके छिपे दोष पता लगाने की लॉजिक को कॉन्फ़िगर करती है, जिससे नियंत्रण प्रणाली इंटरफेस की गई सर्किटरी की विशिष्ट प्रतिबाधा और लोड विशेषताओं के अनुसार अनुकूलित हो सकती है। समेकित आउटपुट चरणों के लिए थर्मल हीट सिंक डिसिपेशन प्रोफाइल को सुनिश्चित करने के लिए पर्याप्त कैबिनेट वेंटिलेशन बनाए रखना आवश्यक है; 1500 VAC सतत आइसोलेशन रेटिंग सिग्नल लूप में ग्राउंड पोटेंशियल अंतर के खिलाफ सुरक्षा प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 5437-523 पर छिपे दोष पता लगाने के पैरामीटर कैसे कॉन्फ़िगर किए जाते हैं?
उत्तर: छिपे दोष पता लगाने की लॉजिक FTM बोर्ड पर स्थित भौतिक जंपर्स के माध्यम से कॉन्फ़िगर की जाती है। सटीक दोष निगरानी सुनिश्चित करने के लिए सेटिंग्स को जुड़े एनालॉग डिवाइस के विशिष्ट लोड और सर्किटरी आवश्यकताओं के आधार पर चुना जाना चाहिए।
प्रश्न: क्या यह FTM गैर-TMR माइक्रोनेट नियंत्रण प्लेटफार्मों के साथ उपयोग किया जा सकता है?
उत्तर: यह मॉड्यूल मुख्य रूप से TMR कर्नेल के लिए डिज़ाइन किया गया है जहाँ यह रेडंडेंट सिग्नलों को समेकित करता है। गैर-TMR अनुप्रयोगों में उपयोग के लिए कर्नेल सिग्नल संगतता की पुष्टि आवश्यक है ताकि यह सुनिश्चित किया जा सके कि योग लॉजिक सिंगल-चैनल सिग्नल की विश्वसनीयता को प्रभावित न करे।
फील्ड स्थापना दिशानिर्देश
- माउंटिंग: FTM को नियंत्रण कैबिनेट के भीतर मानक DIN-रेल या माउंटिंग प्लेट पर सुरक्षित करें। जंपर एक्सेस और केबल टर्मिनेशन के लिए 6.25 इंच x 3.50 इंच x 2.75 इंच हाउसिंग के लिए पर्याप्त जगह सुनिश्चित करें।
- जंपर कॉन्फ़िगरेशन: फील्ड वायरिंग कनेक्ट करने से पहले, इच्छित आउटपुट सर्किट के लिए आवश्यक छिपे दोष पता लगाने की लॉजिक से मेल खाने के लिए आंतरिक जंपर्स सेट करें। सही जंपर स्थिति निर्धारित करने के लिए साइट-विशिष्ट नियंत्रण स्कीमैटिक देखें।
- वायरिंग: तीनों कर्नेल आउटपुट को निर्दिष्ट FTM इनपुट से कनेक्ट करें। सिग्नल केबल्स को शील्डेड रखें, और शील्ड को -90 dB CMRR बनाए रखने के लिए निर्दिष्ट चेसिस ग्राउंड पॉइंट पर टर्मिनेट करें।
- आइसोलेशन: सुनिश्चित करें कि 1500 VAC सतत आइसोलेशन उच्च-वोल्टेज AC पावर लाइनों के निकट फील्ड वायरिंग रूटिंग से प्रभावित न हो। एनालॉग सिग्नल लूप और पावर वितरण केबलिंग के बीच सख्त पृथक्करण बनाए रखें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
