उत्पाद विवरण

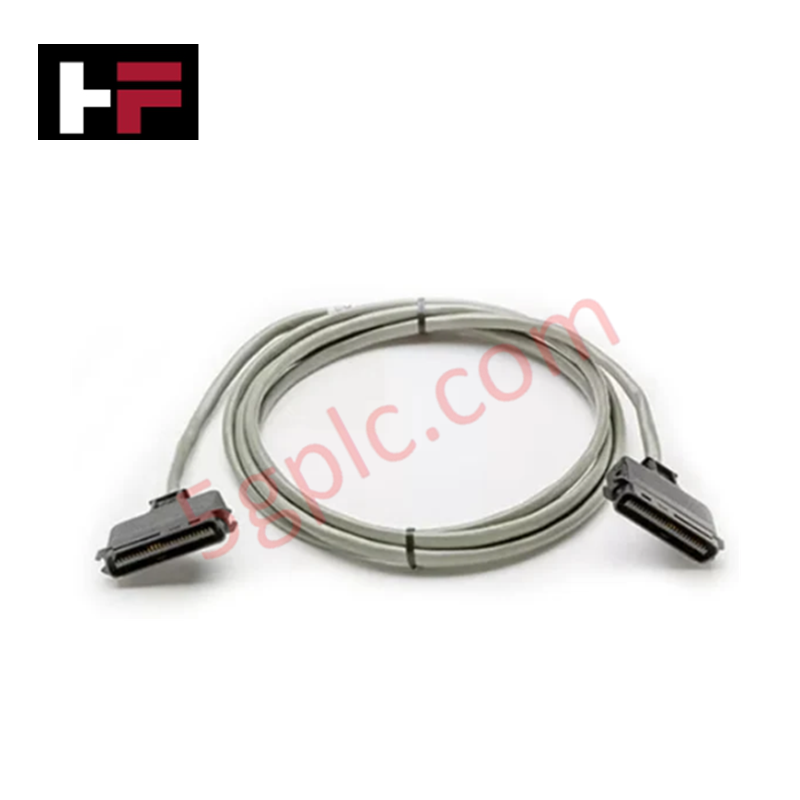

TDC 3000 और Experion PKS नियंत्रण प्रणालियों में टचस्क्रीन सिग्नल ट्रांसमिशन के लिए कॉन्फ़िगर किया गया, Honeywell 51308047-100 (51308047 टचस्क्रीन इंटरफेस केबल) सीधे भौतिक/विद्युत निष्पादन प्रदान करता है। यह यूनिवर्सल स्टेशन ऑपरेटर इंटरफेस को सीधे कंट्रोलर हार्डवेयर से जोड़ता है, जिससे रियल-टाइम इनपुट प्रोसेसिंग और सिस्टम प्रतिक्रिया सक्षम होती है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेषता |
|---|---|
| मॉडल | 51308047-100 |
| ब्रांड | Honeywell |
| उत्पत्ति | USA |
| वजन | 0.41 lbs (0.19 kg) |
| आयाम | मानक असेंबली लंबाई |
| ऑपरेटिंग तापमान | 0 से 60 डिग्री सेल्सियस |
| पावर खपत | निष्क्रिय सिग्नल कंडक्टर (N/A) |
| केबल प्रकार | टचस्क्रीन इंटरफेस केबल |
| अनुकूलता | Honeywell यूनिवर्सल स्टेशन HMI, TDC 3000, Experion PKS |
| कार्य | ऑपरेटर टचस्क्रीन इनपुट को नियंत्रण प्रणाली तक ट्रांसमिट करता है |
| निर्माण | इंडस्ट्रियल-ग्रेड असेंबली, मजबूत कनेक्टर हूड के साथ |
चैनल-से-चैनल पृथक्करण और लूप सिग्नल अखंडता
Honeywell Experion PKS और पुराने TDC 3000 आर्किटेक्चर में, सिग्नल प्रसार कम-शोर विद्युत मार्गों पर निर्भर करता है ताकि डेटा भ्रष्टाचार से बचा जा सके। 51308047-100 इंटरफेस केबल में आंतरिक शील्डिंग तंत्र शामिल हैं जो निकटवर्ती 4-20 mA HART लूप वायरिंग, उच्च घनत्व I/O रैक्स, और स्विचिंग पावर सप्लाई से उत्पन्न विद्युतचुंबकीय हस्तक्षेप (EMI) को कम करते हैं। टच मैट्रिक्स लाइनों में कम कंडक्टर प्रतिरोध और निश्चित सिग्नल इम्पीडेंस बनाए रखकर, यह असेंबली क्रॉस-टॉक को सीमित करती है और निरंतर HMI संचालन के दौरान सिग्नल अखंडता को संरक्षित करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 51308047-100 केबल को बाहरी पावर या सक्रिय सिग्नल कंडीशनिंग की आवश्यकता है?
उत्तर: नहीं। 51308047-100 एक निष्क्रिय भौतिक इंटरकनेक्ट है जो यूनिवर्सल स्टेशन बेज़ल और प्रोसेसिंग नोड के बीच मूल टचस्क्रीन डिजिटाइज़र सिग्नल को सीधे रूट करता है।
प्रश्न: क्या यह केबल असेंबली यूनिवर्सल स्टेशन चालू रहते हुए इंस्टॉल या डिस्कनेक्ट की जा सकती है?
उत्तर: ट्रांज़िएंट इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) या डिजिटाइज़र कंट्रोलर संचार लॉकअप से बचने के लिए, केबल असेंबली की सेवा से पहले डिस्प्ले यूनिट को पावर डाउन करें या संबंधित कंट्रोलर कार्ड को डिस्कनेक्ट करें।
फील्ड इंस्टॉलेशन दिशानिर्देश
- केबल असेंबली, कनेक्टर पिन और लॉकिंग हार्डवेयर को भौतिक क्षति या संदूषण के लिए जांचें।
- केबल को निर्दिष्ट नियंत्रण पैनल रेसवे से मार्गदर्शित करें, उच्च-वोल्टेज AC पावर लाइनों और भारी प्रेरक लोड से अलग रखें ताकि सिग्नल में व्यवधान न हो।
- यूनिवर्सल स्टेशन चेसिस पर मेल खाने वाले पोर्ट के साथ कनेक्टर पिन को सावधानीपूर्वक संरेखित करें ताकि आंतरिक संपर्क मुड़ें नहीं।
- सभी कनेक्टर थम्बस्क्रू या रिटेनिंग क्लिप्स को पूरी तरह से सुरक्षित करें ताकि गैस-टाइट विद्युत संपर्क और कंपन-प्रतिरोधी सीट सुनिश्चित हो सके।
- केबल ड्रेन वायर और बाहरी धातु शील्ड को Honeywell सिस्टम कैबिनेट ग्राउंडिंग मानकों के अनुसार ग्राउंड करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
