उत्पाद विवरण

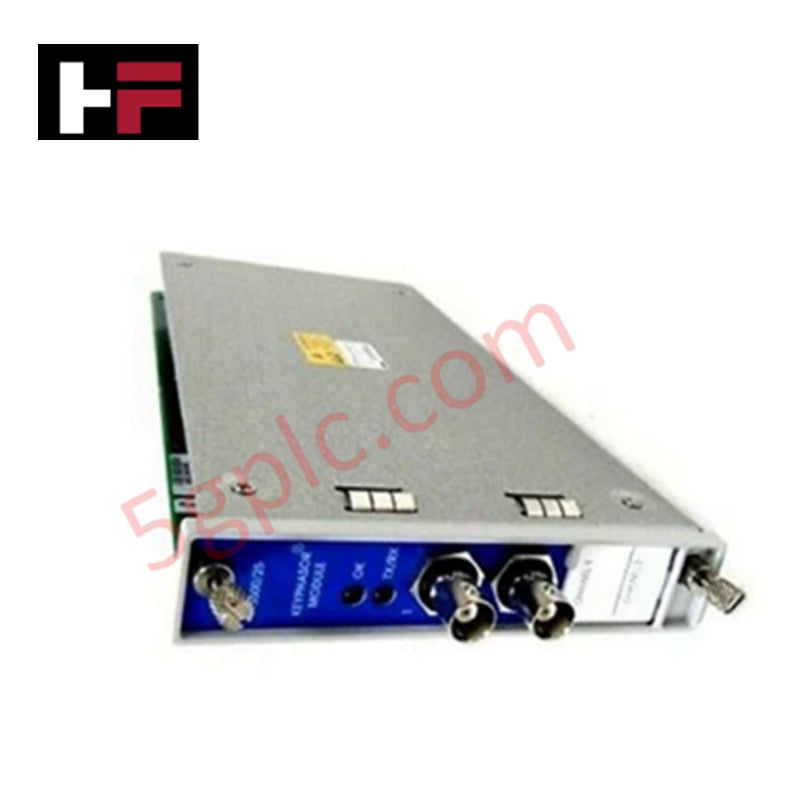

3500/25-01-02-00 बेंटली नेवाडा द्वारा 3500 मशीनरी प्रोटेक्शन सिस्टम के लिए निर्मित एक उन्नत कीफ़ेज़र मॉड्यूल है। आधी ऊँचाई वाले कार्ड के रूप में डिज़ाइन किया गया यह मॉड्यूल, शाफ़्ट का निशान ट्रांसड्यूसर के साथ संरेखित होने पर प्रॉक्सिमिटी प्रोब या मैग्नेटिक पिकअप से इनपुट सिग्नलों को प्रोसेस करता है। यह फेज़ संदर्भ और गति माप के लिए रैक बैकप्लेन पर डिजिटल कीफ़ेज़र टाइमिंग सिग्नल उत्पन्न करता है। इस कॉन्फ़िगरेशन में एक सिंगल 2-चैनल कार्ड, एक बाहरी टर्मिनेशन I/O मॉड्यूल और मानक गैर-खतरनाक उपयोग के लिए एजेंसी अनुपालन शामिल है।
हार्डवेयर कॉन्फ़िगरेशन और ऑर्डरिंग विकल्पों का विवरण
प्रत्यय के अंक विशिष्ट भौतिक निर्माण और बैकप्लेन टर्मिनल इंटरफ़ेस निर्धारित करते हैं:
- चैनल विकल्प (-01): एक सिंगल आधी ऊँचाई वाला 2-चैनल कीफ़ेज़र कार्ड।
- I/O मॉड्यूल विकल्प (-02): बाहरी टर्मिनेशन के लिए डिज़ाइन किया गया I/O मॉड्यूल।
- एजेंसी अनुमोदन विकल्प (-00): आवश्यक नहीं (विशेष खतरनाक क्षेत्र रेटिंग के बिना मानक अनुपालन)।
फ़ील्ड इंटरकनेक्शन की आवश्यकताएँ
-02 I/O विकल्प, ट्रांसड्यूसर सिग्नलों को तारों के जोड़े सीधे पीछे के I/O कार्ड पर जोड़ने के बजाय, विशेष मल्टी-कंडक्टर केबलों के ज़रिए बाहरी टर्मिनेशन ब्लॉकों तक पहुँचाता है। बाहरी टर्मिनेशन की यह व्यवस्था पैनल में वायरिंग की सघनता कम करती है और फ़ील्ड इंस्ट्रूमेंटेशन के लिए केंद्रीय कैबिनेट के टर्मिनल ब्लॉकों को व्यवस्थित करना आसान बनाती है।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 3500/25-01-02-00 |
| ब्रांड | बेंटली नेवाडा |
| उत्पाद का प्रकार | उन्नत कीफ़ेज़र मॉड्यूल |
| चैनलों की संख्या | सिंगल आधी ऊँचाई वाला 2-चैनल कार्ड (-01) |
| I/O मॉड्यूल का प्रकार | बाहरी टर्मिनेशन (-02) |
| एजेंसी अनुमोदन | कोई नहीं (-00) |
| मूल देश | अमेरिका |
| शिपिंग वज़न | 1.5 kg |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: बेंटली नेवाडा 3500/25-01-02-00 में किस प्रकार का I/O वायरिंग इंटरफ़ेस इस्तेमाल किया जाता है?
उत्तर: -02 विकल्प बाहरी टर्मिनेशन I/O मॉड्यूल को दर्शाता है। फ़ील्ड सेंसर के तार जोड़ने के लिए बाहरी टर्मिनेशन ब्लॉक तक इंटरकनेक्ट केबल लगाना आवश्यक है।
प्रश्न: इस मॉडल में कितने कीफ़ेज़र इनपुट चैनल शामिल हैं?
उत्तर: -01 चैनल कोड एक सिंगल आधी ऊँचाई वाले कार्ड का कॉन्फ़िगरेशन दर्शाता है, जिसमें 2 कीफ़ेज़र इनपुट चैनल हैं।
प्रश्न: क्या 3500/25-01-02-00 मॉड्यूल में खतरनाक क्षेत्रों के लिए प्रमाणन शामिल हैं?
उत्तर: नहीं, -00 प्रत्यय मानक गैर-प्रमाणित विकल्प को दर्शाता है, जिसमें खतरनाक स्थानों के अनुमोदन आवश्यक नहीं हैं।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
