उत्पाद विवरण

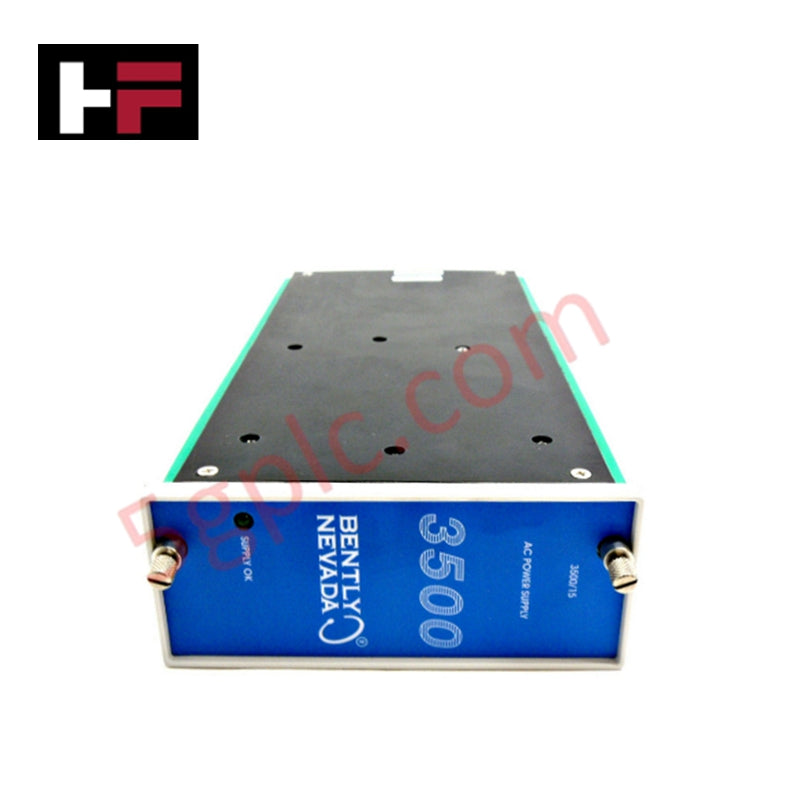

3500/15-02-03-00 Bently Nevada द्वारा 3500 मशीनरी प्रोटेक्शन सिस्टम के लिए निर्मित डुअल-स्लॉट हाइब्रिड पावर सप्लाई मॉड्यूल है। 3500 रैक फ्रेमवर्क के बाईं ओर स्थापित होकर, यह प्राथमिक सप्लाई पावर को आंतरिक मॉनिटरिंग कार्डों के लिए आवश्यक विनियमित DC वोल्टेज में बदलता है। इस विशिष्ट कॉन्फ़िगरेशन में शीर्ष स्लॉट में हाई वोल्टेज AC पावर सप्लाई यूनिट और निचले स्लॉट में हाई वोल्टेज DC पावर सप्लाई यूनिट शामिल हैं, और यह विशेष एजेंसी अनुमोदन के बिना काम करता है।
हाइब्रिड पावर आर्किटेक्चर और रिडंडेंसी
विकल्प के अंक दोहरे आधी-ऊँचाई वाले रैक स्लॉट में पावर मॉड्यूल की व्यवस्था निर्धारित करते हैं:
- शीर्ष स्लॉट (-02): हाई वोल्टेज AC सप्लाई विकल्प (175 से 264 VAC rms)।
- निचला स्लॉट (-03): हाई वोल्टेज DC सप्लाई विकल्प (88 से 140 VDC)।
- एजेंसी अनुमोदन (-00): विशेष खतरनाक क्षेत्र प्रमाणन के बिना दिया जाने वाला मानक विकल्प।
इस हाइब्रिड व्यवस्था में निचला स्लॉट मुख्य पावर स्रोत का काम करता है, जबकि शीर्ष स्लॉट बैकअप सप्लाई के रूप में काम करता है। प्रत्येक मॉड्यूल अकेले पूरी तरह लोडेड 3500 रैक को बिजली देने में सक्षम है। यदि कोई एक पावर स्रोत बंद हो जाए, तो सेकेंडरी सप्लाई बिना किसी रुकावट के रैक की कुल करंट खपत बनाए रखती है, जिससे निरंतर कंपन निगरानी या सुरक्षा लॉजिक बाधित नहीं होते।
भौतिक संरचना और पर्यावरणीय सीमाएँ
मॉड्यूल का आवरण 120.7 × 50.8 × 251.5 mm (4.75 × 2.0 × 9.9 in) का है और इसका वज़न 1.39 kg (3.06 lb) है। औद्योगिक नियंत्रण एनक्लोज़र में निरंतर संचालन के लिए डिज़ाइन किया गया यह मॉड्यूल -30 डिग्री C से +65 डिग्री C (-22 डिग्री F से +150 डिग्री F) के परिवेशी तापमान में काम करता है। लाइव हॉट-स्वैप पूरी तरह समर्थित है, जिससे ऑपरेटर रैक को डी-एनर्जाइज़ किए बिना एक पावर सप्लाई मॉड्यूल लगा या निकाल सकते हैं।
| पैरामीटर | विशिष्टता |
|---|---|
| मॉडल | 3500/15-02-03-00 |
| ब्रांड | Bently Nevada |
| उत्पाद का प्रकार | पावर सप्लाई मॉड्यूल |
| शीर्ष स्लॉट का विकल्प | हाई वोल्टेज AC (175 से 264 VAC rms) (-02) |
| निचले स्लॉट का विकल्प | हाई वोल्टेज DC (88 से 140 VDC) (-03) |
| एजेंसी अनुमोदन | कोई नहीं (-00) |
| इनपुट आवृत्ति (AC) | 47 से 63 Hz |
| पूर्ण रैक की करंट खपत | 2.3 A rms (AC अधिकतम) / 2.5 A (DC अधिकतम) |
| परिचालन तापमान | -30 डिग्री C से +65 डिग्री C (-22 डिग्री F से +150 डिग्री F) |
| भंडारण तापमान | -40 डिग्री C से +85 डिग्री C (-40 डिग्री F से +185 डिग्री F) |
| मॉड्यूल के आयाम (ऊँचाई × W × गहराई) | 120.7 × 50.8 × 251.5 mm (4.75 × 2.0 × 9.9 in) |
| मॉड्यूल का वज़न | 1.39 kg (3.06 lb) |
अक्सर पूछे जाने वाले प्रश्न
Q: Bently Nevada 3500/15-02-03-00 मॉड्यूल के लिए कौन-से इनपुट पावर स्रोत आवश्यक हैं?
A: यह हाइब्रिड यूनिट शीर्ष स्लॉट की AC सप्लाई के लिए 175 से 264 VAC rms (47 से 63 Hz) और निचले स्लॉट की DC सप्लाई के लिए 88 से 140 VDC स्वीकार करती है।
Q: क्या 3500/15-02-03-00 के पावर सप्लाई मॉड्यूल को संचालन के दौरान हॉट-स्वैप किया जा सकता है?
A: हाँ, बशर्ते कम से कम एक सक्रिय सप्लाई चालू हो और रैक में लगी हो, किसी भी सप्लाई मॉड्यूल को रैक का संचालन बाधित किए बिना निकाला या बदला जा सकता है।
Q: -00 एजेंसी अनुमोदन विकल्प क्या दर्शाता है?
A: -00 प्रत्यय विशेष खतरनाक क्षेत्र प्रमाणन के बिना मानक विनिर्माण अनुपालन दर्शाता है।
