उत्पाद विवरण

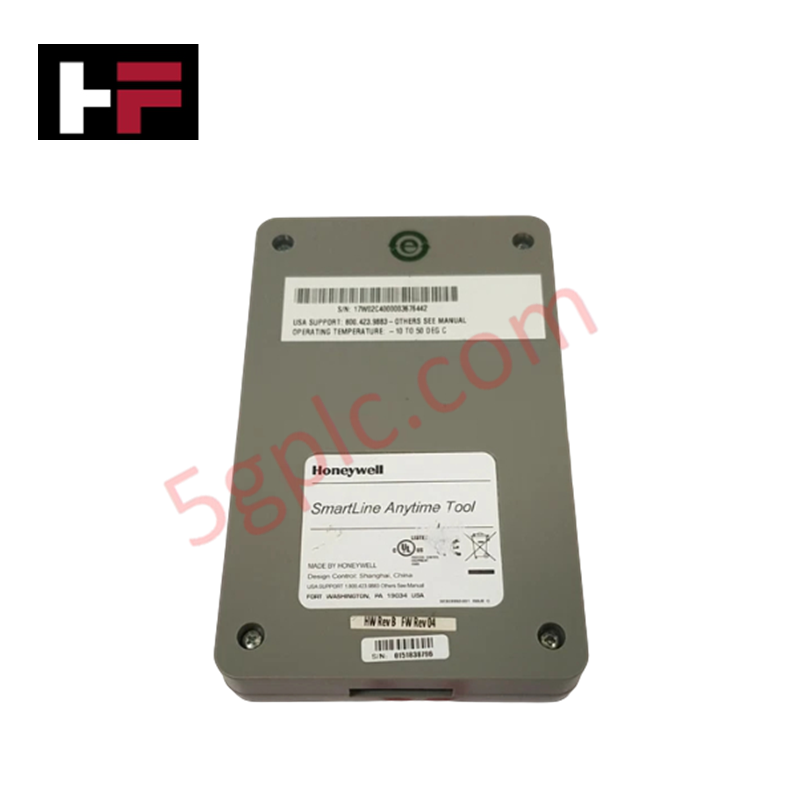

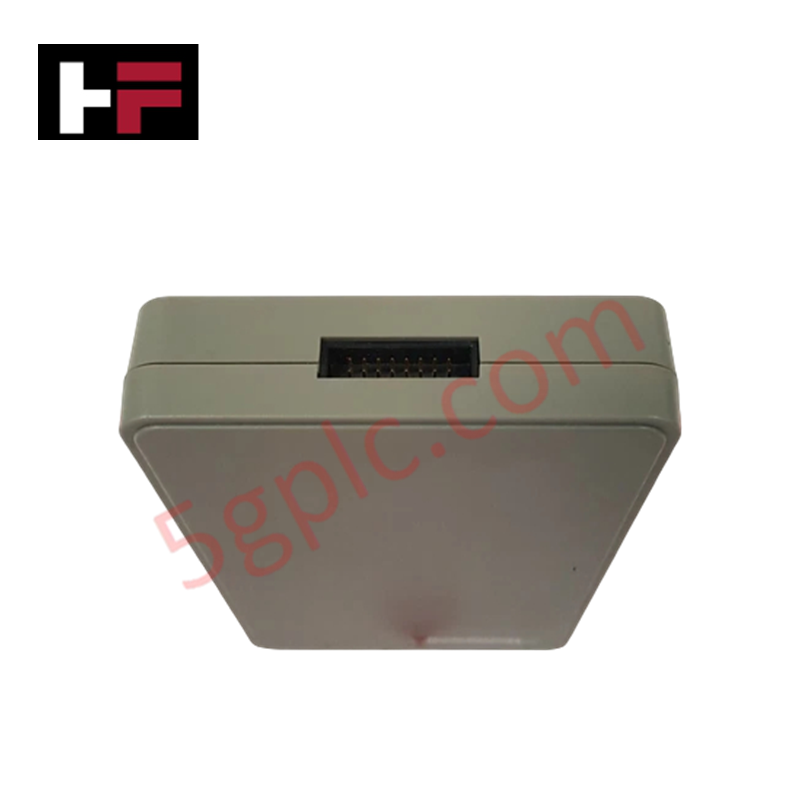

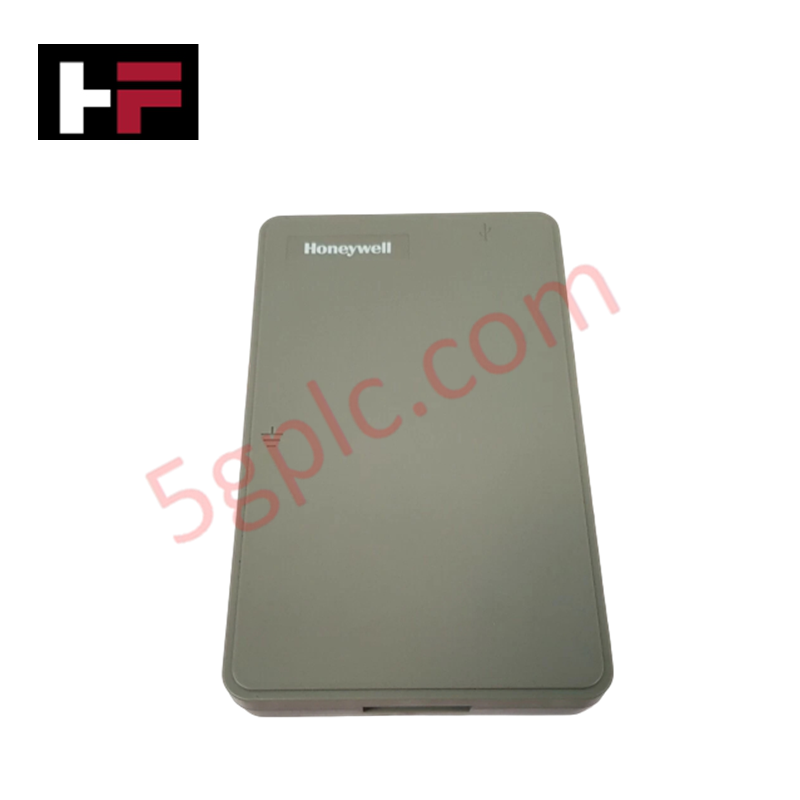

Honeywell 32303999-501, जिसे 32303999-501 SmartLine कॉन्फ़िगरेशन टूल के रूप में भी सूचीबद्ध किया गया है, Honeywell SmartLine फील्ड इंस्ट्रूमेंट नेटवर्क में फर्मवेयर फ्लैश अपग्रेड और इलेक्ट्रॉनिक मॉड्यूल इंटरचेंज कॉन्फ़िगरेशन के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 32303999-501 |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | मानक टूल किट वजन |
| आयाम | हैंडहेल्ड / बेंचटॉप फॉर्म फैक्टर |
| ऑपरेटिंग तापमान | 10 से 50 डिग्री सेल्सियस |
| पावर खपत | USB बस / फील्ड लूप पावर्ड |
| उत्पाद प्रकार | कॉन्फ़िगरेशन और फर्मवेयर अपग्रेड टूल |
| सिस्टम संगतता | Honeywell SmartLine ट्रांसमीटर |
| ऑपरेशन मोड | PC सॉफ़्टवेयर इंटरफ़ेस के माध्यम से स्वचालित डिवाइस पहचान |
| मुख्य कार्य | फील्ड फर्मवेयर रीफ्लैशिंग, मॉड्यूल इंटरचेंज सेटअप |
प्रोसेस कंट्रोल और DCS इंस्ट्रूमेंटेशन विशेषताएँ
32303999-501 टूल उन फील्ड डिवाइसेस के साथ इंटरफेस करता है जो 4-20 mA HART लूप प्रोटोकॉल के लिए कॉन्फ़िगर किए गए हैं, बिना कोर सिग्नल कंडीशनिंग सर्किट को बाधित किए। यह सीधे इंस्ट्रूमेंट टर्मिनलों के माध्यम से डिजिटल संचार सत्र स्थापित करता है ताकि ट्रांसमीटर डायग्नोस्टिक्स को क्वेरी किया जा सके और जुड़े तापमान इकाइयों पर कोल्ड जंक्शन कम्पेंसेशन (CJC) कैलिब्रेशन प्रोफाइल की पुष्टि की जा सके। जब इसे व्यापक DCS लूप में एकीकृत किया जाता है, तो यह यूटिलिटी डिजिटल संचार चैनलों के माध्यम से अपडेटेड फर्मवेयर इमेज तैनात करने से पहले डिवाइस कनेक्टिविटी को मान्य करता है। इंटरफेस हार्डवेयर में उच्च घनत्व अलगाव सामान्य-मोड शोर प्रसार और ग्राउंड लूप करंट को सक्रिय फील्ड पुनः कॉन्फ़िगरेशन के दौरान रोकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 32303999-501 का उपयोग SmartLine ट्रांसमीटर को रीफ्लैश करने के लिए किया जा सकता है जबकि प्रोसेस लूप स्वचालित नियंत्रण में हो?
उत्तर: नहीं। फर्मवेयर फ्लैश अपग्रेड शुरू करने पर डिवाइस सिग्नल आउटपुट अस्थायी रूप से रुक जाता है और ट्रांसमीटर लूप ऑफ़लाइन या फॉल्ट स्थिति में चला जाता है। संचार शुरू करने से पहले नियंत्रण लूप को मैनुअल मोड में रखना या बाईपास करना आवश्यक है।
प्रश्न: क्या टूल को फील्ड ट्रांसमीटर से कनेक्ट करते समय बाहरी पावर सप्लाई की आवश्यकता होती है?
उत्तर: डिवाइस ऑपरेटिंग करंट सीधे होस्ट PC इंटरफेस कनेक्शन या सक्रिय फील्ड लूप से खींचता है, इसलिए मानक डायग्नोस्टिक और फ्लैशिंग ऑपरेशनों के लिए किसी बाहरी AC एडाप्टर की आवश्यकता नहीं होती।
फील्ड इंस्टॉलेशन दिशानिर्देश
- इंटरफेस टूल कनेक्ट करने से पहले सुनिश्चित करें कि साइट का परिवेश तापमान निर्दिष्ट 10 से 50 डिग्री सेल्सियस ऑपरेशनल रेंज के भीतर हो।
- ट्रांसमीटर कॉन्फ़िगरेशन या फर्मवेयर रीफ्लैश के दौरान प्रोसेस ट्रिप्स को रोकने के लिए होस्ट DCS लूप को मैनुअल मोड में अलग करें या रखें।
- ट्रांसमीटर संचार टर्मिनलों के पार टूल लीड सेट कनेक्ट करें, सही ध्रुवीयता बनाए रखें और क्लिप संपर्क को मजबूती से सुनिश्चित करें।
- सॉफ़्टवेयर यूटिलिटी चलाने वाले PC होस्ट को पूरी तरह से ग्राउंड करें ताकि ट्रांसमीटर इलेक्ट्रॉनिक्स में इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) ट्रांसफर न हो।
- जब फर्मवेयर रीफ्लैश चक्र सक्रिय रूप से इंस्ट्रूमेंट फ्लैश मेमोरी में लिख रहा हो, तब इंटरफेस केबल को डिस्कनेक्ट न करें या PC पावर को बाधित न करें।
